J'en ai eu assez de la grande boîte de contrôle qui se trouvait à côté de l'imprimante. Je trouvais qu'elle prenait de la place et était aussi gênante si j'avais besoin de déplacer l'imprimante. Les pieds hauts que je vois les gens imprimer pour élever l'imprimante au-dessus de la boîte n'étaient pas une option pour moi, car je ne pensais pas que cela résolvait ce que je consid

Donc, voici ma solution à mon problème. Qui attache tout au cadre, en gardant tout propre et bien rangé. Gagner de l'espace et rendre l'imprimante facile à déplacer sans avoir à équilibrer une boîte de contrôle sur le lit en verre.

L'imprimante devait toujours être montée sur des pieds, mais pas à la hauteur requise pour placer une grande boîte de contrôle en dessous. J'ai donc rapidement conçu des pieds qui s'attachent en utilisant les fixations originales pour les pieds d'origine. Une fois installés, vous pouvez attacher des coussinets en caoutchouc au bas pour arrêter les vibrations si vous le souhaitez.

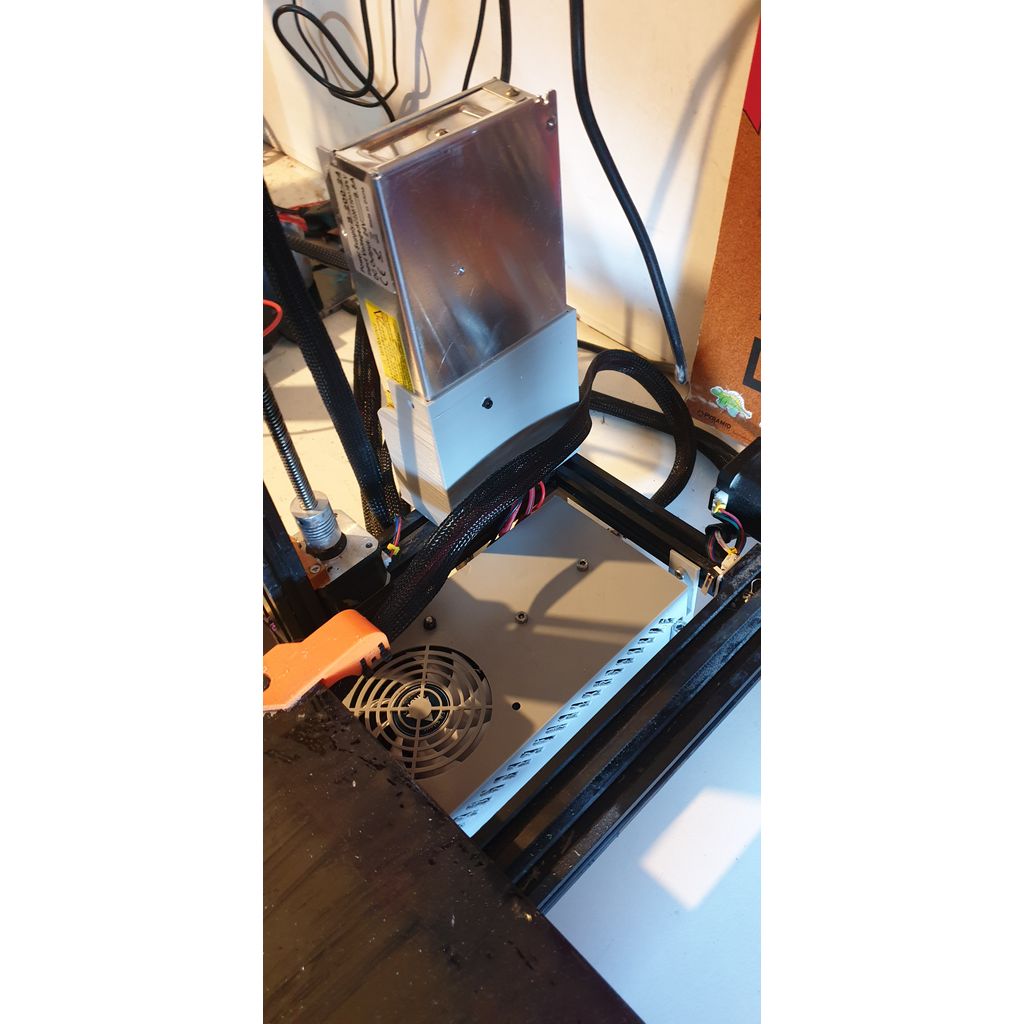

La carte principale et l'électronique sont maintenant situées sous l'imprimante, attachées au cadre dans leur propre boîtier autonome de ma propre conception. J'ai également fait cela pour prendre un ventilateur silencieux de 80 mm (juste parce que j'en avais un à portée de main). Vous pouvez rapidement changer cela dans Tinkercad si vous voulez utiliser un ventilateur plus petit.

Le PSU est maintenant installé de façon très similaire à celui d'un Ender3. Dans son propre montage contenu, attaché au cadre. C'est une adaptation de la couverture de l'alimentation MeanWell LRS-350-24 de Nevikt pour l'Ender3.https://www.thingiverse.com/thing:4931630).

L'écran est fixé au cadre à l'aide d'un boîtier de contrôleur intelligent graphique complet RepRapDiscount de MightyNozzle.https://www.thingiverse.com/thing:2813298). Bien que j'ai téléchargé deux adaptations dans la section de base, avec différentes manières de les fixer au cadre.

Après l'impression, il était très simple de tout échanger. J'ai juste dû prolonger les câbles d'alimentation principaux de l'alimentation vers la carte et le lit chauffant.

Vous aurez également besoin de 14 écrous T-slot et de boulons de 10 mm supplémentaires pour assembler complètement ceci.

Cependant, veuillez noter que ce que j'ai téléchargé est légèrement différent de ce que j'ai sur mon imprimante. J'ai apporté toutes les modifications nécessaires après avoir découvert quelques défauts dans ma première conception.

Si vous souhaitez me soutenir dans la création de plus de contenu, achetez-moi un café...
Merci :)https://www.buymeacoffee.com/ThreeeDTech

04/02/2022 Ajout d'une base de montage pour écran pour ceux qui ont un support de renforcement (pied de montage pour écran).

Le 22/02/2022, trois autres versions du dessus de la boîte ont été ajoutées pour s'adapter aux ventilateurs de 60 mm, 50 mm et 40 mm.

TEVO.

Tornade.

Non.

Oui.

0,2

10

Les supports ne sont nécessaires que pour les petits onglets situés sur le dessus de la boîte de contrôle, une fois celle-ci placée à l'envers.
