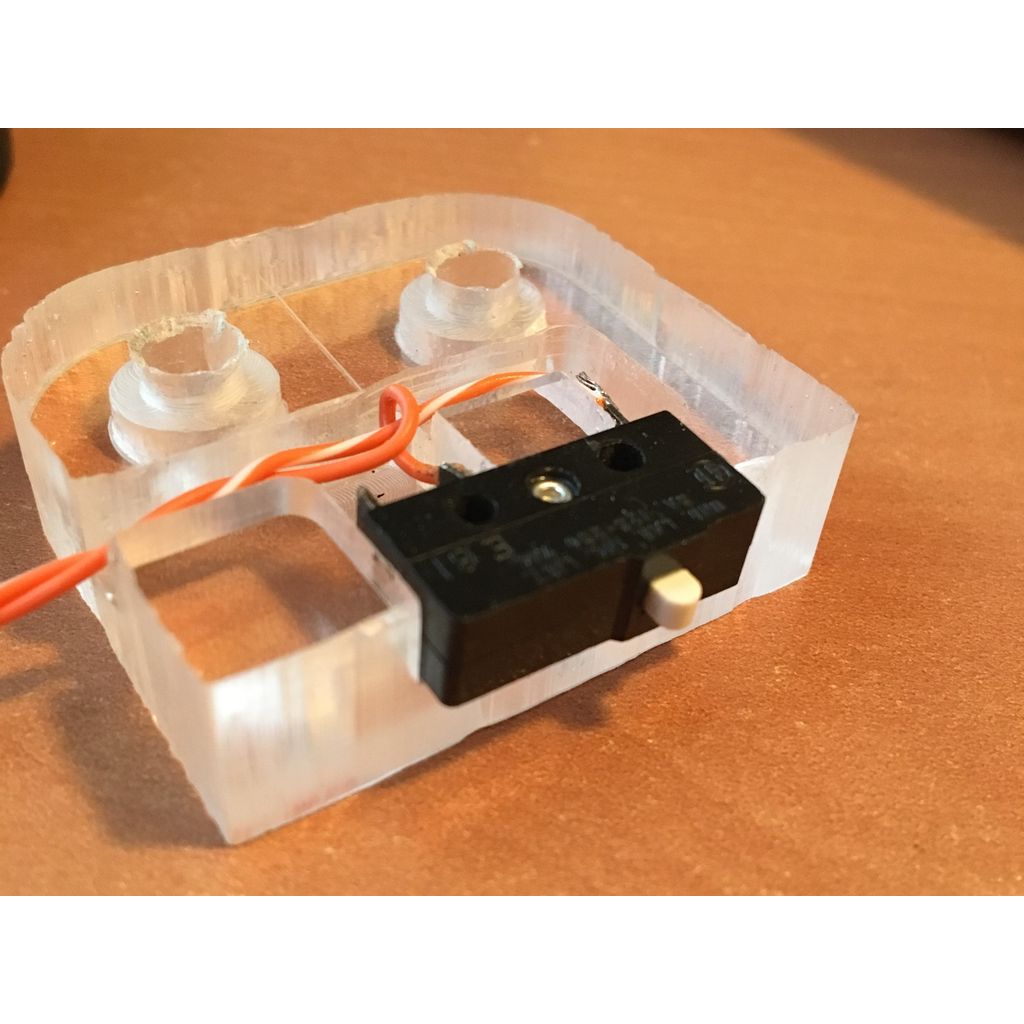

Это кронштейн ограничительного выключателя для моего Openbuilds OX CNC. Он может устанавливаться на V-Slots с помощью двух винтов M5 и Т-образных гаек. Он надежно удерживает на месте микровыключатель Cherry.

У меня остался немного акрила 13 мм, поэтому я спроектировал крепление вокруг него.

Его можно напечатать в 3D или выточить на станке с ЧПУ, как я это сделал.

100%

При фрезеровании,

1. Прошлифуйте отверстия для винтов на верхней стороне.
2. Вставьте винты в отверстия в спойлерной доске.
3. Отшлифуйте контур.
4. Переверните деталь и закрепите её обратно в тех же отверстиях.
5. Выточите карманы на нижней стороне.

Сборка микровыключателя:

1. Припаять провода к выключателю.
2. Вставьте выключатель в паз, поместив два провода в более широкое пространство.

Сборка с ЧПУ:

1. Вставьте 2 Т-образные гайки в V-образные пазы.
2. Закрепите с помощью винтов M5 диаметром 10 мм.
3. Подключите другую сторону проводов к плате CNC.
