Esta es mi sección de Nivel seccionado a 45°.2Menger Sponge. Hay muchos como él, pero este es nuestro.

Construido por gaskets 2D intersectados, el código de OpenSCAD es probablemente más interesante que la cosa. También he incluido un gasket 2D de este diseño proyectado sobre el plano XY solo porque es bonito.

Esta cosa fue diseñada e impresa enProtolab.en Toronto.

Printrbot.

Negro simple.

No.

0,25 mm

20%

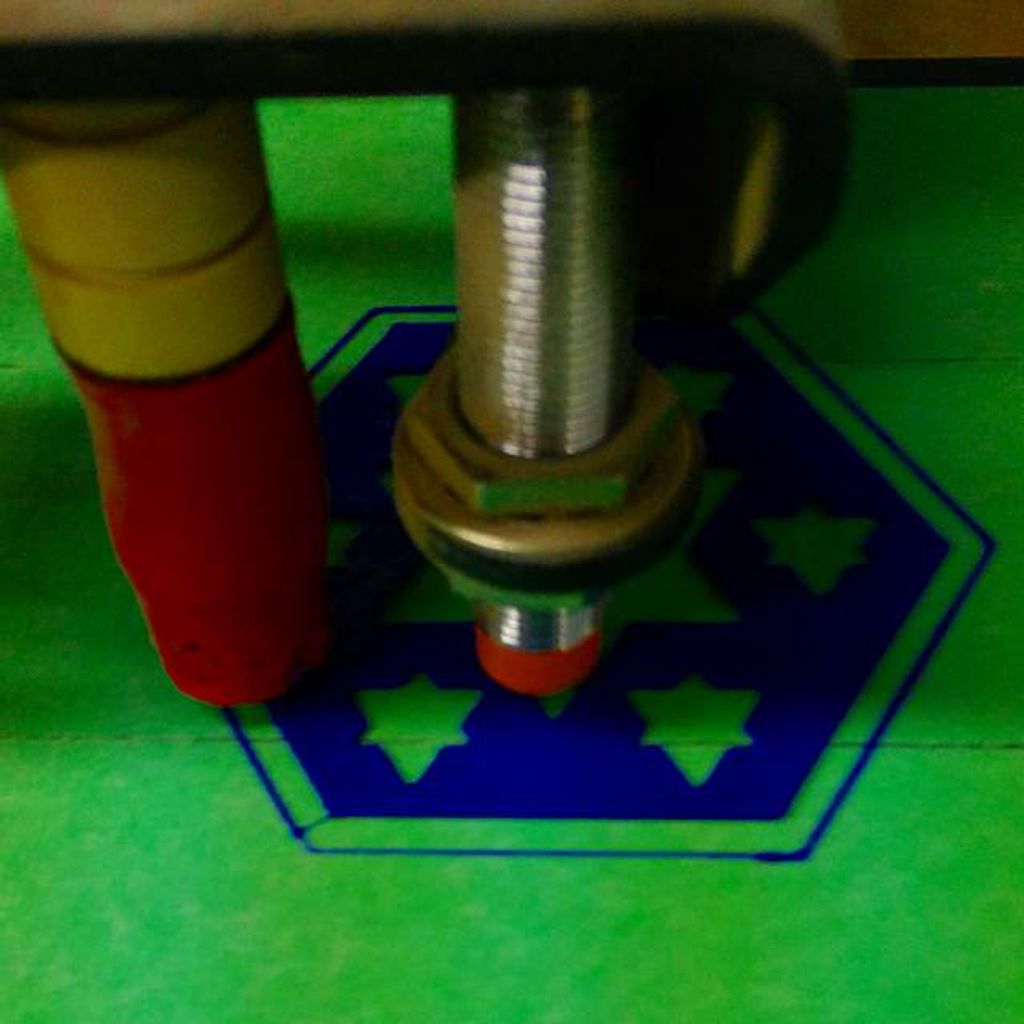

Prueba impresa utilizando PLA azul oscuro a 195°C.

Este modelo se construye en OpenSCAD de una manera un poco diferente a la mayoría de los cubos de Menger:

1. Generar un cubo de lados, centro [½s,½s,½s] con agujeros de gasket de Sierpinski "perforados" paralelamente al eje Z al extruir un cuadrado del que se han cortado 9 agujeros.

2. Dibuja tres de esos cubos de Sierpinski extruidos, cada uno traducido para que sea paralelo a los ejes X, Y y Z.

3. Intersecta esas tres extrusiones para hacer una esponja de Menger;

4. Traduce la esponja de Menger para que esté centrada en el origen;

5. Rotar la esponja de Menger centrada para que esté en el punto; (que esNo.Una rotación de [ -45°, -45°, 0 ], como uno podría asumir ingenuamente...

6. Dibuja una forma adecuadamente grande cuya superficie superior sea el plano XY; (Elegí un cilindro de radio y altura)s, centro [ 0, 0,-½s], pero podrías elegir de manera diferente.

7. Restar la forma adecuadamente grande de la esponja de Menger, dejando una sección con 7 estrellas de seis puntas. (también conocida como Shatkona / Kagome / מוגן דוויד / Anillo de Salomón)
