Un emballage simple en deux parties permettant d'utiliser l'une de nos unités de mesure inertielle sans fil comme un dé à six faces.

Version : 0.4
Date : 2012-02-23

À faire :
Ajouter l'option d'ajouter des oreilles de souris pour empêcher le curling pendant l'impression.
Corriger les bugs de positionnement en bas du module cuboïde arrondi 2.6 lors du passage du type cylindre-sphère.

Avertissement :
Imprimer les bords arrondis sur la face inférieure n'est pas facile avec une machine de type Makerbot. Des structures de support peuvent être ajoutées, mais cela nécessitera leur retrait avec un couteau tranchant, une perceuse, etc. Soyez prudents !
Aucun.

Changements par rapport aux versions précédentes :
0,4

• J'ai utilisé un module en forme de croix et la différence pour faire en sorte que l'objet imprimé utilise moins de matériau.
  0,3
• J'ai ajouté des points à chaque face et des supports pour tenir l'électronique en toute sécurité à l'intérieur des dés.
  0,2

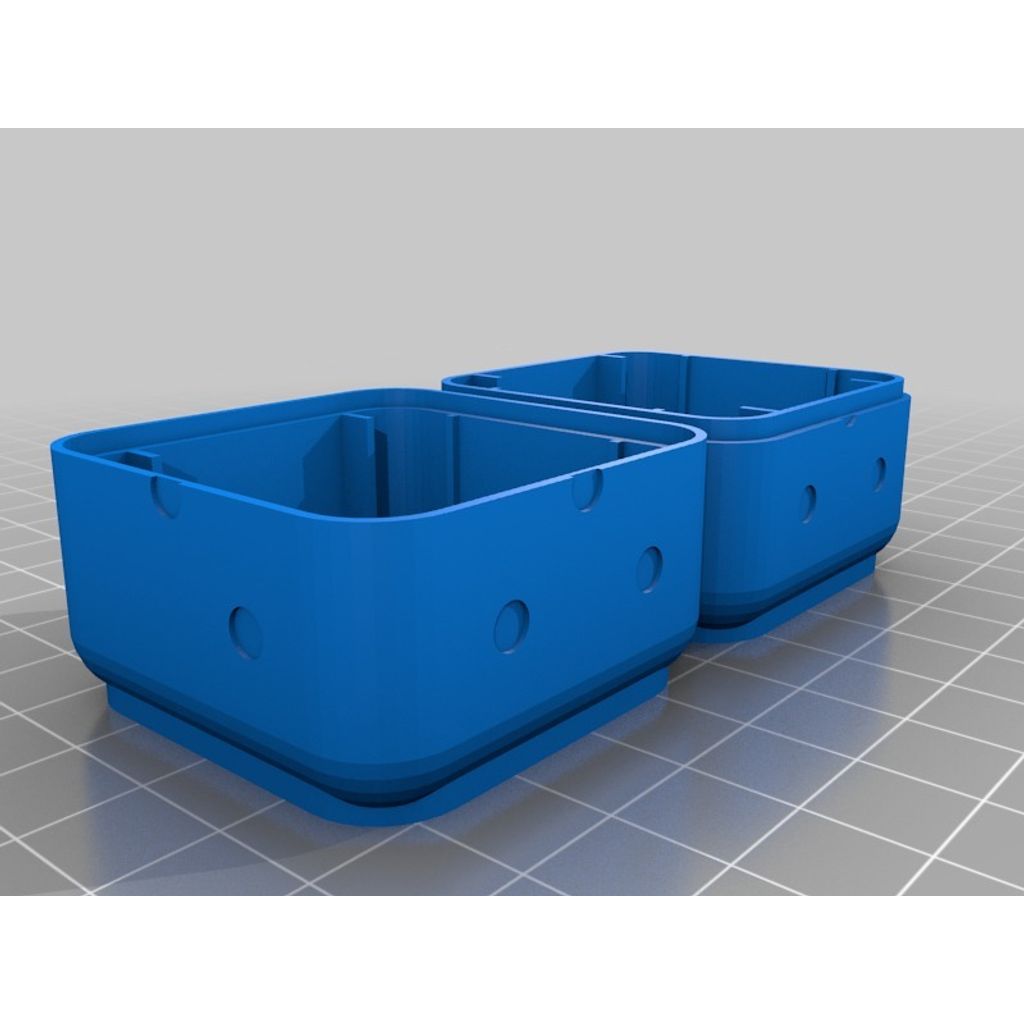

• Un simple cube creux arrondi à deux parties côte à côte, avec des lèvres s'emboîtant pour les maintenir ensemble.
  0,1
• Première tentative, juste une simple opération de Minkowski cube+sphère.
  Avertissement : Il y a certainement quelques bugs dans le fichier du cuboïde arrondi 2.6. De plus, la génération prendra beaucoup de temps la première fois (jusqu'à 10 minutes sur une ancienne machine Pentium 4), car les sommes de Minkowski avec des sphères sont très laborieuses.

De plus, j'ai joint une capture d'écran d'une interface graphique Labview qui calcule quel côté du dé est tourné vers le haut.

1. Ouvrez le fichier .SCAD et ajustez les paramètres pour qu'ils correspondent à vos composants de dés électroniques (dans notre cas, un ~30).32WIMU de 38 mm.
2. Imprimez et nettoyez toutes les bords rugueux.
3. Faites les pips de différentes couleurs en utilisant de la peinture, etc.
4. Écrivez un code simple pour convertir les données de mouvement en valeurs de dés.
5. Allumez et insérez vos dés électroniques.
6. Roule !
7. Obtenez la valeur nominale du dessus des dés.
8. Gagné !
