Bu basitleştirilmiş eklem veya eklem modeli, öğretmenlerin çocuklara (3-12) kasların, kemiklerin ve eklemler tarafından bağlanan tendonların nasıl çalıştığını göstermesine yardımcı olacaktır. Bu, dirsek ekleminden esinlenilmiştir ve kolun nasıl hareket ettiğini göstermeyi amaçlamaktadır.

Model için ek tüpler, tercihen karton ve bazı uzun balonlar (balon hayvanları yapmak için kullanılanlar) ve isteğe bağlı olarak el yapmak için bant ve lateks eldiven gereklidir. Bu, onu çocukların yapabileceği bir el sanatları projesi için ideal bir seçenek haline getirir.

Özelleştirilebilir, bu yüzden dünya çapındaki tüm tüplere uyar.

Tasarım, balonları bağlamak için bir halka içerir. Modeli daha anatomik olarak doğru hale getirmek veya genel iyileştirmeler yapmak için önerilere açığım; mesela, eklem tüplerinin karşı tarafındaki balonları bağlamak için yardımcı olacak 3. bir parça yapmak gibi.

Bu model ayrıca mühendislik için de kullanılabilir, ancak bazı değişiklikler gerektiriyor olabilir.

Tüplerinizi ölçün. BağlayıcıR parametresi için tüpün iç yarıçapı (çap/2) kullanılır. Tüpün duvarı/kalınlığı BağlayıcıOverlap parametresi olarak kullanılmalıdır.

Parçaları birleştirirken dikkat edin. Aksi takdirde ve baskı kalitesine ve materyale bağlı olarak, kırılabilir.

Bir elinizi dış eklem kısmının (küresel kısım) etrafına yerleştirin, diğer elinizle iç kısmı hafifçe içeriye doğru ittirin.

Doğru parametrelerle basıldığında parçalar tüplere mükemmel bir şekilde uyacaktır.
Daha kalıcı bir uyum sağlamak için toksik olmayan yapıştırıcı kullanın. Sikloakrilat bazlı yapıştırıcı (Super Glue gibi) en iyi seçenek olmayabilir, çünkü kağıda iyi yapışmaz ve 3D baskılı parçalarınızı eritebilir; ayrıca toksik olması da bir sorundur.

Balonları takmadan önce modelinizi boyayabilirsiniz (onları boyamamak daha iyi olur). Tüplere ve parçalar için kullanılan materyale yapışan toksik olmayan boyalar kullandığınızdan emin olun.

Bir diğer ek, muhtemelen şişirilmiş bir lateks eldiven olabilir. Bunu tüpün ucuna takmak için bant kullanın. Başka bir yol ise tüpe ve eldivenin düğümüne bir diş fırçası sokmaktır (ancak eldiveni delmemeye dikkat edin).

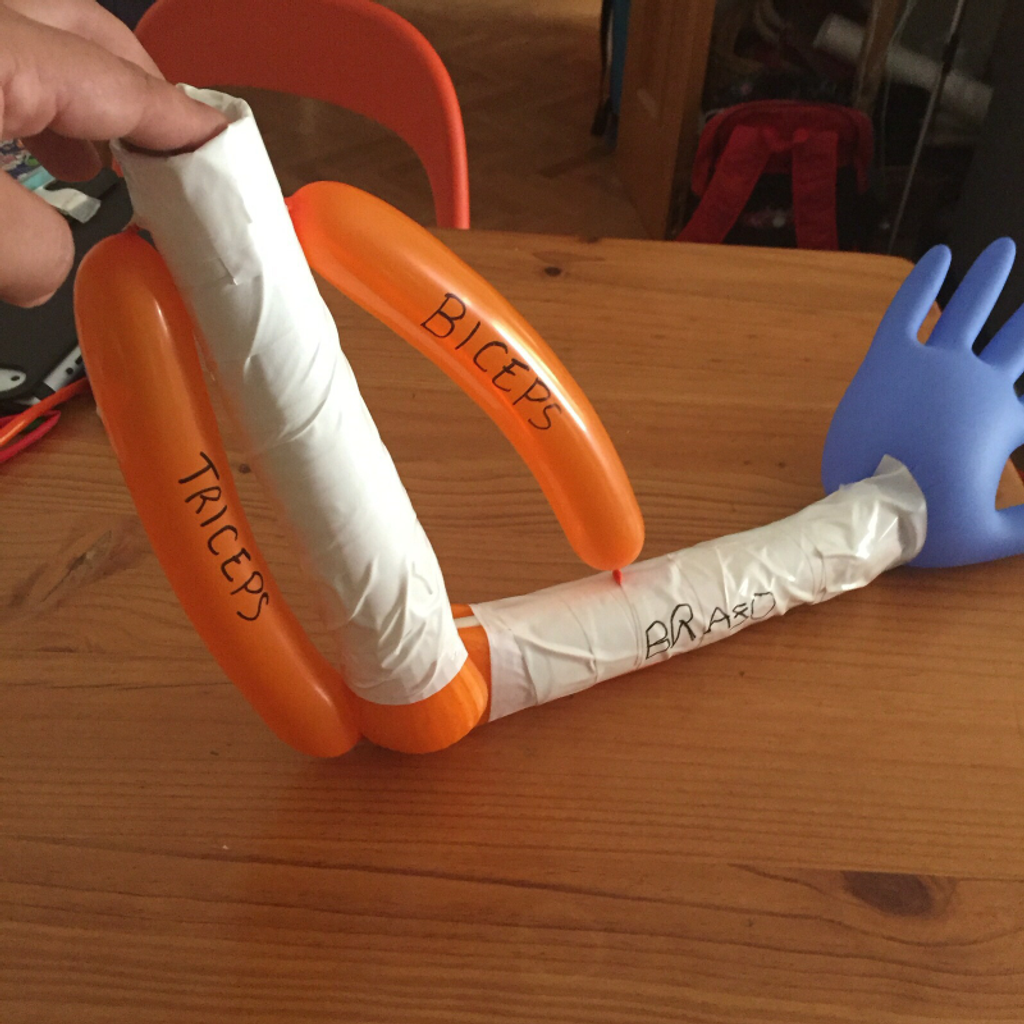

Kasları temsil etmek için kırmızı balonlar kullanılması tavsiye edilir.Çoğu ders kitabı, kasları kırmızı olarak betimler.
Bir balonu, enflasyonlu kısmın tüpün uzunluğundan daha kısa olmasına şekilde doldurun. Enflasyonlu kısmı ortaya doğru itin ve her iki tarafa da 2 sönük "ip" bırakın. Bir tarafı tüpün üstüne (aynı tüpe, ancak dış bağlantı kısmının karşısındaki küresel kısma) ba

Diğer kasla tekrar edin. Karşıt kas için (kol eklemesindeki triceps), balon işaretinin iç eklem kısmının üstündeki kanaldan geçtiğinden emin olun (bu onun amacıdır).

İki kas için de tek bir balon kullanılabilir.

Balonlar, kas liflerini ve

Bu şey, benim bir iş arkadaşımdan ve onun bulduğu bir el sanatları projesinden esinlenildi. (3D tasarım aslında o proje için bir geliştirmeydi.)

pie.scad

Telif hakkı Chris Petersen, 2013.
Şartlar altında lisanslı.LGPL.VeCC-SA.

• Şey.http://www.thingiverse.com/thing:109467
• Kaynak.https://github.com/dotscad/dotscad/blob/master/pie.scad

Kasların, kemiklerin ve eklemler tarafından bağlanan tendonların nasıl çalıştığını göstermek. Bu, dirsek ekleminden ilham alınmıştır ve kolun nasıl hareket ettiğini göstermeyi amaçlamaktadır.

Öğretmenler ve 3 ila 12 yaş arası çocuklar.

Model, ekstra tüpler, tercihen karton ve bazı uzun balonlar (balon hayvanları yapmak için kullanılanlar) veya lastik bileklikler ve isteğe bağlı olarak el yapmak için bant ve lateks eldiven gerektirir.

Baskı Sonrası bölümünü takip edin.

Model, kasların kemikleri birlikte nasıl çektiğini ve eklemlerin bu çekmeyi dönme hareketine nasıl dönüştürdüğünü göstermektedir. Kaslar arasındaki çekme kuvvetindeki fark, dönme hareketinin hızını, gücünü ve yönünü kontrol eder.

Bu mekanizmaların görselleştirilmesi, vücudun nasıl hareket edebildiğini anlamayı daha kolay hale getirecektir.
