Ich habe das entworfen, nachdem ich gesehen habe,https://www.thingiverse.com/thing:3905354Was erfordert, in die Hülle des Controllers zu schneiden und irreversible Schäden zu verursachen. Mein Controller ist fast ein Jahrzehnt alt und ich möchte ihn nicht wirklich beschädigen, da er immer noch einwandfrei funktioniert.

Also habe ich dies gemacht, um das schreckliche Standard-Schwenk-D-Pad durch 4 einzelne Tasten zu ersetzen. Um die Hülle intakt zu halten, musste ich 10 3D-gedruckte Teile verwenden, aber das Ergebnis ist es wert, da ich keine alte Hardware zerstöre.

WICHTIG: Drucken Sie mit einer Auflösung von 0,15 mm mit einer 0,4 mm Düse und stellen Sie die Füllung auf 100 % für alle Teile außer DpadGuide ein, diese kann 25 % oder weniger sein.

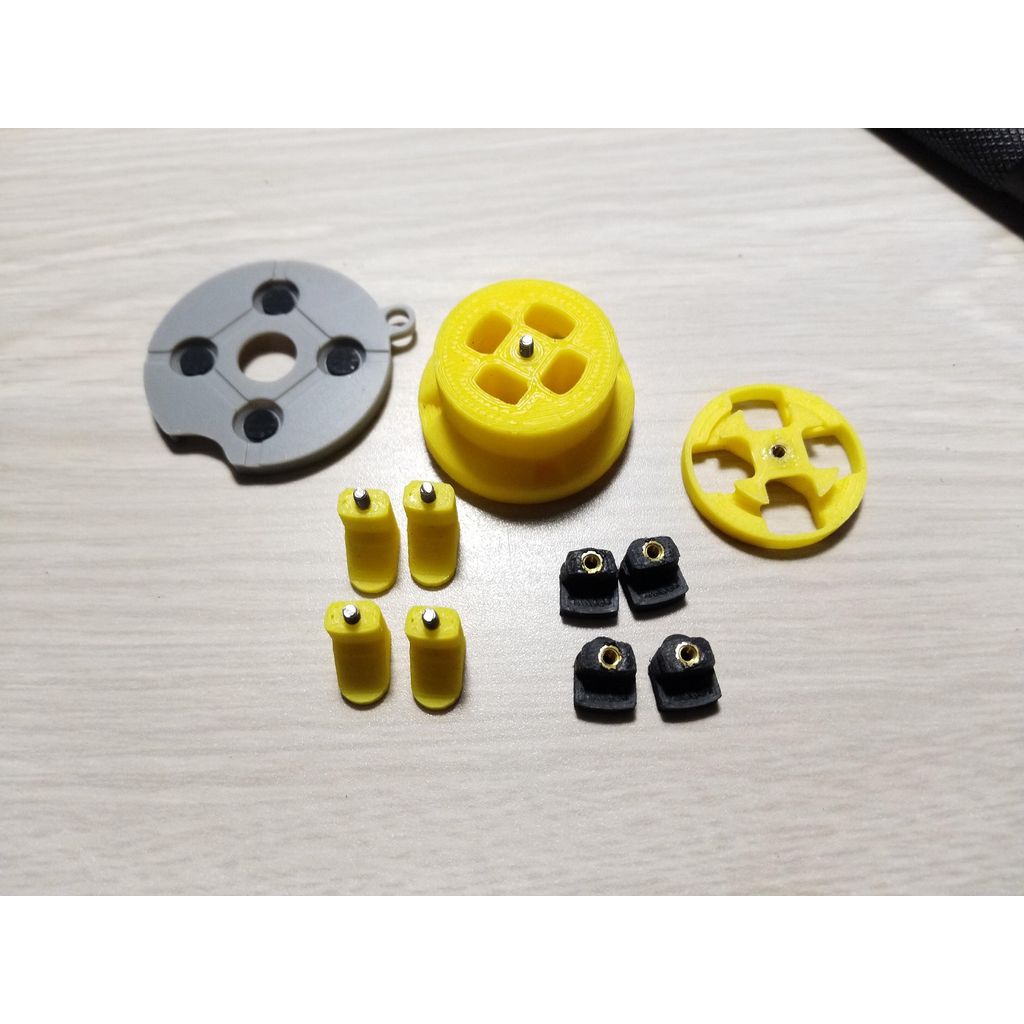

Was du zum Drucken brauchen wirst.:

• 1x DpadFacePlate.stl
• 1x DpadGuide.stl
• 4x ButtonShaft.stl
• 4x entweder ButtonFace.stl ODER ButtonFace_chamfered.stl

Die abgeschrägte Version von ButtonFace ist viel angenehmer zu verwenden, aber wenn Ihr Drucker einen Rand benötigt, um winzige Teile zu drucken, könnte der Abschrägung etwas schaden, also habe ich das Original mit scharfen Kanten belassen, falls das für Sie besser ist.

Was du hinzufügen musst:

• 5x M2x3x3mm Gewindeschrauben aus Messing
  (https://www.aliexpress.com/item/4000232526110.htmlWähle "M2 X D3.0 X L3.0")
• 4x M2x12mm Schrauben
• 1x M2x16 Schraube
  (Der Kopf der Schrauben darf einen Durchmesser von nicht mehr als 3,3 mm haben)

Die Schrauben wurden aus einem generischen Kit mit verschiedenen Größen entnommen, das leicht auf Amazon zu finden ist.

Zum Zusammenbau setzen Sie einfach die Gewindeeinsätze in die Löcher in den Teilen DpadFacePlate und ButtonFace mit einem Lötkolben oder einem speziell dafür vorgesehenen Heißset-Eisen. Diese sind M2, also sehr klein und benötigen nur sehr wenig Wärme, um ordnungsgemäß eingesetzt zu werden. Sobald sie bündig mit der Oberfläche sitzen, verwenden Sie eine Pinzette, um sie zu halten, während Sie den

Führe die ButtonShaft-Teile durch DpadGuide. Es könnte etwas Reibung geben, da sie direkt aus dem Drucker kommen. Also, nachdem du sie ein paar Mal durchlaufen hast, nimm sie heraus und es werden deformierte/glänzende Stellen sein, wo die Teile in Kontakt sind und Reibung auftritt. Verwende diese visuellen Hinweise, um die problematischen Bereiche zu schleifen und versuche es erneut. Wiederhole dies, bis sie

Tipp: Wenn aus irgendeinem Grund einige Tasten nicht registriert werden, aber die Bewegung einwandfrei funktioniert, könnte dies daran liegen, dass die Teile ButtonShaft und/oder ButtonFace in Z etwas zu kurz sind. Sie können eine Split-Scheibe (auch bekannt als Lock-Scheibe) zwischen diese beiden Teile legen, um ihnen etwas zusätzlichen Spielraum zu geben.

Benutzerdefinierter Drucker

Nein.

Nein.

0,15 mm

100% für alle außer DpadGuide.
