Özet.

3 güç kaynağına ihtiyacınız varsa, bunu yorumlara yazın. Bu tasarım için eklemelerimi paylaşacağım, böylece üçünü de daha derin bir versiyonda barındırabilirsiniz.

Güncelleme 9 Ağustos 2023: Yeni "Pi Pan 2 Ağustos 9 2023" orijinalinin bir düzeltmesidir. Tahtaya montaj deliği yanlıştı ve alt panele takmak için delikler de düzeltildi. Şimdi orijinal paneli çıkarıyorum.

07/06/2023 tarihinde, ham Raspberry Pi 7 inçlik dokunmatik ekrana uygun yeni bir ön panel ile güncellendi.

Bulduğum çizimde, Pi monitör montaj delikleri 115 mm x 165 mm'dir.
Yeni ön panel, Front Panel Raspberry Pi 7 inç olarak etiketlenmiştir.
STL ve 3MF dosyalarını da dahil ettim.

Ayrıca, siyah bir kasada ve 58 mm x 49 mm montaj delikleriyle satılan Raspberry Pi 7 inç dokunmatik panelleri de buluyorum. Bu ekranı bu muhafaza ile kullanmak isteyen varsa, bana bildirin ve ekranı ham ekran montaj seçeneğinin yerine monte etmek için bir adaptör yapacağım.

Orijinal Özet:
Kullandığım son çit bir remixdi. Bunu kendi kendime yaptım. Bu yüzden, hoşunuza gitmeyen veya geliştirmem gerektiğini düşündüğünüz her şey için yorum yapın.

Bunu yazdırdım ve iyi çalışıyor. Bu, güç kaynağını, orijinal güç anahtarını, anakartı, bir Raspberry Pi'i, 7 inçlik bir dokunmatik ekranı ve Creality V2 ekranını tutacak.

Orijinal 8-bit anakart, hem Creality'nin 32-bit anakartları (4.2.2 ve 4.2.7), hem de Big TreeTech'in SKR Mini E3 V1.2'si aynı montaj deliklerine sahiptir - hangisini alırsanız - buraya uyması gerekir.

Monitörlerin linkleri aşağıda. Birkaç ay önce Creality V2 ekranına yükselttim ve Maker Focus dokunmatik ekranlarını beğeniyorum.

Yan taraf için 92 mm'lik bir fan aldım ve metal bir örgü fan kapağı kullandım, ancak bir resim için hızlı bir tasarım yaptım - gerekirse kullanılabilir. Daha iyi bir soğutma için hava girişine (sağ taraftaki panelde) kart seviyesinde sahipim.

İçeride birkaç buck dönüştürücü, bir güç otobüsü, bir güç rölesi ve daha fazlası için yer var mı?

Bunlar güç için 19 mm düğmeleridir.

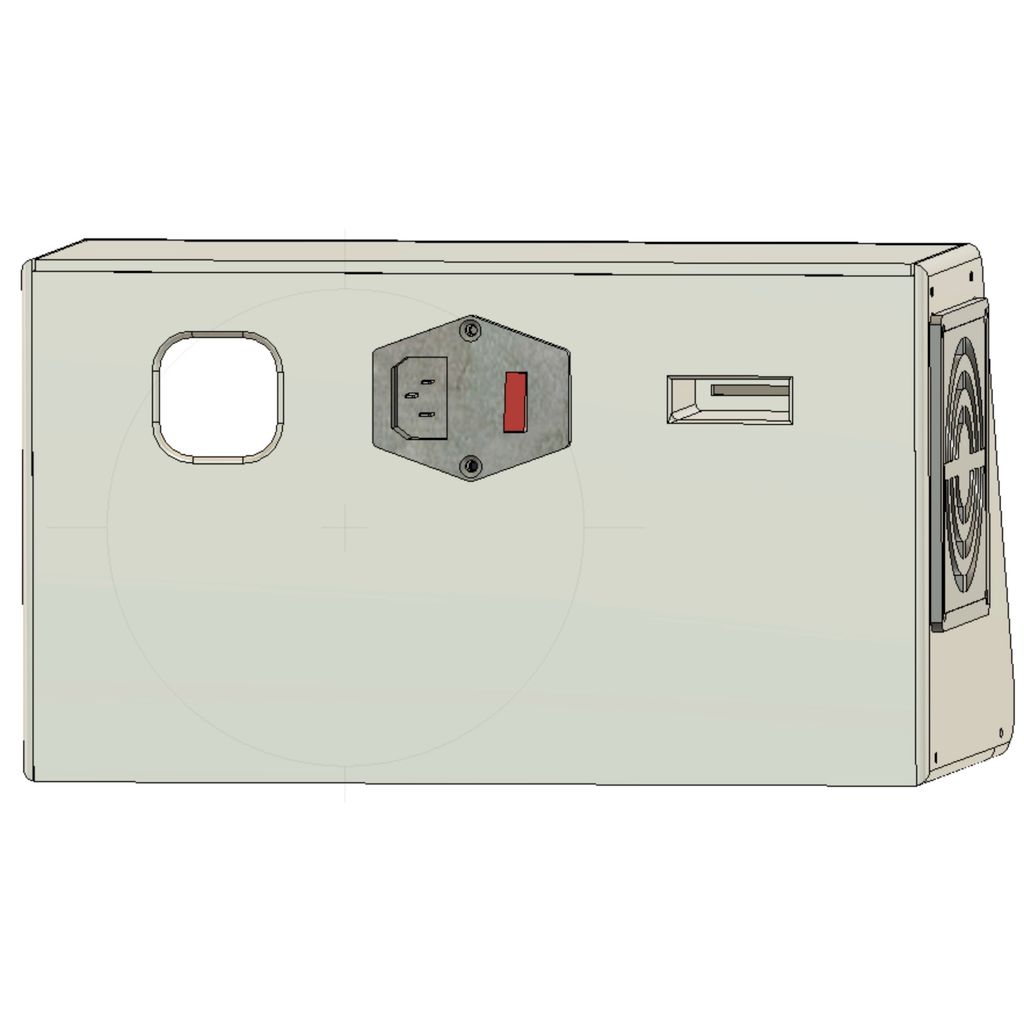

Arka tarafta bir MicroSD kart - SD kart adaptör yuvam var.

Kablolar sağ arkadan çıkar.

Yasal uyarılar:
Ön panel 262 mm genişliğindedir... Bu, değiştirilmemiş bir Ender 3'te yazdırılmayacaktır.
Ve bazı kabloların uzatılması gerekebilir...

Kullanılan ürünlere bağlantılar:

Creality V2 Ekranı:
https://www.amazon.com/gp/product/B08NVPW3R4/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

MakerFocus 7" LCD Dokunmatik Ekran: (Bu ekran için orijinal ön paneli kullanın)
https://www.makerfocus.com/collections/lcd/products/raspberry-pi-7-inch-capacitive-touch-screen-tft-lcd-display-for-rpi-4b-3b-5-point-touch-control-drive-free

19 mm Güç Düğmeleri:
https://www.ebay.com/itm/19mm-Power-Ring-Momentary-Push-Button-Switch-Latching-Waterproof-LED-Light-Car-/353200951030?_trksid=p2349624.m46890.l49286

MiroSD'den SD kart adaptörü:
https://www.amazon.com/gp/product/B01D9JIUU0/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Mikro USB kablosu:
https://www.amazon.com/gp/product/B07K4HTBSM/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

HDMI 90 derecelik kablo:
https://www.amazon.com/dp/B078HBPGQP/ref=cm_sw_r_oth_api_glt_fabc_9VEWG6Z4N59SB2C227KT?_encoding=UTF8&psc=1

Buck Dönüştürücüleri:
https://www.amazon.com/gp/product/B01MQGMOKI/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

92 mm Fan:
https://www.amazon.com/gp/product/B08BLH5GSN/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Ender Extender:
https://enderextender.com/collections/ender-extender-kits

Yorumlar her zaman takdir edilir!
