Resumé

J'ai remixé le gabarit de glissière de tiroir précédent pour apporter quelques améliorations. J'avais précédemment essayé d'imprimer le remix de quelqu'un d'autre qui avait été évidé, mais j'avais découvert que la partie horizontale était sujette à s'affaisser, ce qui perturbait la planéité/l'équarité. Elle s'inclinait légèrement, en raison du manque de support transversal, ce qui faisait dé

Ajouté un endroit pour intégrer un niveau à bulle.
Ajout d'un onglet intégré pour maintenir/soutenir le coulissant d'un tiroir à pleine extension pendant l'installation.
Ajouté un adaptateur pour maintenir le "membre" du tiroir en place lors de l'installation dans la boîte à tiroirs.
Ajouté un adaptateur pour tenir une glissière de tiroir de style extension 3/4.

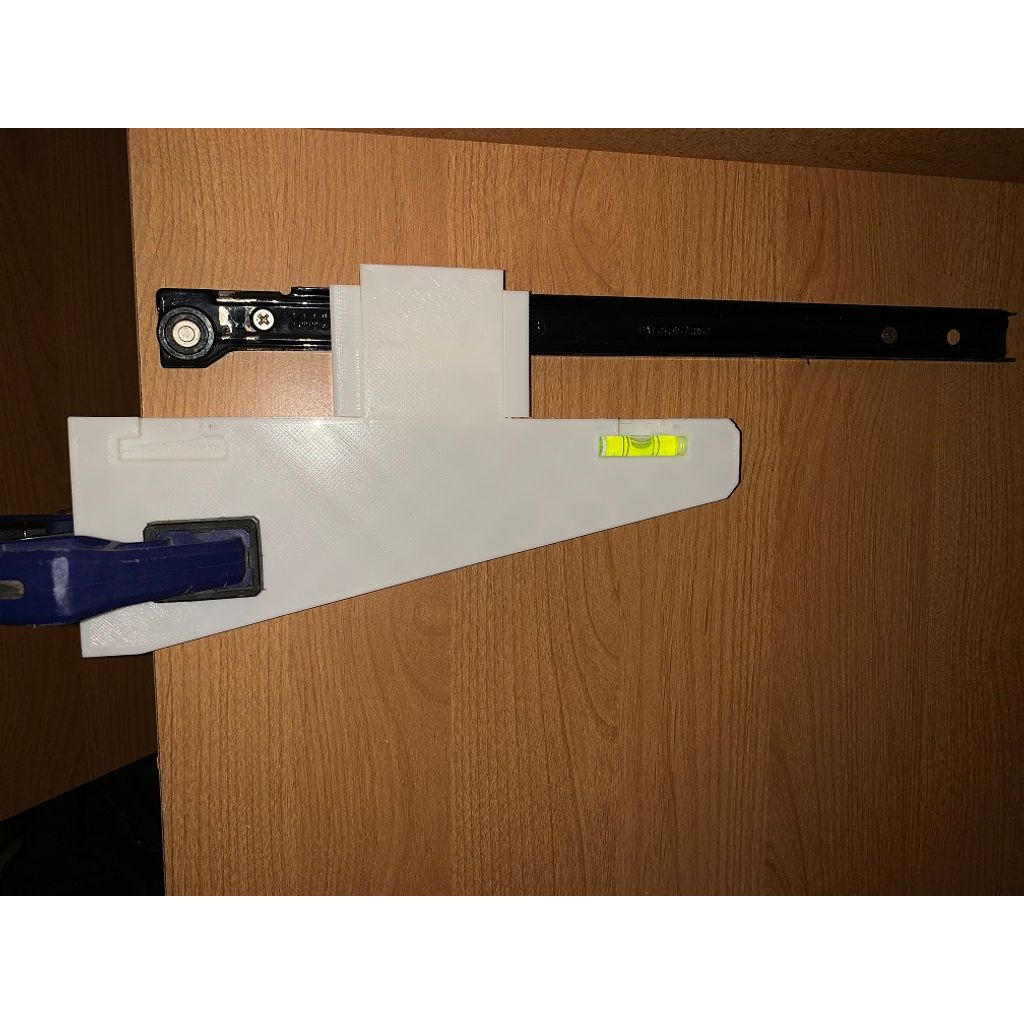

Il y a un support supérieur intégré pour maintenir le "membre du cabinet" du tiroir, et un endroit pour insérer un niveau à bulle. L'équerrage du gabarit devrait déjà fournir une surface plane, mais l'ajout d'un niveau à bulle permet de vérifier une fois de plus si tout est bien aligné.
Il y a un insert/adaptateur pour aider à aligner et à maintenir le "membre du tiroir".
Il y a un insert/adaptateur supplémentaire (optionnel) pour une utilisation avec des glissières d'extension 3/4 plus petites. Mais à cause de la roue avant qui dépasse, vous devrez l'utiliser à l'envers :( Je n'utilise pas souvent le format 3/4, mais je suis tenté de couper une partie du gabarit pour faire de la place pour la roue.
Imprimé avec un périmètre de 4 lignes/mur (au lieu de 2), et un remplissage de 5% inférieur. Un temps d'impression plus court, une utilisation réduite du filament, mais la résistance reste la même. (Si vous n'utilisez que 2 périmètres, un remplissage de 5% sera insuffisant). J'ai imprimé avec une résolution de 0,2 mm.
Les pièces individuelles

Lien vers les niveaux à bulles que j'ai achetés/utilisés :https://www.amazon.com/gp/product/B0153BGY0U
J'ai fait en sorte que le niveau à bulle dépasse de 1 mm. Je pense que cela aide à la visibilité sous différents angles.

Remarque : J'ai déjà retravaillé cela en un nouveau design double face. Personnellement, je préfère le design double face à celui-ci.
