Zusammenfassung

Bei der Gießung kleiner flacher Silikongummimatten, die zum Zusammenbau von Elektronik verwendet werden, ist es wichtig, eine ebene Oberfläche zu haben, auf die der Gießbehälter gestellt werden kann. Dieses Projekt entwarf "Füße" für einen kleinen Nivelliertisch.

Es verwendet 4 Nivellierfüße, Unterlegscheiben, Kupplungsmuttern, Federn und ein flaches Stück Holz oder Plexiglas.

1) Heißkleber für 4 Hebeschrauben auf ein flaches Stück Holz.
2) Setzen Sie eine kleine Spannfeder auf den Gewindeabschnitt von jedem.
3) Legen Sie eine Unterlegscheibe auf die Oberseite der Feder.
4) Fädeln Sie die Kupplungsnuss mit dem 3D-gedruckten Fuß auf den Hebeschraubbolzen.
5) Drehen Sie es um und verwenden Sie ein Wasserwaage, um die Oberfläche sowohl von vorne nach hinten als auch von links nach rechts zu nivellieren.

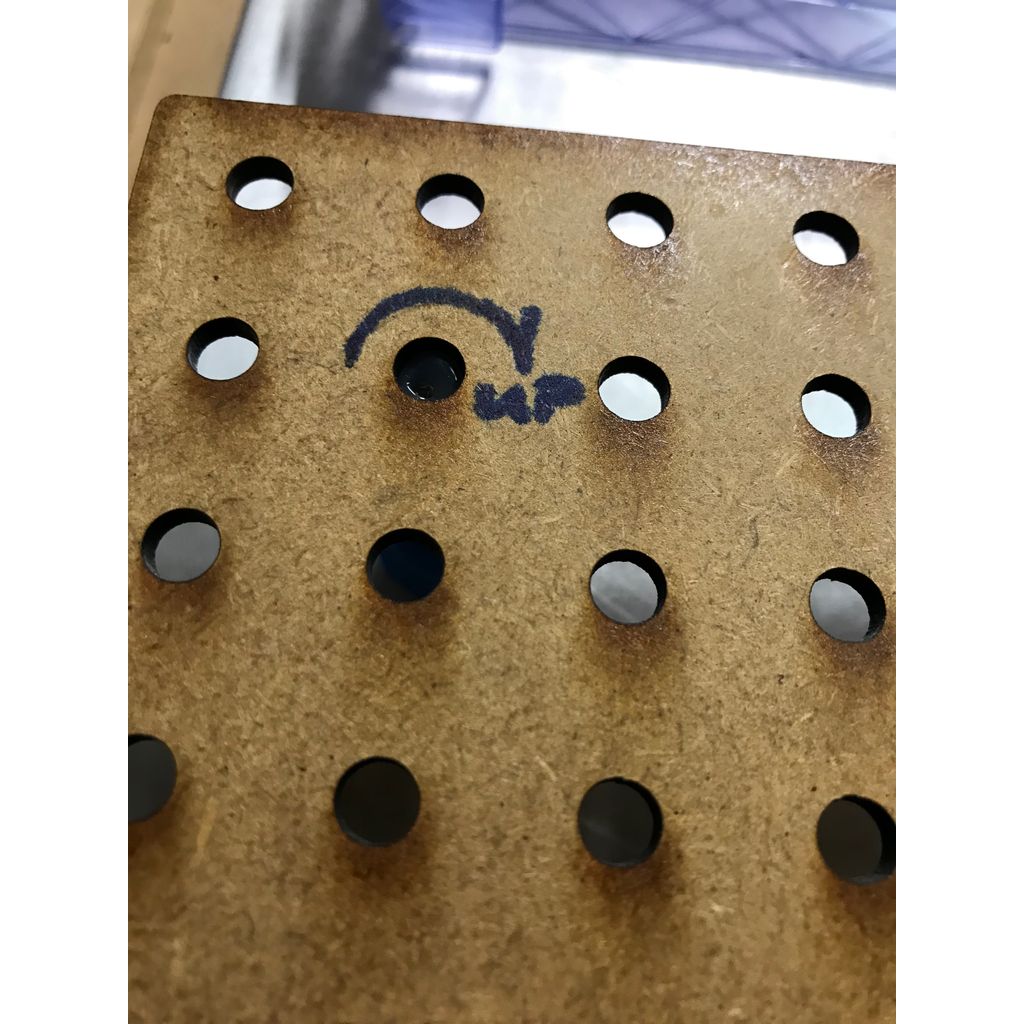

6) Wenn man auf die Oberfläche hinunterschaut und den Fuß im Uhrzeigersinn dreht, HEBT man die Ecke an.
