Özet.

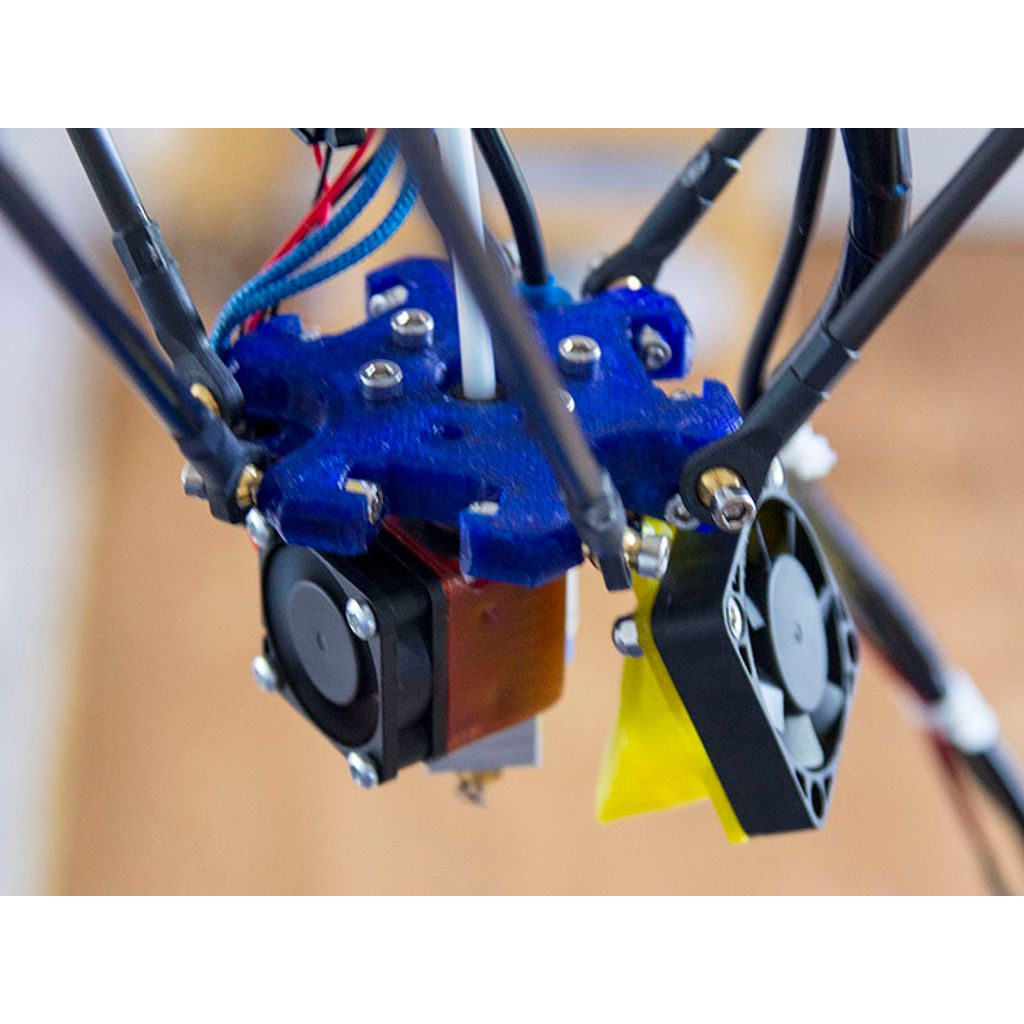

E3D Lite6 hotend'e geçerken, etkileyici ve sensör montajının boyutunu ayarlamam gerekiyordu. E3D lite6 hotend, Folger Tech tarafından sağlanan hotend'den daha kısa olduğundan, yakınlık sensörünü daha yukarıya doğru hareket ettirip bağlantı çubuklarından kaçınmak için 3 mm'lik bir khttp://www.thingiverse.com/thing:1378065. 2 fanı oraya takabileceğimi düşündüm, ama çok sıkıydı, bu yüzden hotend kablolarını bağlamak için sensör montajındaki fan bağlantı noktalarından birini kullandım. Ayrıca bu soğutma fanı ile çok iyi bir başarı elde edemedim. Fanım yeterli hava üretmedi ve ayrıca braket kırıldı.

Etkileyici kısım, çubuk uçlarının birleştiği yerde biraz daha derin bir kavisli kesime sahiptir, böylece yakınlık sensörü için daha fazla boşluk sağlar. Ayrıca, somun deliklerini üstte açık bıraktım, böylece çubukları monte etmeyi daha kolay hale getirdi. Somunlara erişim benim iç

Açılış kodu kaynak dosyasını ve 2 STL dosyasını dahil ettim. Sensör tutucusu için parçaları, isterseniz açılış kodu dosyasında bireysel olarak oluşturabilirsiniz. Sadece ayarı yapın.Çizim Bölümü.Oluşturmak istediğiniz parça için değişkeni ayarlayın veya parçaların monte edildiğini görmek için 1'e ayarlayın.

Etkileyici ve sensör montajı için başlangıç noktası olarak Folger Tech tasarımından alınan orijinal STL dosyalarını kullandım.
