Los conmutadores de componentes son más difíciles de conseguir, especialmente si necesitas más de 4 entradas. Esto aprovecha la alta disponibilidad deConmutador AV de 8 vías RCA de Panlong., y el conector RCA común, para hacer tu propia caja de conmutación de componentes.

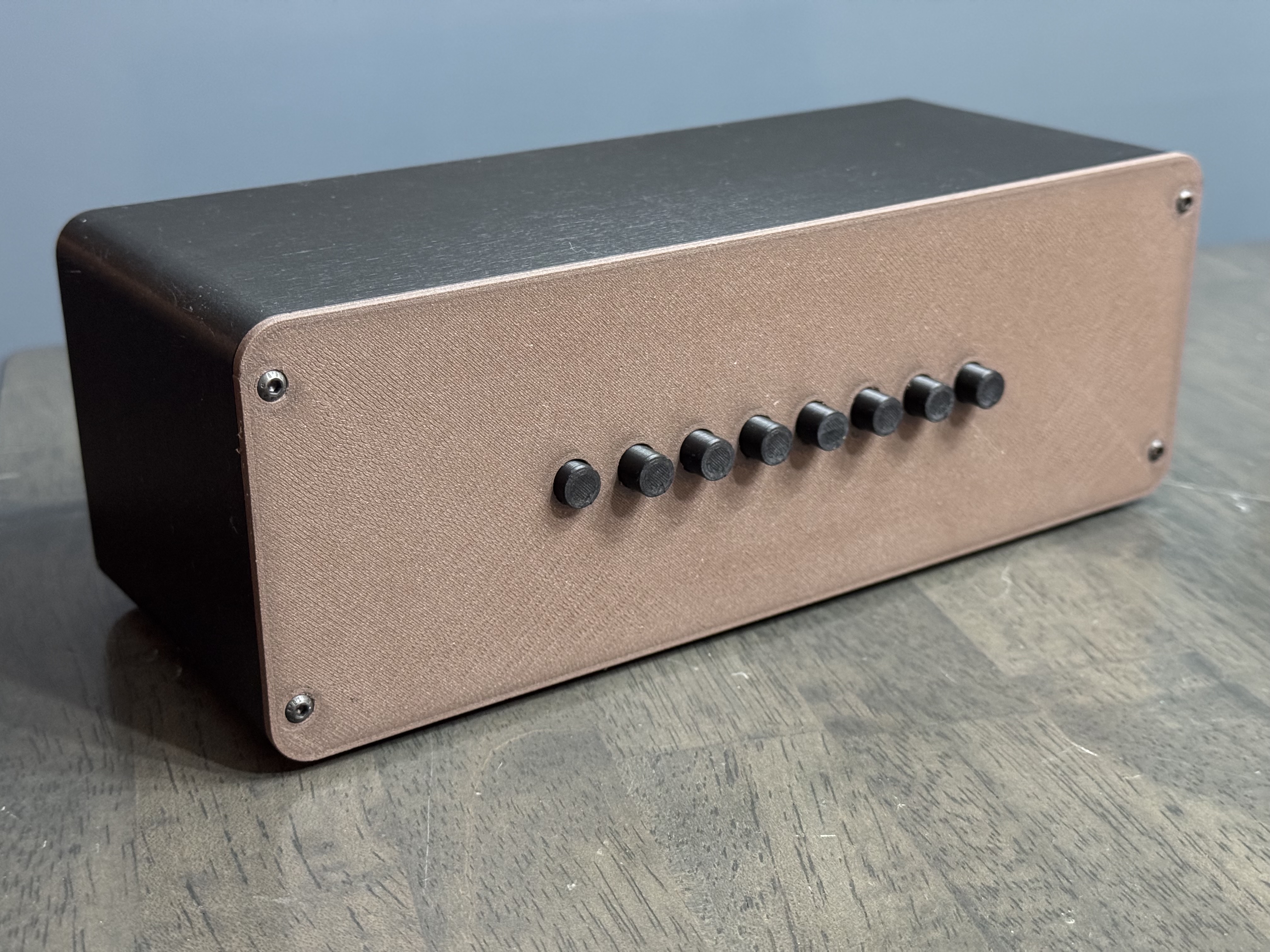

Este es un módulo no destructivo y no requiere soldadura. Puede usar esto como una caja de conmutación de componentes (como se muestra en la foto), pero también puede continuar utilizando la caja superior para entradas compuestas y conectar un cable de video de salida adicional a la parte inferior.

Instrucciones:

1. Desarme cada caja y extraiga suavemente los botones azules enganchándolos por detrás y jalándolos hacia afuera. Estos se pueden guardar para si/cuando quiera volver a dos cajas de interruptores individuales.

2. Imprime cada componente, asegurándote de imprimir (8) botones.

3. UsarInserciones roscadas M3 de 4 mm.en el caso.

4. Desliza cada caja de interruptores de Panlong en la carcasa y conecta cada uno de los 8 botones.

5. Añade la tapa usandoTornillos de cabeza de botón M3.
