Extensiones de soporte para Slingshot 360.
CeruleanVerge
AI로 유사한 모델 찾기
프로필 출력(0)
모델 파일(0)
0
0
0
게시일:2026-02-18 05:02:38
0
0
000설명
모델 소스
리뷰(0)
이 콘텐츠는 자동 번역되었습니다. 원문 보기
Nuestro soporte/abrazadera para tableta Slingshot 360 es demasiado pequeño para la nueva tableta de 8". Las versiones más nuevas de esto vienen con dos placas de montaje, pero no quería comprar un nuevo soporte solo para una base más grande.

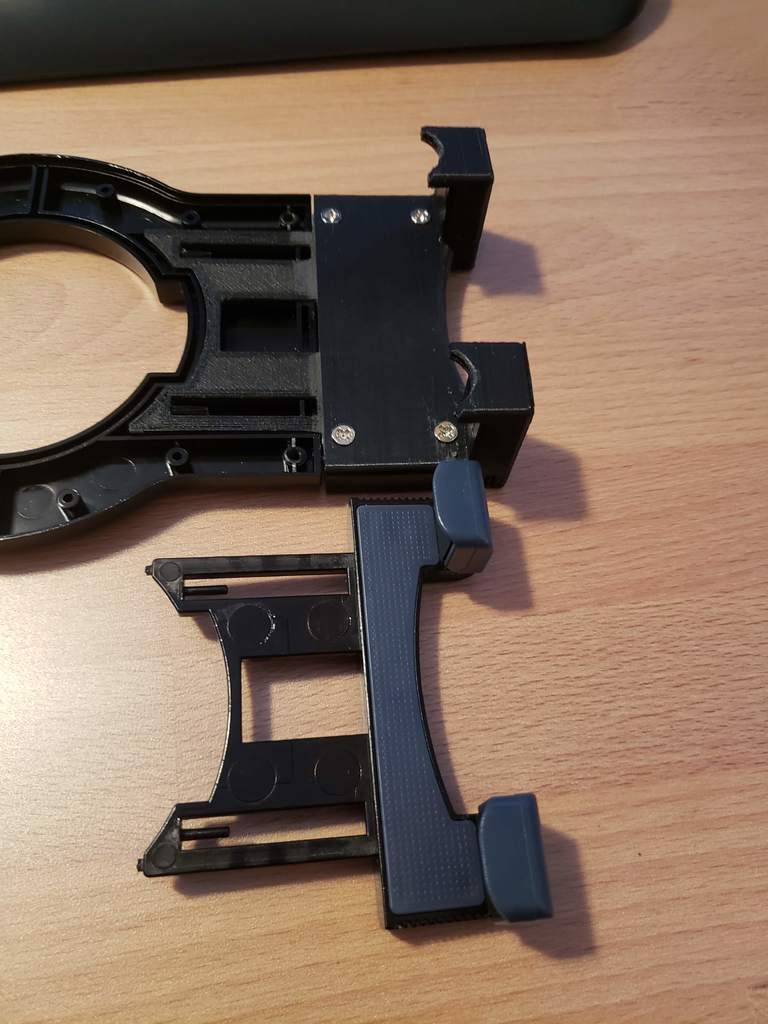

Diseñé un ensamblaje de 2 piezas para que puedas reemplazar la parte deslizante y hacer cualquier tamaño o estilo de pieza exterior que desees.
El soporte de la honda se desmonta con 4 tornillos y un poco de trabajo. Necesitarás algunas herramientas para separar la carcasa y un poco de paciencia - encaja muy apretado y tendrás que trabajar alrededor del perímetro. Los deslizadores encajan muy apretados y pueden requerir un poco de lijado para que se deslicen bien.
Usé algunos tornillos de plástico con rosca M3 (solo tenía 4), pero podrías usar superpegamento igual de fácilmente - esto es un ajuste lo suficientemente apretado como para que la fricción casi lo mantenga en su lugar.
Hay dos estilos de soportes, etiquetados como superior e inferior. El inferior se puede imprimir dos veces si tu tableta tiene el botón de encendido/volumen en el lado. En el caso de la nuestra... AmazonLa tableta Fire 8.5 tiene el botón de encendido, el volumen y el USB en la parte superior, así que tengo un soporte personalizado que evita presionar el botón de encendido y deja el USB abierto.
Si quieres soportes personalizados, puedes importar el archivo STL en tu CAD de elección y esbozar lo que quieras. El espaciado de los orificios es de 22 mm por 82 mm, con un diámetro de 3 mm. Están desplazados 4 mm a cada lado en el ensamblaje deslizante.
Si haces esto, por favor publica una foto del resultado y dime cómo funcionó.
¡Si tienes preguntas, hazlas en los comentarios!
Ajustes de impresión.
Imprimadora:
Versión 2017 de FLSUN i3
Balsas:
No.
No.
Resolución:
.2
25%
Filamento:PrintOxe PLA Negro
Notas:
El deslizador se puede imprimir sin soportes. Hay un pequeño hoyuelo en el extremo de los pines del soporte de resorte que necesita ser recortado. Eso permite que el pequeño puente para los pines se imprima en el aire.
El soporte superior es plano, por lo que se imprime con la abertura hacia arriba y no se necesitan soportes.El fondo se puede imprimir de la misma manera, pero dependiendo de tu impresora, es posible que tengas que hacer un poco de limpieza. En mi caso, fue muy poco y un ligero lijado fue todo lo que se necesitó.
