Ротационная требушетная система.

Вступление.

В контексте проекта, осуществлённого в MakerSpace.Университет Лассаля в Амьене., мы разработали, создали прототип и построилиМини-машина для осады.Предполагалось участие в соревновательной игре. Цель этого вызова - набрать как можно больше очков, точно нацеливаясь на определённые элементы игры с помощью механической системы запуска.

Для получения дополнительной информации оСредневековый вызов.:

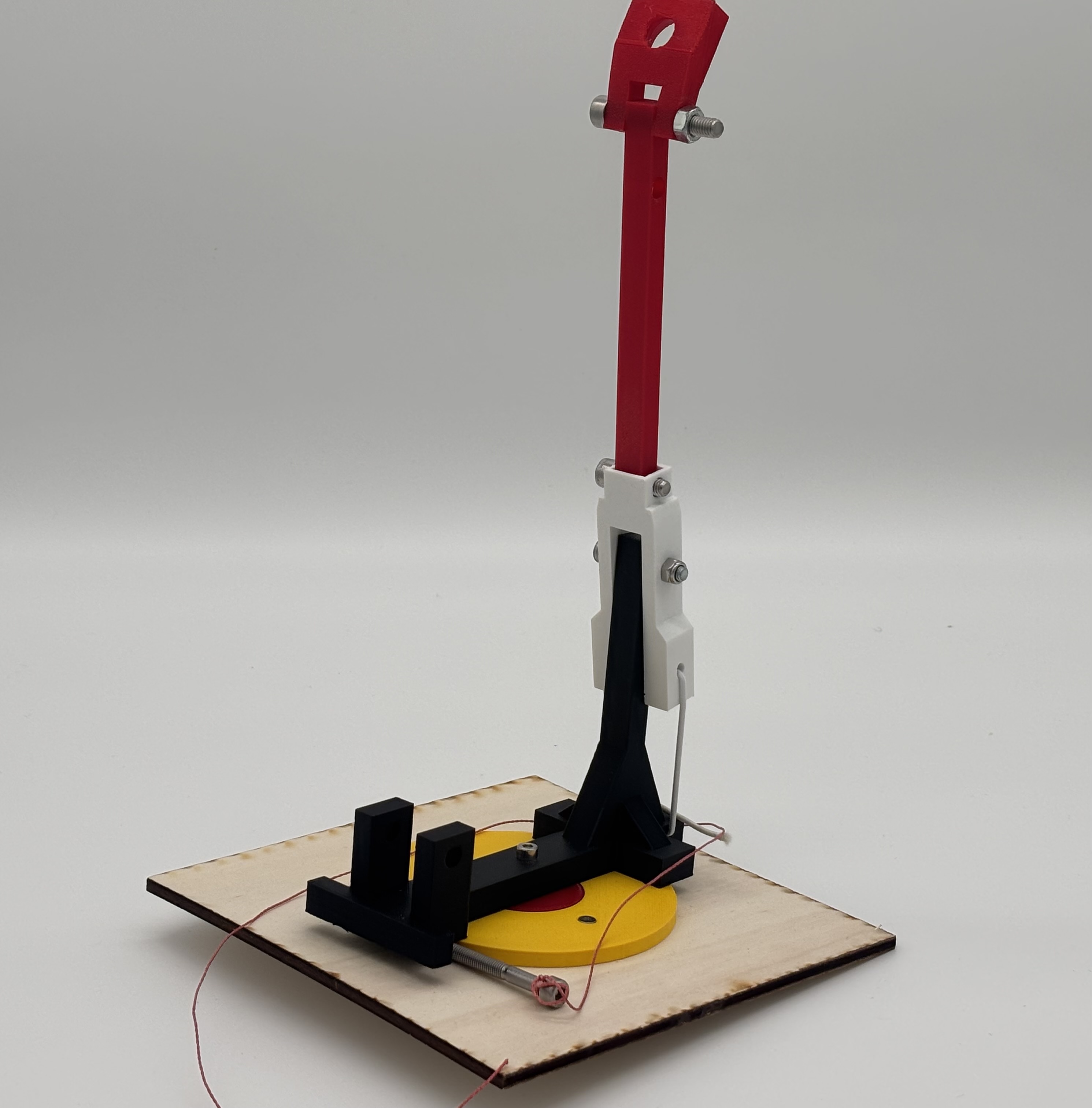

Этот проект фокусируется на проектировании и строительствеРотационная требушетная система., компактный осадный механизм, вдохновленный средневековыми механизмами и адаптированный к современным методам прототипирования. Видео демонстрирует полный процесс.Монтаж сборки и строительства., показывая каждый этап процесса строительства, от отдельных компонентов до окончательной рабочей системы.

На протяжении всего видео подробно объясняются механическая структура, ось вращения, система крепления и механизм запуска. Цель состоит в том, чтобы обеспечить четкое понимание того, как взаимодействуют различные части и как инженерные принципы, такие как вращение, хранение энергии и передача движения, применяются в этом дизайне.

🎥Видео монтажа сборки/строительства:

🧰Необходимые детали и расходные материалы:

• Эластичная лента длиной 25 см.

• Винты с плоской головкой M3 (M3 FHC x16) ×3 + гайки M3

• Винт с шестигранной головкой M4 (M4 CHC x30) + стопорный гайка.

• Винт с шестигранной головкой M5 (M5 CHC x40)

• Частично резьбовой винт с шестигранной головкой M5 (M5 PT CHC x20) + гайка.

• Винт с шестигранной головкой M6 (M6 CHC x20)

• Винт с шестигранной головкой М6 (М6 CHC x50)

• 50 см нитки.

Это видео предназначено для образовательных и демонстрационных целей и демонстрирует использование быстрого прототипирования, механического проектирования и практических экспериментов в среде MakerSpace.

Спасибо, что смотрите и поддерживаете наш проект!
