Este es un modelo de una placa de circuito de pantalla táctil de 3,5 pulgadas de Waveshare con puertos, interruptores, soportes y cables planos incluidos. Actualicé mi SOVOL Zero con la actualización de pantalla táctil de 5 pulgadas de fábrica. Y después de pasar mucho tiempo haciendo una carcasa visualmente a juego con la original, terminé no gustándome lo grande y fuera de lugar que se veía en una máquina

Aterrizo en la pantalla táctil TFT de 3,5 pulgadas de Waveshare (número de pieza X003QSE1PJ) con HDMI y USB-C en un lado, y utilizaré este modelo para hacer una nueva carcasa para el Sovol, volviendo a seguir el lenguaje de diseño de la carcasa de pantalla original para la impresora.

Enlace de Amazon:Aquí.oAquí.(Por lo que puedo decir, estos son los mismos, pero tienen números de pieza diferentes)

Esto no estaba destinado a ser impreso, sino a ser utilizado como una maqueta para dimensionar/posicionar la placa dentro de la carcasa que estoy fabricando para ella. Pero, después de haber tenido tanta suerte con ella, pensé que compartiría esto con cualquier otra persona que esté trabajando en una carcasa para esta pantalla táctil.

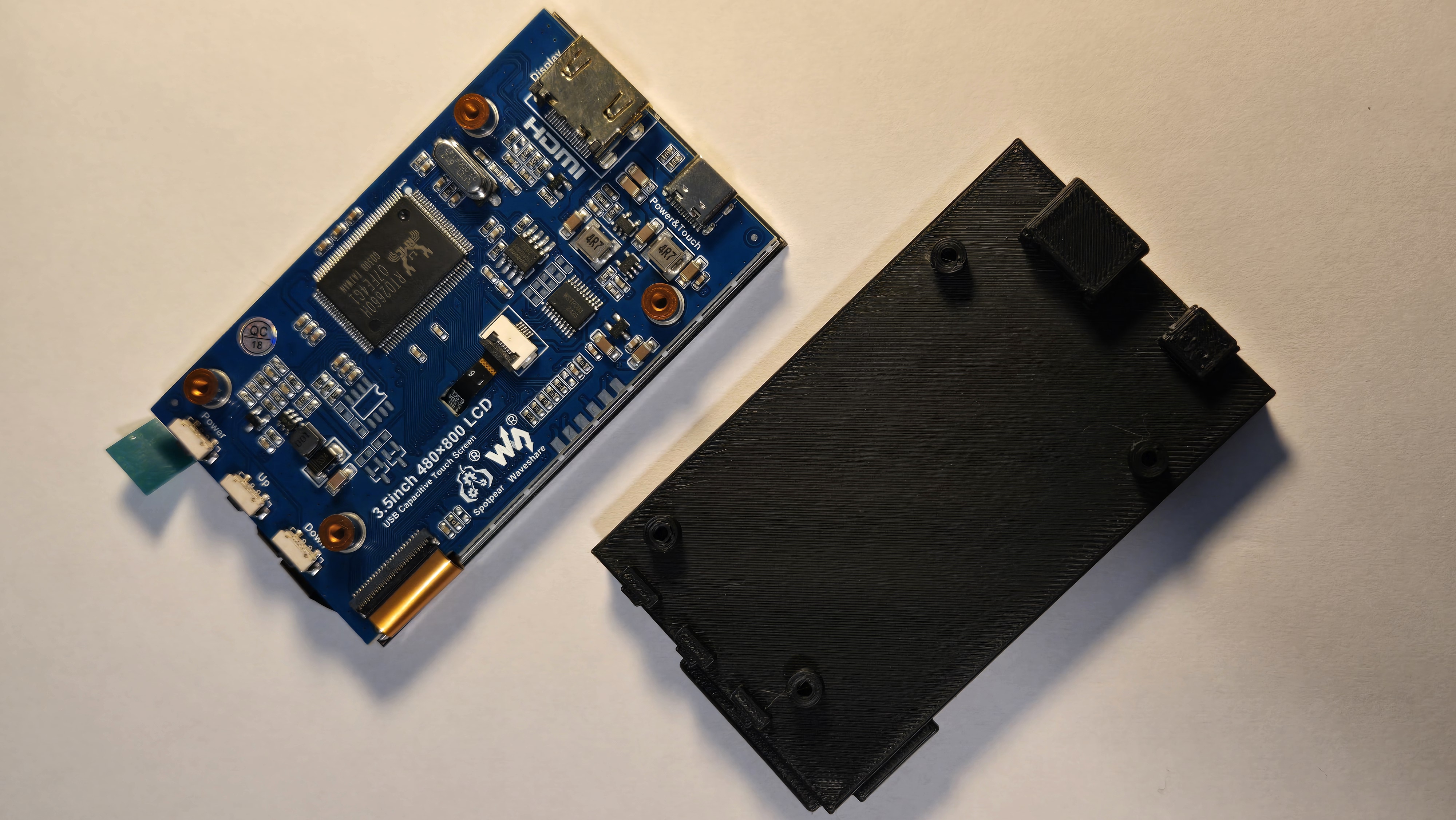

Dicho esto, también hice una versión de mucha menor fidelidad (solo la colocación de puertos y conmutadores) que SÍ se puede imprimir y usar como una maqueta física para posicionar la pantalla en relación con lo que vas a instalar.

No tenía un suministro listo de modelos de chips, y realmente para los fines de esto, realmente no agregan mucho más que apariencia. Principalmente obtuve mis modelos de chips de las siguientes fuentes, ambas fueron los únicos ejemplos que pude encontrar de placas de circuitos con chips modelados para impresoras 3D:

Muchas gracias a ambos diseñadores por modelar tan bien los componentes HDMI, USB-C e IC.

¡Disfruten!
