이 아이디어의 영감은 화장실 위에 어두운 조명을 설치하고 싶었기 때문이었습니다.
야간에 방문해야 할 경우에는 특별히 '주목을 받고 싶지는 않습니다'. 자리에 앉아있는 사람들은 아마도 그닥 문제가 되지 않겠지만, 서 있는 사람들은 조명이 필요하기 때문에 어려움을 겪을 수 있습니다.

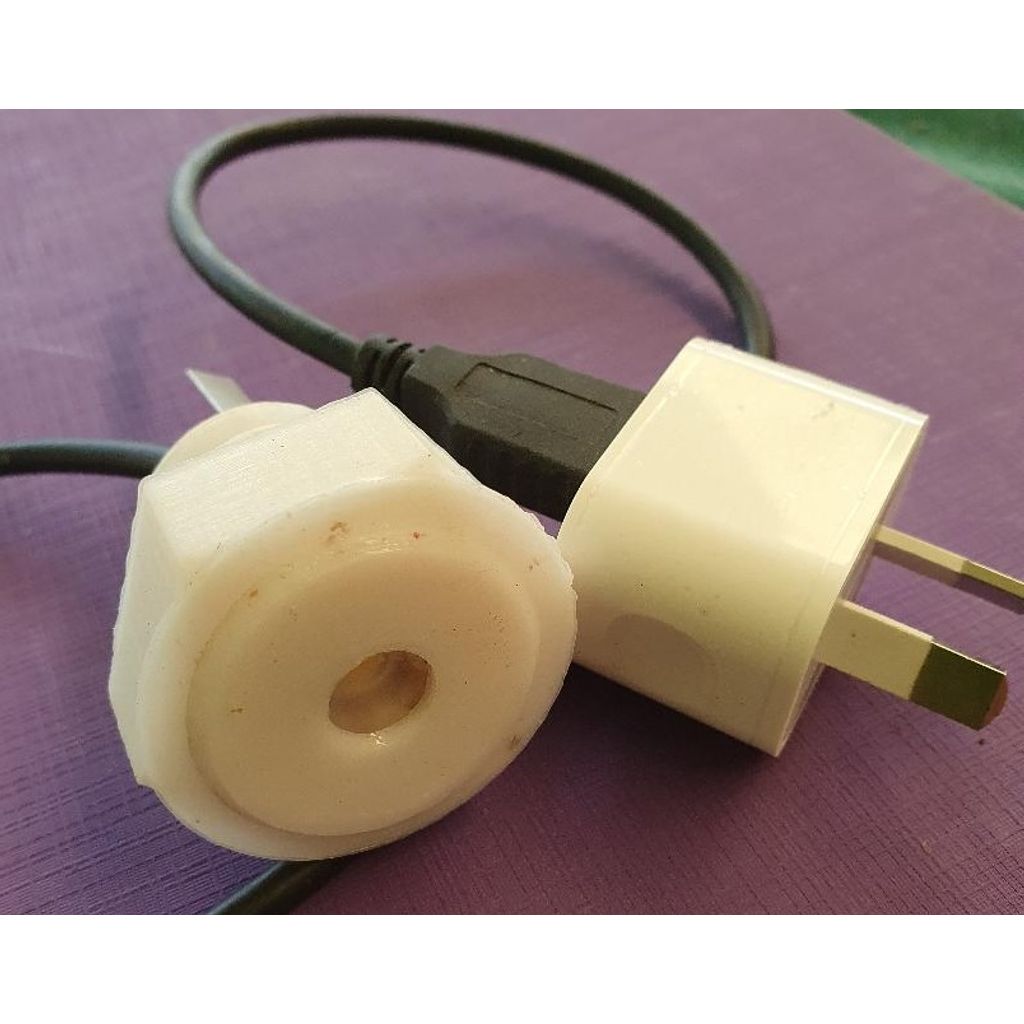

이것은 25mm(1인치) 구멍을 통해 천장에 설치된 1와트의 LED입니다. USB/AC 어댑터에 연결된 USB 플러그로부터 전원을 공급받습니다. USB/AC 장치는 다른 LED 조명처럼 천장 소켓에 연결되어야 합니다.
약간의 정교한 용접이 필요합니다.
USB 공급원이 5V인 경우, 드롭핑 레지스터는 1W LED에 필요한 3~3.4V의 범위로 전압을 조정합니다.
히트 싱크 스트립의 길이는 대략적인 것일 뿐이고, LED는 그것 없이도 약 60℃에 도달할 것입니다. 알루미늄 스트립은 설치에도 도움이 될 수 있습니다(나중에 더 설명하겠습니다).

부품 목록:
위에서 제공된 5개의 STLs.
하나의 1W LED - SMD 비드. 저는 '워밍 화이트'를 사용했지만, 그건 여러분의 선택입니다.
한쪽 끝에 USB 플러그가 있는 케이블 - 저는 오래된 프린터 케이블을 사용했으며, 다른 쪽 끝은 잘라냈습니다. 케이블은 +(빨간색)과 -(검은색) 전선을 식별하기 위해 스트립되었고, 나머지는 잘리었습니다.
하나의 12 Ohm 1/2 W 저항기
한 조각의 가벼운 알루미늄으로 만들어진 열교환기, 0.5 x 5 x 80mm (더 길 수 있습니다)
당신의 AC 소켓에 적합하는 1개의 USB / AC 어댑터.
하나의 '창문', 오래된 CD 케이스나 비슷한 물건에서 잘리고(연磨) 된 15mm 직경의 조각.
인쇄된 부품을 위한 접착제.

조립:
부품이 인쇄되면, 'BODY'가 'BOLT'에 잘 끼워져 있는지 확인하십시오. 그래서, 그것을 미끄럽게 넣고 제자리에 붙일 수 있습니다.
알루미늄 히트 싱크를 11mm의 간격을 두고 그림처럼 구부려 주세요.
히트 싱크를 BODY의 두 개의 구멍에 넣어, 그것이 안쪽에 완전히 끼워져 있도록 하세요.
케이블의 노출된 끝을 볼트의 구멍을 통해 넣고, 케이블을 고정하기 위해 매우어 두세요. 연결을 위해 약 40mm의 빨간색과 검은색 전선을 남겨두세요.
LED 비드를 준비하려면 리드 선들을 신중하게 바로 잡아야 합니다. 그래야 비드에서 직접 나와서 비드를 조명할 수 있습니다.
LED 구멍을 본체에 넣어 열교환기에 위치하게 하고, 그 리드들은 제공된 슬롯에 들어가게 하세요.
LED의 극성을 주의하세요. 많은 경우 리드의 끝에는 작은 '+'와 '-' 표시가 있고, 일부는 + 쪽에 작은 구멍이 있습니다(사진을 보세요).
이제 조금 더 어려워집니다 -
바디에는 LED 한 쪽으로 연결되는 사이드 홀이 있고, 중앙 홀은 LED의 다른 쪽으로 연결되는 채널이 있습니다.
LED를 제자리에 두고(한 손가락으로), 바디의 중간에 있는 구멍을 통해 저항기를 밀어넣으며, 그 리드가 사이드 홀 맞은편의 LED에 연결되도록 하고 그것을 제자리에 납땜하세요.
저용량 저항기 선은 납땜 후에 잘리기 어렵기 때문에, 먼저 그 선을 잘라내는 것을 선택할 수도 있습니다.
케이블의 한 전선이 BODY의 측면에 있는 구멍을 통해 나와서, 저항기가 있는 전선의 반대쪽에 있는 LED 리드로 연결됩니다. LED 리드의 극성에 적합한 전선(색상)을 선택하십시오. 예를 들어, 저항기가 + 리드에 납땜되어 있는 경우, 검은색 (-) 리드를 다른 (-) LED 리드로 연결하십시오. 이제
만일 저가 상당히 간단한 것을 혼란스럽게 설명했다면 죄송합니다. 중요한 것은 극성을 올바르게 하는데, 그리고 저항기는 LED의 양쪽에 직렬로 배치되어야 합니다.
지금 USB 플러그를 임의의 USB(1A+) 소켓에 연결하여 작업을 테스트할 수 있습니다. 만일 불이 들어오지 않는다면 납땜을 확인하십시오. 열교환기에 전선이 단락할 수 있는 경우에는 전선에서 분리한 절연재로 전선을 감싸십시오.
자, 그것을 함께 붙여주세요.
BOLT의 고정 노트를 위한 공간이 충분한지 확인하고, BODY를 BOLT에 넣어서 LED 끝에서 평평하게 끝나게 하세요. 만일 적합하다고 생각되면, 접착제를 적용할 수 있도록 충분히 제거한 후 원래 위치로 다시 넣으세요.
투명한 창문은 LED 위에 제대로 끼워져야 하고, BEZEL은 제대로 붙여야 합니다. BEZEL에 추가적으로 접착제를 바르면 창문을 제대로 고정하는 데 도움이 됩니다.
설치 시에 NUT와 WASHER가 사용됩니다.

설치:
조명이 설치될 위치 근처에 천장에 AC 소켓을 설치해야 합니다. USB 케이블의 길이가 충분히 되는지 확인하십시오. 이 AC 소켓은 별도로 제어되어야 합니다.
분명히, 조명을 위한 구멍의 위치가 천장 판자나 다른 구조물과 일치하지 않는지 확인할 것입니다.
그리고 또한; - 천장에 구멍을 뚫기 전에 전기 케이블이나 배관 또는 다른 잠재적인 재난으로부터 자신을 보호해야 합니다. - 아마 이때가 면허를 가진 전기 기술자를 고용해야 할 때일 것입니다 ;)
구멍의 직경은 25mm(1인치)입니다. 천장 석고는 보통 12mm이지만, 이 디자인은 20mm의 천장 두께를 허용합니다.
구멍의 거친 가장자리를 제거하고 장치를 위로 들어올리세요. 만일 장치를 받거나 들고 있을 사람이 없다면, 히트 싱크 다리를 조금 더 내보내서 구멍에 남아있게 하세요.
천장으로 다시 올라가서, WASHER를 부착하고 NUT을 다시 조인트에 끼워넣으세요. 그리고 다시 한번 히트 싱크 레그가 장치를 고정시키는 데 도움이 될 거예요.
USB 케이블을 USB/AC 어댑터와 AC 소켓에 연결하세요.
다 끝났어요!
분위기 있는 조명을 즐기면서 야간 시력을 파괴하지 마세요.
