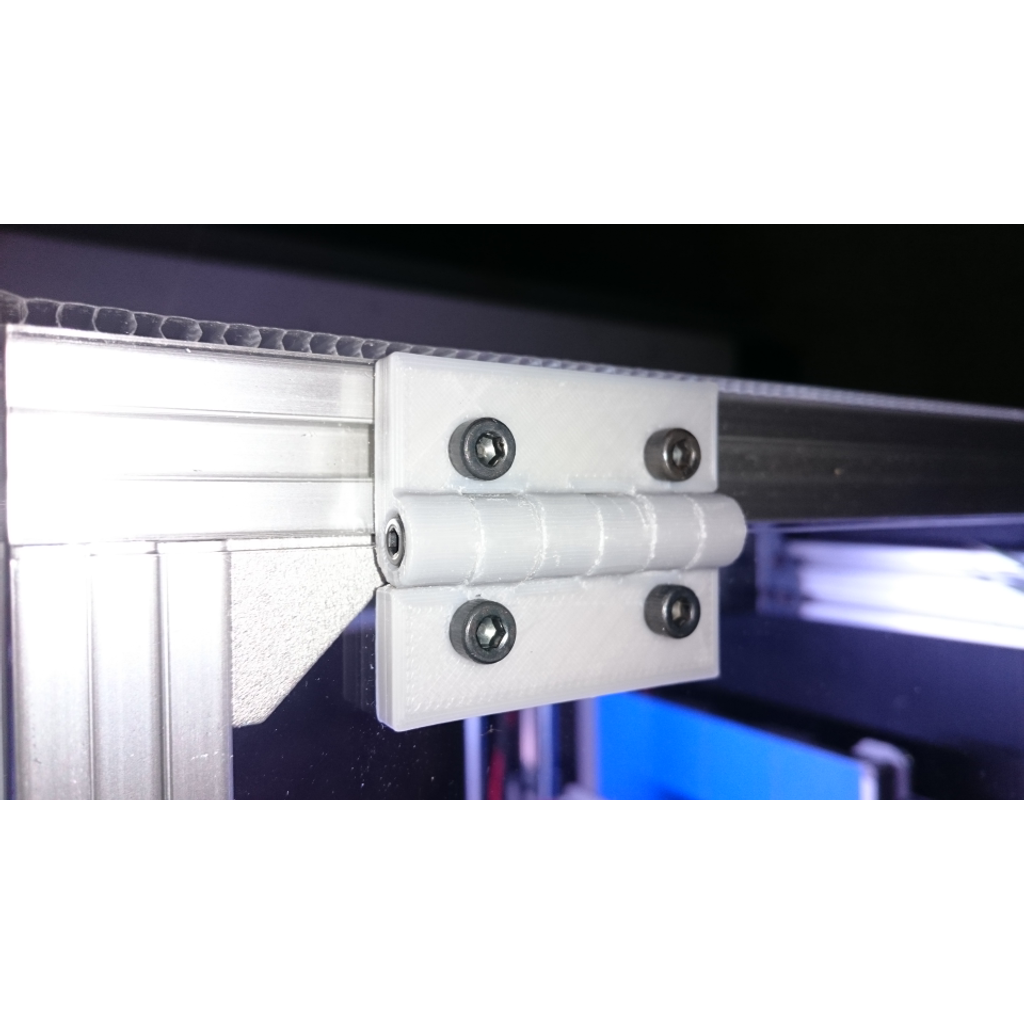

Ich habe dieses Scharnier in Eile erstellt, um meine Drucker-Tür fertigzustellen. Es wurde speziell für Aluminium-Extrusionen von 2020 entworfen.

M4-Schraube mit 28 mm Lochabstand für die Befestigung mit Aluminium-Extrusionen.
Verwenden Sie 2 x M3x20mm Sechskant-Schrauben und 2 x 6mm M3 Sechskantmuttern für Scharnierdrehpunkte.

Ich habe ein bisschen an den Schwenkgelenken geschliffen, um zwei Teile zusammenzufügen. Es hängt von der Druckerqualität ab.
(Ich habe das Modell einfach numerisch programmiert, um es richtig passend zu machen, weil ich nicht möchte, dass sich meine Tür mit einer Lücke auf und ab bewegt.)
