Уже существует множество подобных устройств, но большинство из них предназначены для неправильных тормозных суппортов или используют неправильные магниты. Я бы исправил это, но почти все эти устройства не имеют исходных файлов CAD, загруженных в свободном формате для бесплатного программного обеспечения CAD.

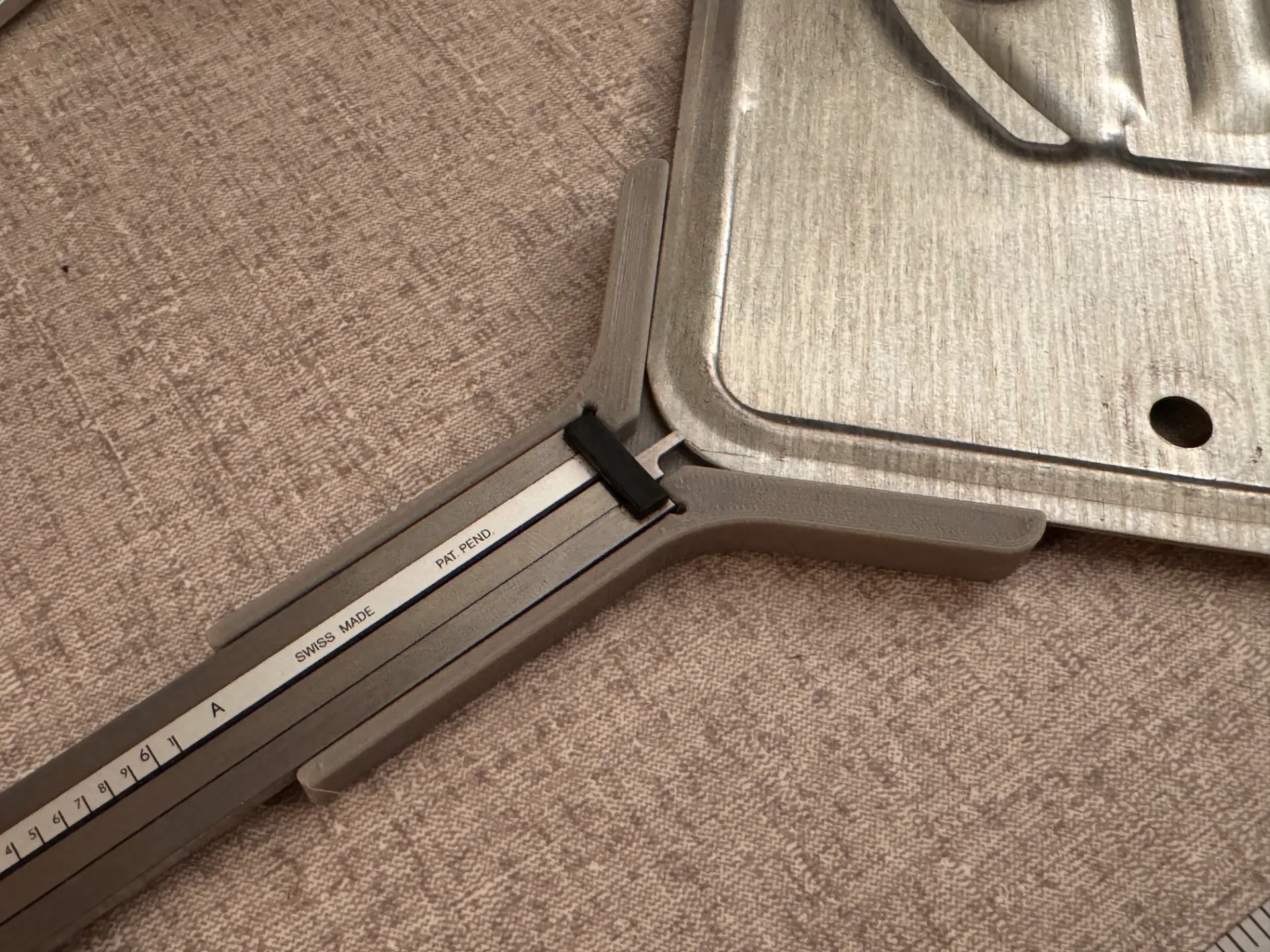

Этот может не подходить для вашего калибратора (разработан для Mitutoyo и Browne and Sharpe) и может использовать разные магниты (8 мм х 3 мм), но я прикрепил исходный файл FreeCAD, чтобы вы могли сделать необходимые корректировки для вашей ситуации.

Вам действительно придётся немного потрудиться с этим инструментом. Фактическое измерение - это измеренная глубина, умноженная на 2,41. Это довольно легко забыть, поэтому здесь загружена версия с добавленным уравнением в виде метки, которую можно напечатать в другом цвете, если вам это нравится.

Щека на стандартной модели составляет 5 мм и идеально подходит для калиппера Mitutoyo, а широкая щека - 8,1 мм и подходит для моих калипперов Browne и Sharpe.
