지원합니다:

상의는 모두 지지 없이 인쇄할 수 있습니다.

베이스는 지원 없이 할 수도 있지만, 유기적인 지원(모든 곳에서)은 강력히 권장됩니다.

하드웨어:

라즈베리 파이 4B



XL6009 부스트 컨버터(12V 팬 및 LED 스트립용)



40mm 팬(노쿠타 NF-A4x10 12V 버전)



기본 12V RGB LED 스트립.



USB SSD 어댑터.

https://a.co/d/7OTCfx8



SSD(어떤 좋은 브랜드도 괜찮을 거야)

https://a.co/d/gcwSod1





노트:

• 모든 나사는 M3x8mm이지만, Pi 위에 있는 상판의 뒷면에 있는 부착 나사는 최대 6mm 길이여야 합니다.

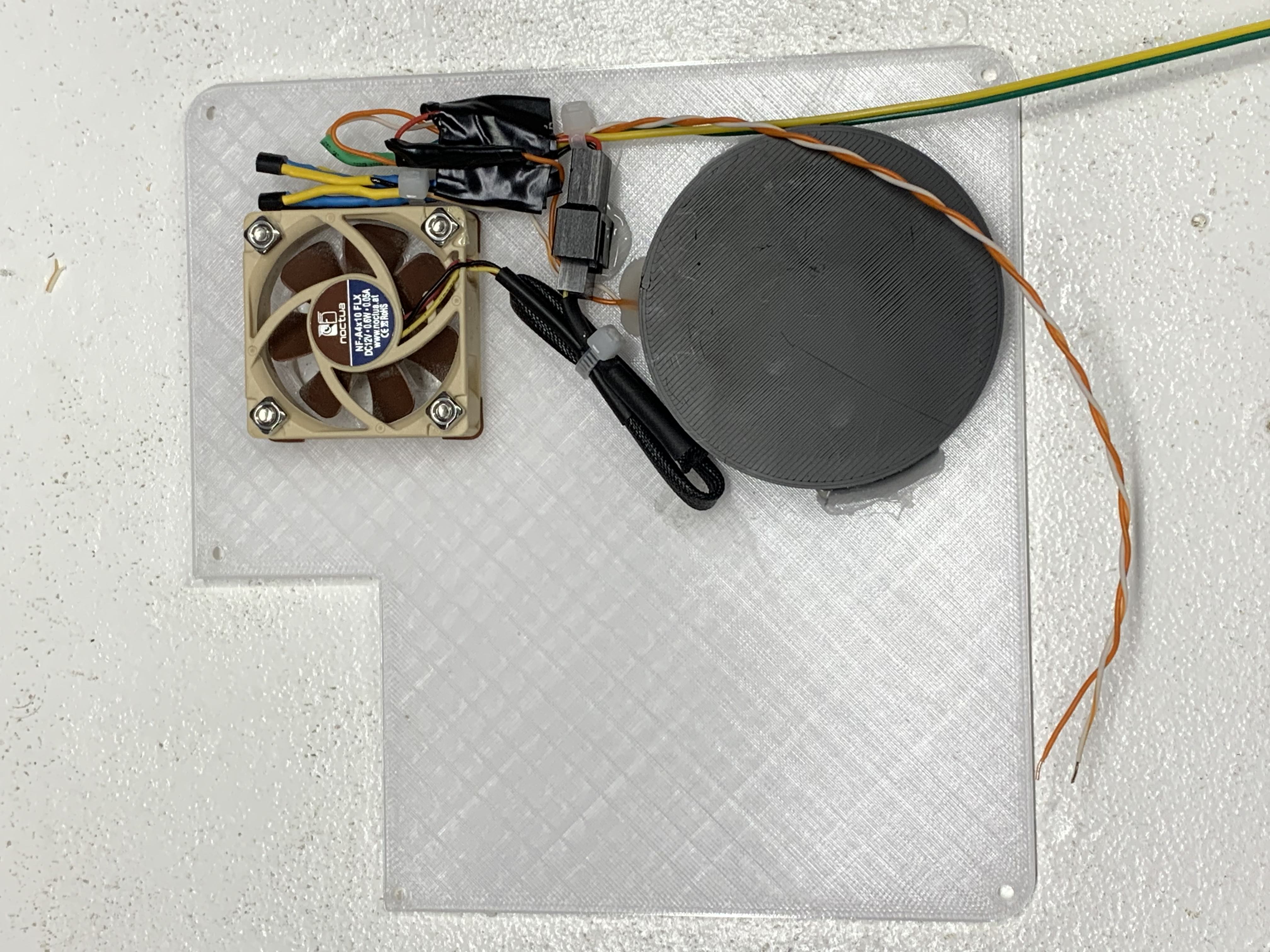

• 백라이트 상단은 두 색상의 인쇄물입니다(저는 하얀색과 투명 PETG를 사용했습니다).
• 서버는 1U급 랙에 들어갈 수 있을 정도로 얇습니다.
• 몇몇 작은 트랜지스터와 HACS RPi GPIO 애드온을 사용하여, 저는 홈 어시스턴트 자동화를 통해 팬과 LED 스트립을 모두 제어하고 있습니다.
• 팬은 프로세서 온도에 따라 몇 분마다 켜지고 끄어집니다. 이를 통해 온도가 110F를 초과하지 않도록 합니다.
• LED 스트립은 프로세서 사용량이 5% 이상으로 올라가면 몇 분 동안 켜지도록 설정되어 있고, 이는 간단한 CPU 로드 표시기의 역할을 합니다.
  • 저는 이것을 위해 12V(색상 일관성) RGB LED 스트립과 XL6009 전압 부스터를 사용했습니다. 이를통해 5V의 Pi 전압을 LED 스트립, 팬, 그리고 제어 트랜지스터를 위한 12V로 올릴 수 있었습니다.
