Una re-subida deEl diseño de Fortzero en Thingiverse..

La carpeta "Archivos originales" contiene los archivos originales disponibles en Thingiverse.

Además, he subido un archivo de Fusion 360 que puedes usar para personalizar los orificios del motor, así como un archivo STEP exportado que usa las dimensiones de los orificios modificadas que necesitaba para mi motor.

Los parámetros editables son:

• Tamaño del orificio del motor - el tamaño del orificio para el motor.
• Tamaño del orificio del tornillo del motor - el tamaño de los dos orificios del tornillo para el motor.
• Distancia entre tornillos - la distancia entre los centros de los dos orificios de los tornillos.

Los cuatro tamaños de los orificios de los tornillos para la tapa no son actualmente personalizables, tienen el tamaño original de 2 mm, que está destinado a ser roscado para un tornillo M2.5. Se recomiendan tornillos M2.5x8.

El modelo STEP exportado también utiliza valores de 2 mm para los tornillos del motor (lo que significa que también necesitan ser roscados para tornillos M2.5), el tamaño del orificio del motor es de 6 mm y la distancia entre los orificios de los tornillos es de 14 mm.

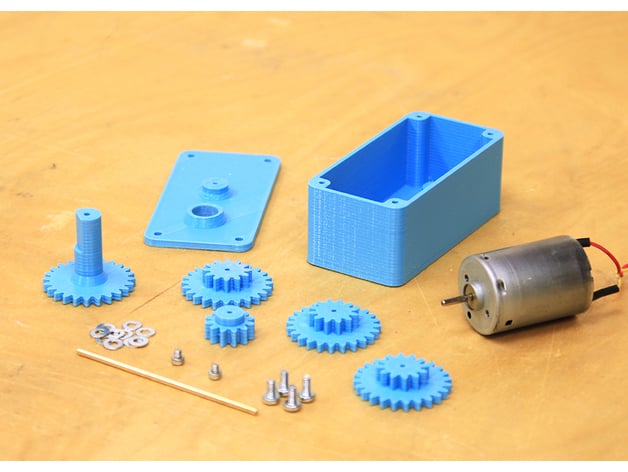

Todos los engranajes originales deberían funcionar con esta carcasa modificada. Consulte los detalles originales de Thingiverse para las instrucciones de montaje.
