Hey,
Gridfinity ist großartig, aber für große Projekte brauchen sie lange zum Drucken und verbrauchen ziemlich viel Filament.
Ich habe diese Behälter entworfen, die leere Toilettenpapierrollen verwenden, um beides zu reduzieren.
Andere Kartons, wie zum Beispiel Müsli- und Tiefkühlpizzakartons, funktionieren ebenfalls.
Der Karton wird einfach in die 3D-gedruckten Teile eingepresst, so dass kein Klebstoff erforderlich ist.
Die Druckzeit und der verwendete Filament werden im Vergleich zu den Standard-Gridfinity-Behältern erheblich reduziert.

Aktualisierungen:

Wenn es irgendwelche Probleme mit den neuen Dateien gibt, fühlen Sie sich frei, mich zu kontaktieren.
Dies wird wahrscheinlich die letzte Überarbeitung dieses Projekts sein.

v4 → v4.1:

• Habe einige falsche Abmessungen auf den Gridfinity-Deckeln aktualisiert.

v3 → v4 :

Jetzt ist Version 4 online. Diese wird einige Verbesserungen im Vergleich zuv3.:

• Gridfinity-Mülleimer stapeln sich besser.
• Gridfinty-Behälter passen besser zur Grundplatte.
• Die Gridfinity-Mülleimerbasis ist einfacher zu drucken.
• Ungefähr gleiche Druckzeiten und verwendeter Filament.
• Die Basic-Behälter und die Vorlage blieben gleich.
• v3 kann immer noch als ZIP-Datei im Abschnitt "Andere Dateien" heruntergeladen werden.

Drucken:

Ich habe diese mit einer 0,4 mm Düse und einer 0,2 mm Schichtdicke gedruckt.
Keine Unterstützung nötig.
Die Gridfinity-Basisplatten können etwas schwierig zu drucken sein. Wenn Sie Probleme damit haben, gibt es eine einfach zu druckende Version.

Modelle:

Für einen kompletten Mülleimer müssen Sie ein Paar Deckel und Basen drucken, die die gleichen Abmessungen haben.
Du brauchst auch die Vorlage, um den Karton auf die richtige Größe zu schneiden.


Basische Bin
Sie haben eine kürzere Druckzeit und verbrauchen weniger Filament.
Aber sie sind nicht kompatibel mit den Gridfinity-Basisplatten und nicht stapelbar.

Gridfinity Mülleimer:
Diese sind kompatibel mit Gridfinity, verbrauchen aber mehr Filament.
Es gibt zwei Varianten der Grundplatte. Die normale Version druckt schneller, ist aber etwas schwieriger zu drucken.
Dein Drucker benötigt eine gute Haftung auf der Bauplatte und muss in der Lage sein, Überhänge zu überbrücken.
Die „*_easy_print“-Dateien haben eine größere Kontaktfläche mit dem Bett, benötigen aber mehr Zeit zum Drucken und verbrauchen mehr Filament. Ich würde empfehlen, zuerst die normale Grundplatte auszuprobieren und die „*_easy_print“-Dateien nur dann zu verwenden, wenn Ihr Drucker sie nicht verarbeiten kann.

Vorlage:
Dies wird verwendet, um zu markieren, wo der Karton geschnitten werden muss. Die verschiedenen Behältergrößen erfordern unterschiedlich beabstandete Ausschnitte. Die Vorlage enthält Markierungslöcher für jede Behältergröße.
Es ermöglicht unterschiedliche Höhen. Diese sind auch in Gridfinity-Einheiten (Schritten von 7 mm) angegeben.
Wenn du stattdessen ein Lineal verwenden möchtest. Hier ist der Abstand zwischen den Löchern:


Vorlagenloch	Abstand
1x1	80 mm (3,14 Zoll)
2x2	110 mm (4,33 Zoll)
1x2	120 mm (4,7 Zoll)

Vorlage Klein:
Kleine Version der Vorlage. Kann nur zur Markierung der Länge der Ausschnitte verwendet werden.
Du musst selbst zwei parallele Linien in der gewünschten Höhe zeichnen.

Weitere Varianten:
Ich habe Anfragen für verschiedene Varianten der Behälter erhalten. Ich werde sie diesem Ordner hinzufügen. Derzeit enthalten andere Varianten:

• Gridfinity Magnetische Basis: Gridfinity-Basisvariante mit Montage-Löchern für Magnete.


Montage:

Hier ist eine kleine Anleitung, wie man die Behälter zusammenbaut. Es ist ein bisschen knifflig, aber wenn man den Dreh raus hat, geht es ziemlich schnell.
Ich würde empfehlen, mit einem 1x1-Behälter zu beginnen, da die kleineren einfacher zu montieren sind als die größeren.

Was du für dieses Beispiel brauchst:

• 1x1-Basis (es spielt keine Rolle, ob du Basic oder Gridfinity verwendest)
• 1x1 Deckel (es spielt keine Rolle, ob du Basic oder Gridfinity verwendest)
• Die Vorlage (wenn du ein Lineal verwendest, benutze die Maße aus dem Modellabschnitt)
• Schere oder andere Mittel, um den Karton zu schneiden.


Schritt 1:Bereite die Tube vor.

Wenn du eine leere Toilettenpapierrolle verwendest, schneide die Tube in zwei Hälften und lege sie flach hin.

Schritt 2: Markieren Sie die Größe.
Verwenden Sie die Vorlage, um zu markieren, wo der Karton geschnitten werden soll.
Abhängig von der Größe des Behälters benötigen Sie unterschiedliche Löcher auf der Vorlage und eine unterschiedliche Menge an Kartonstreifen.
Die Vorlagenlöcher sollten auf dem Druck aufgetragen werden.

Größe	Zahlenstreifen	Vorlagenlöcher
1x1	2	1x1
1x2	2	1x2
1x3	3	2x2
1x4	4	2x2
2x2	3	2x2
2x3	4	2x2
2x4	5	2x2
3x3	4	1x2
3x4	5	1x2
4x4	6	1x2

In diesem Beispiel wird ein 1x1-Container mit einer Höhe von 21 mm gebaut, daher werden 2 Kartonstreifen benötigt.

Die gelben Löcher werden mit der Vorlage, wie im Bild gezeigt, markiert, um die Streifen der gewünschten Größe zu erhalten.

Schritt 3: Schneiden

Du kannst die Vorlage als Lineal verwenden, um die Punkte zu verbinden und mit dem Ausschneiden der Form zu beginnen.
Pro-Tipp: Die Vorlage ist so gestaltet, dass sie die Überprüfung auf Rechtwinkligkeit und 90°-Winkel ermöglicht.
Ich würde empfehlen, einen Box-Cutter (für Erwachsene) oder eine Schere (für Kinder) zu verwenden, um den Karton zu schneiden.
Es ist wichtig, hier präzise zu sein, da die Montage sonst möglicherweise nicht so einfach ist.

Schritt 4: Montagebasis

Beginnen Sie damit, die Kartonstreifen auf der Grundplatte zusammenzusetzen.
Es gibt breitere Taschen in den Wänden, wo zwei Streifen sich überlappen werden.

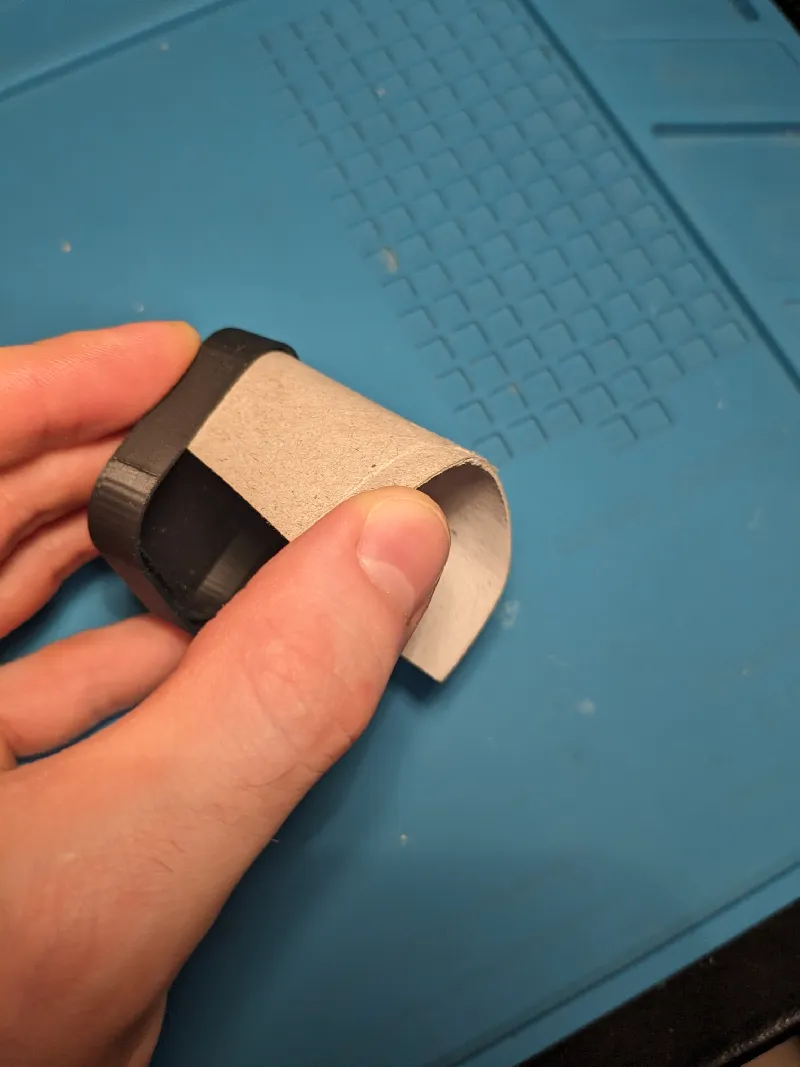

Stecke das Ende des Kartonstreifens in die Tasche. Halte es mit deinem Daumen fest, wie in der Abbildung gezeigt. Auf diese Weise kann es nicht wieder herausspringen.
Halte es weiterhin so, bis der Einführungsstreifen fest eingepasst ist.

Benutze deine verbleibende Hand, um den Rest des Kartons langsam einzuklemmen. Wenn du dabei Probleme hast, schau dir die Tipps an.

Sobald der ganze Streifen untergetaucht ist, drücken Sie ihn vorsichtig tiefer hinein. Verwenden Sie dafür nicht viel Kraft, der endgültige Presspass wird erst durchgeführt, wenn alles zusammengebaut ist, aber es sollte fest genug sein, damit es nicht wieder herausspringt.

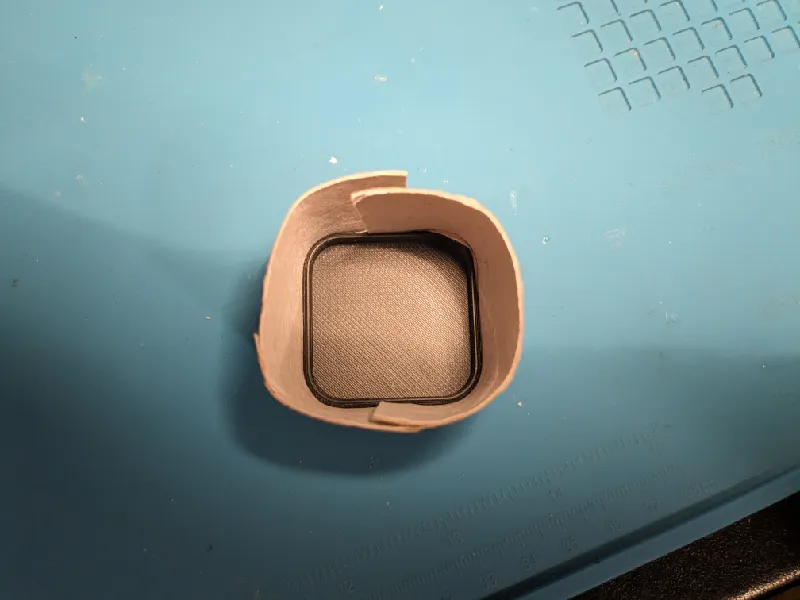

Wiederholen Sie dasselbe für den zweiten/dritten Streifen.

Tipps:

• Habe immer alle Kartons im Mülleimer (nicht draußen hängend). Im Inneren befindet sich eine Fase, die die Kartons in die Nut führt, wenn man sie nach unten drückt.
• Die Außenwand ist höher, also solltest du zuerst den Karton von innen in Richtung der Außenwand drücken. Danach drücke ihn sanft nach unten, um ihn in der Rille zu befestigen.
• Es ist wichtig, dass die Kanten sauber sind. Vor allem die Toilettenpapierrollen können ausfransen und weich werden, was es zunehmend schwieriger macht, sie zusammenzusetzen. Wenn das der Fall ist, müssen Sie sie erneut schneiden oder neue Streifen verwenden.
• Gib nicht auf, es wird viel einfacher nach ein paar Mülleimern.

Schritt 5: Bereiten Sie sich auf den Deckel vor.

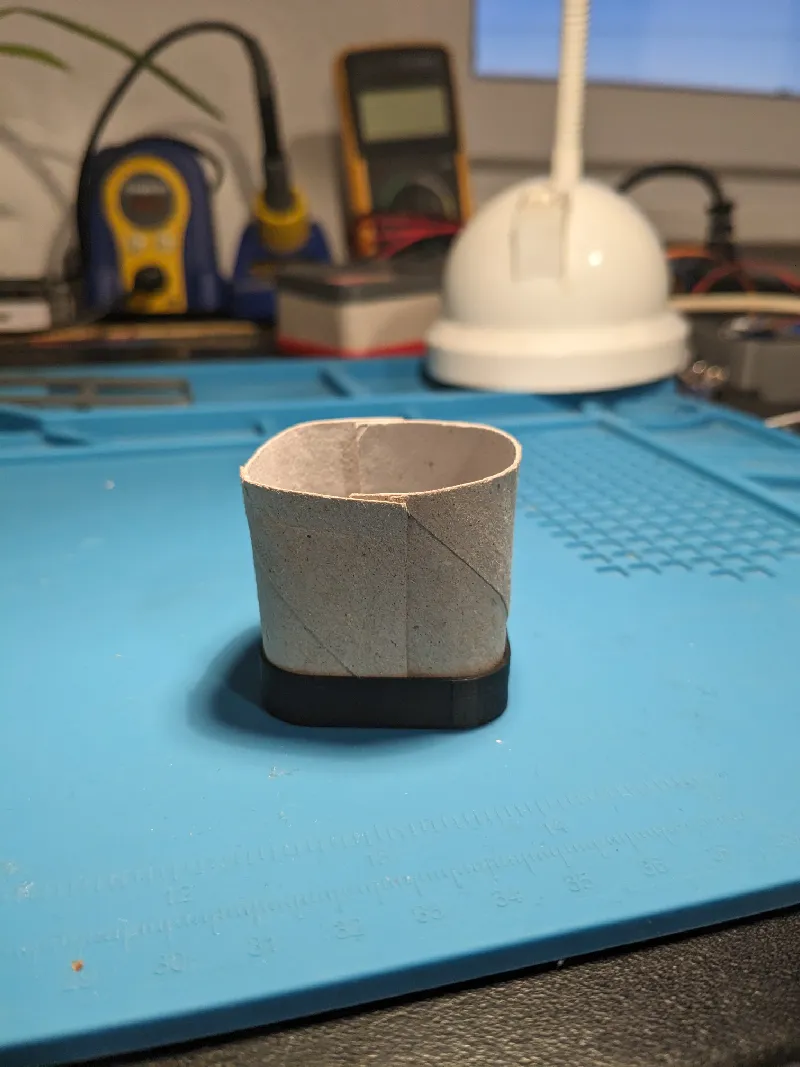

Bereiten Sie die Montage des Deckels vor. Versuchen Sie, die Form des Kartons so ähnlich wie möglich dem Deckel anzupassen. Das bedeutet, die geraden Teile zu glätten und die Ecken zu biegen.
Du solltest auch sicherstellen, dass die Oberfläche, auf der der Deckel sitzen wird, so eben wie möglich ist.
Die Enden der Streifen sollten ebenfalls vertikal sein, nicht in einem Winkel.
Um zu verhindern, dass die Streifen herausspringen, benutze eine Hand, um sie nach unten zu drücken, und die andere, um die Reinigung durchzuführen.

So sollte es sein.Nicht schauen:



Das ist, wie es ist.sollte aussehen:







Schritt 6: Deckel montieren

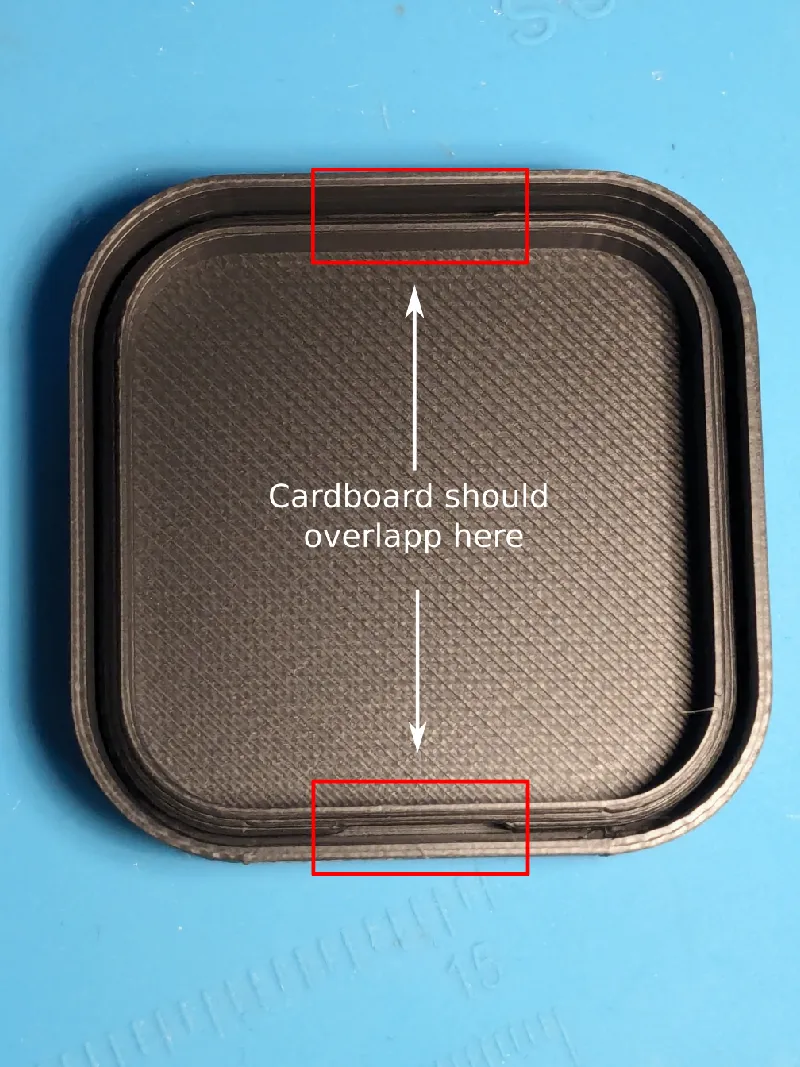

Setzen Sie den oberen Deckel auf.Stellen Sie sicher, dass die Taschen für den überlappenden Karton mit dem überlappenden Karton übereinstimmen (siehe Schritt 4).
Versuche zuerst, den gesamten Karton in den Deckel zu bekommen. Arbeite dich entlang des Umfangs vor.
Drücke immer den Karton an der Außenwand und drücke ihn dann nach unten.
Stellen Sie sicher, dass jedes Stück Karton in der Rille ist.


Schritt 7: Fertig
Pressen Sie alles zusammen. Sie können ziemlich viel Kraft anwenden. Es ist überraschend, wie stabil diese Kisten sind.
Wenn sie irgendwie nicht zusammenhalten, kannst du etwas CA-Kleber auf die Fase auftragen, um das zu beheben.
Aber das war nie ein Problem für mich.

Gratulation zum Zusammenbau deines ersten Mülleimers.
Wenn dir das Projekt gefällt und du mich unterstützen möchtest, fühle dich frei, es zu liken, zu kommentieren und/oder eine Marke deiner Mülleimer hinzuzufügen :)

Anpassbare Behälter:

Ich habe alles als Step-Dateien exportiert, damit ihr es modifizieren könnt. Ich habe FreeCad als mein CAD-Tool verwendet. Dieses Projekt war sehr eilig, daher ist das Design nicht das sauberste.

Wenn du deine eigenen Container modellieren möchtest, hier ist ein einfacher Einstiegsleitfaden.

Schritt 1:

Der Container besteht hauptsächlich aus einer Skizze, die entlang eines Pfades geschwenkt wird.
Für einfache Mülleimer wird die folgende Skizze sowohl für den Deckel als auch für die Basis verwendet.




Für den Gridfinity verwenden der Deckel und die Basis unterschiedliche Skizzen (linke Basis, rechter Deckel).







Ich habe diese Skizzen als Gesichter exportiert. Sie können diese Step-Dateien direkt verwenden, wenn Sie nur Behälter mit benutzerdefinierten Abmessungen benötigen und beispielsweise die Dicke des Kartons nicht anpassen müssen. Die Dateien beginnen mit dem Namen "sketch_".


Schritt 2:

Erstelle deine Containerform. Die Skizze für eine 1x1-Containerform sieht so aus.

Jetzt kannst du die erste Skizze entlang dieses Pfades streichen. Dies wird die Grundform des Behälters erzeugen.

Nächste Schritte:

• Extrudiere den Boden für die Grundplatte.
• Erstellt eine Tasche, in der sich zwei Teile des Kartons überlappen. Ich verwende hierfür eine 0,5 mm breite Tasche.
• Berechne den Umfang des Behälters. Dieser Wert entspricht der Länge des benötigten Kartonstreifens.
• Entscheide, wie viele Kartonstreifen und welche Länge du benötigst, und erstelle eine Vorlage.
• Wenn du deinen benutzerdefinierten Container mit Gridfinity kompatibel machen möchtest, musst du einige benutzerdefinierte Funktionen für die Basis hinzufügen, damit es mit der Gridfinity-Basisplatte funktioniert.
  Du kannst meine Modelle als Referenz verwenden.
• Für meine Gridfinity-Behälter habe ich eine benutzerdefinierte Unterstützung für die Basis hinzugefügt, um die Menge an verwendetem Filament zu reduzieren und das Überbrücken zu erleichtern.
