まとめ
説明：

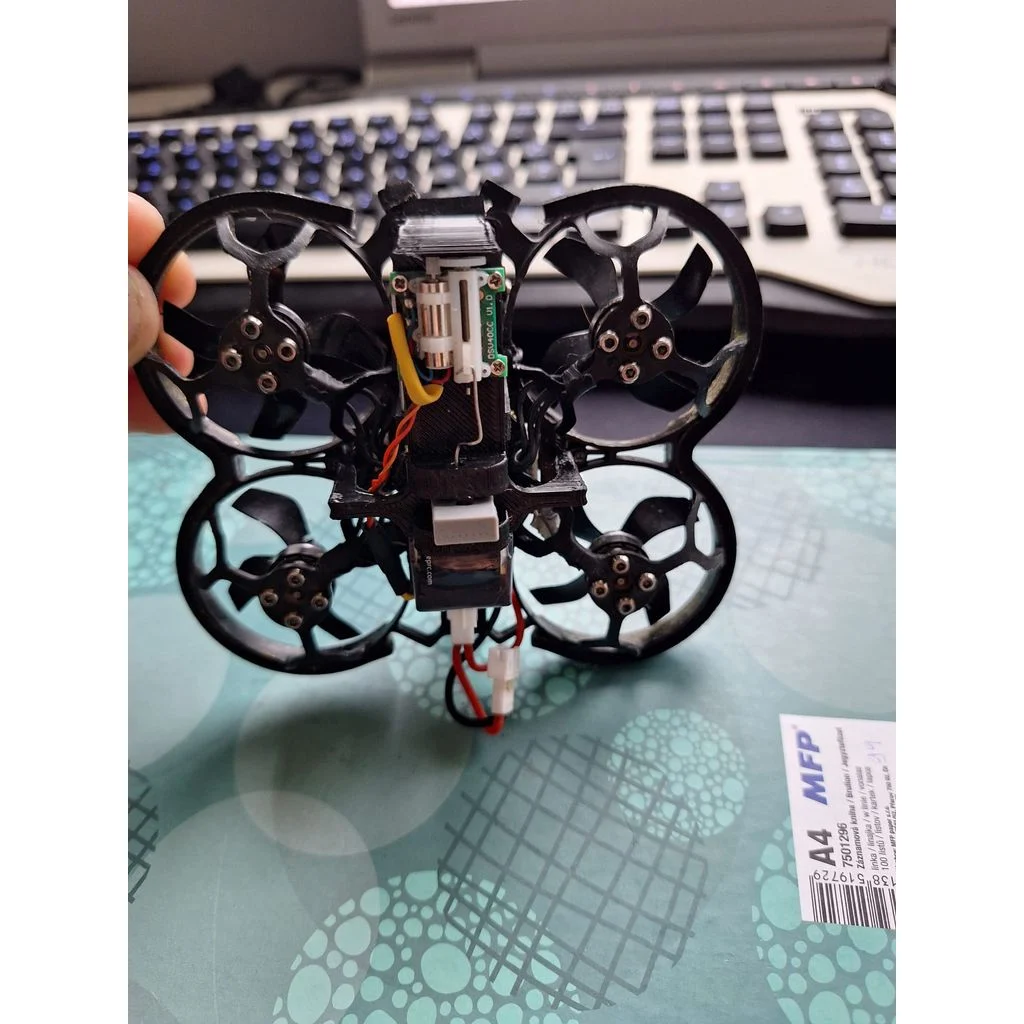

これは、GEPRC TinyGO FPVドローン用の3Dプリンテッドマウントで、空中で物を落とす際にSpektrum 1.8gサーボを固定するように設計されています。
これはBetaflightのservo_tilt機能を利用しており、LEDピン(B01)、グランド、5V出力を経由してフライトコントローラに接続されています。
サーボに損傷を与えないように、5VラインはAMS1117電圧安定器を使用して3.3Vに調整されています。
指示：
その部分を印刷してください。
サーボケーブルを接続してください：
LEDピンへの信号(B01)
3.3V用の「AMS1117」を経由して5Vへの電源供給(GNDも必要)
グラウンドからGNDへ
ベータフライトで：
設定タブでservo_tiltとLED_STRIPを有効にしてください。
クライアントライブラリに移動し、次のように入力してください。
リソース LED_STRIP 1 NONE
リソースSERVO 1 B01
(これは、サーボに使用するLEDピンを再マッピングします。)
サーボタブで、AUX 2をサーボ1に割り当てます。
形状のあるペーパークリップを取り、サーボアームとマウントの穴にそれを差し込みます。
好きなものを小さな部分に取り付けてください。これで、飛行中にそれを落とすことができるようになります！
印刷設定
プリンターのブランド：
クリエーリティ
プリンター:
CR-6 SE
ラフト：
問題ないです
サポート：
はい
解決策：
0.2 mm
充填：
20%以上
フィラメント材料：
PETG
