Моя серия образовательных механических примеров.

Эта модель является одним из моих примеров образовательных механических механизмов на базовых пластинах размером 80 мм х 80 мм.
Вы можете найти все модели этой серии в этой коллекции =>[Примеры механических механизмов]



Нынешняя модель.

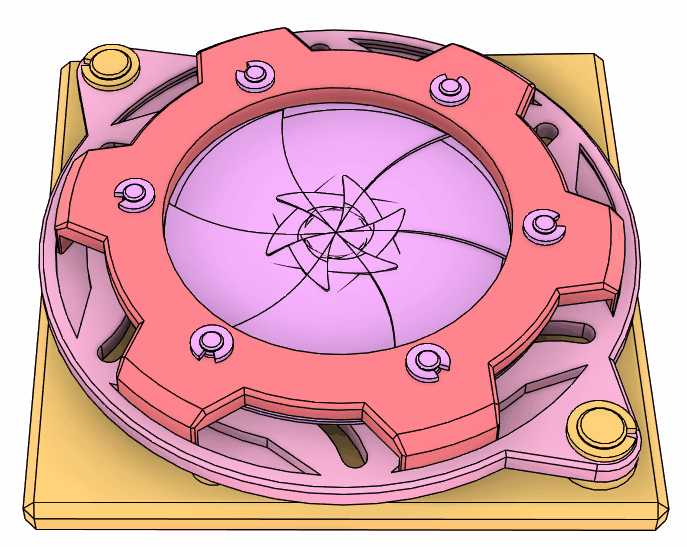

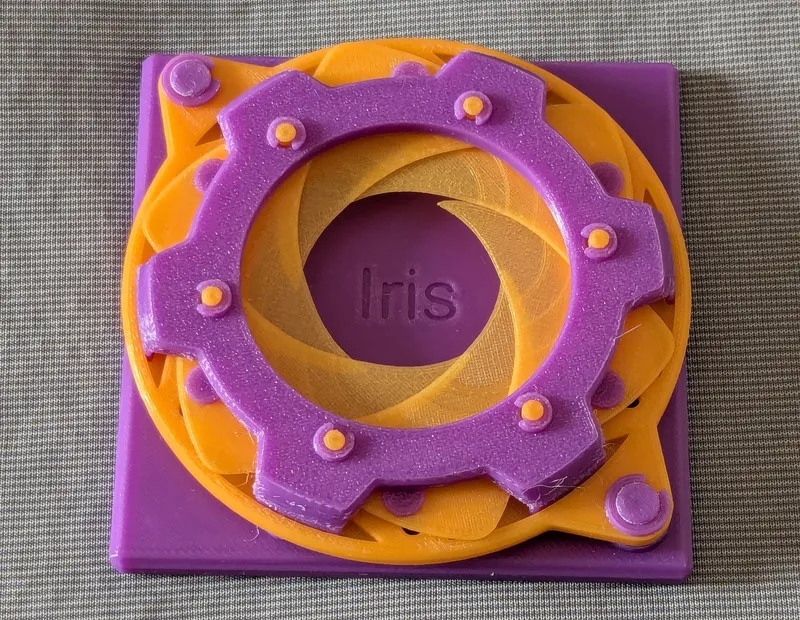

Это образовательная модель радужной оболочки, где тонкие лезвия открываются и закрываются, не изменяя круговую форму апертуры.



Краткое описание.

Механическая ириска используется в объективах сложных фотоаппаратов для регулировки яркости поступающего света.



В этой модели каждое тонкое лезвие треугольной формы имеет поворотный шарнир в одном углу, и этот шарнир закреплен на кольце управления. Каждое лезвие также имеет штифт возле своего внешнего края, и штифт проходит внутри паза на другом кольце. Когда два кольца вращаются относительно друг друга, паз действует как



Здесь шесть лезвий расположены равномерно по окружности. Их синхронное движение открывает и закрывает апертуру симметрично. Каждое лезвие не является идеальным треугольником; вместо этого его края сделаны так, чтобы апертура оставалась близкой к кругу на протяжении всего движения.

Лезвия тонкие и гибкие, поэтому они могут перекрывать друг друга, когда апертура закрыта.



Чехол.

Эта модель совместима с включенным чехлом.В моём первом сете..



Печать.

• Используйте модели, названные???-printable.stlдля печати.
  Модели по имени???-assembled.stlОни предоставляются лишь для того, чтобы показать, как их следует собирать.

• ИспользуйтеХорошо высушенный PETG.чтобы обеспечить лучшую точность размеров.
• ИспользуйтеВысота слоя - 0,1 мм или 0,08 мм.чтобы иметь более гладкие поверхности.
• Используйте медленную скорость печати для выступающих частей.
• Выберите."Случайное" положение шва.чтобы обеспечить более плавное вращение.
  Случайно распределённый шов должен легко изнашиваться после некоторого ношения. Печать.

Шлифовка и полировка.

Обратите внимание, что в этой модели вращение оснований для подшипников намеренно сделано не слишком плавным.

Иногда шестерни страдают от эффекта склейки и/или эффекта слоновой ноги, что приводит к слишком тесному прилеганию к валам (они спроектированы с радиальным зазором в 0,15 мм).

Если вы видите неровную поверхность на стержнях из-за натяжения, отшлифуйте неровности небольшим кусочком наждачной бумаги.

Если вы чувствуете, что шестерни не вращаются плавно из-за эффекта слона, немного расширьте отверстие, используя тонкий круглый файл.

Без этих проблем детали должны вращаться очень плавно с минимальным трением.



Ассамблея.

Во-первых, наденьте штифты на лезвия.

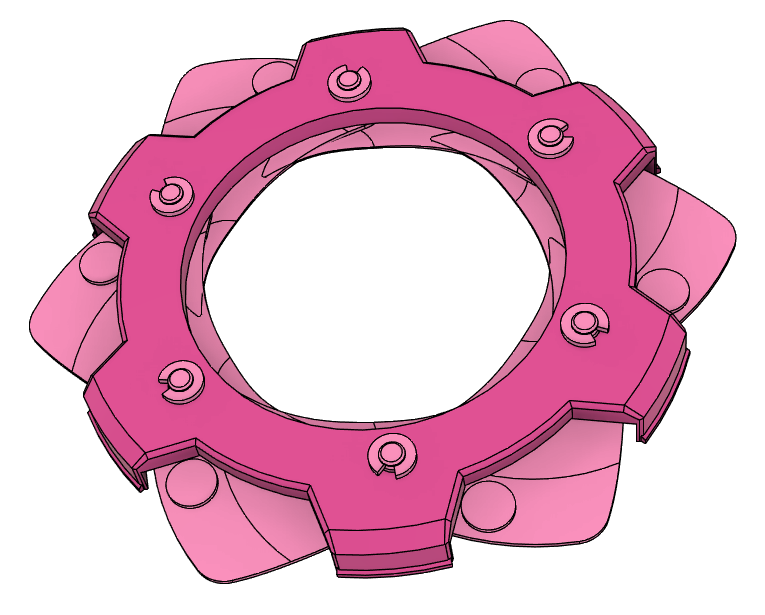

Затем соберите лезвия на контрольном кольце на шарнирах и закрепите их с помощью фиксирующих колец.

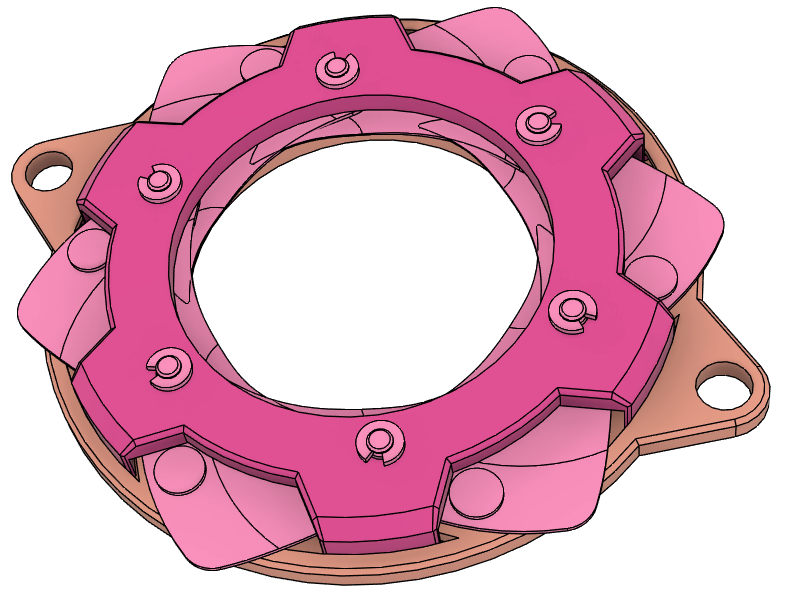

Вставьте штифты в пазы на большем кольце и защелкните ножки контрольного кольца в направляющие рельсы на большем кольце.

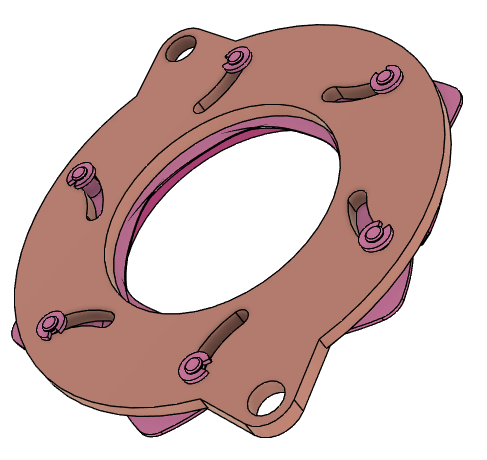

Закрепите штифты с помощью фиксирующих колец на задней стороне.

На этом этапе проверьте, можно ли плавно открывать и закрывать апертуру путем относительного вращения двух колец.

Затем закрепите внешнее кольцо на базовой пластине с помощью больших удерживающих колец.



Обновления.

• Предварительный просмотр обновления от 9 декабря 2025 года (версия 137).
  • Штифт с увеличенным анкерным диском (+0,8 мм в диаметре).@samol_101871 любезно сообщил об этом.что, в зависимости от среды печати, опорные диски штифтов могут мешать контрольному кольцу и препятствовать плавному вращению. Ожидается, что увеличенная версия не будет полностью выходить из контрольного кольца и не застрянет там. Однако, поскольку мой принтер в настоящее время не работает, он ещё не протестирован. Он будет официально выпу
• 2025-12-05 (v80b)
  • Кольцо управления было перевернуто в файле Iris v80-printable.stl.

Другие примеры.

Вас также могут заинтересовать модели в моих примерах образовательных механических механизмов.

Найдите их в этой коллекции:
https://makerworld.com/collections/15048577-мои-образовательные-модели-механизмов



Счастливой печати!

Выражение благодарности.

Я увлёкся Gears of War благодаряК. Кудзуки.Это потрясающе.Статьи.иВидео на YouTube.. Многие из механизмов, показанных в этом сериале, были взяты из введений.Его веб-сайт.. Он также делаетОтличные модели снаряжения.Сам он. Этот сериал не существовал бы без его вдохновения.

Я много узнал о технических деталях проектирования профилей зубьев шестерней отВеб-сайт Haguruma-No-Hanashi.. Я действительно благодарен за это.
