Le Drive-In Barbie.

Crée ton propre diorama de style Barbie avec l'écran de drive-in et le projecteur.Vidéo

L'écran abrite un affichage LCD de 3,5 pouces et un Raspberry Pi Zero. Le projecteur abrite une LED RGB. Vous pouvez utiliser le boîtier d'affichage ou le projecteur dans d'autres projets.

L'interface web et les informations de configuration du Raspberry Pi sont disponibles ici.ici..

NB : ne convient pas aux enfants en raison de petites pièces qui pourraient constituer un risque d'étouffement.


Matériel informatique.

• Raspberry Pi Zero 2W.
• Écran LCD de 3,5 pouces Waveshare.
• Module LED RGB de Duinotech.
• 4 vis M2x4 pour le boîtier de l'écran.
• 4 vis M2x6 pour le projecteur.

Assemblage - projecteur.

• Installation du câble pour le module LED (NB : j'ai désoudé les broches d'en-tête et soudé les fils directement au module).
• Pousser les bobines sur le support à bobines.
• Poussez le support de bobine dans l'arrière du projecteur.
• Installons la lentille à l'avant du projecteur.
• Localisons le module LED à l'avant du projecteur.
• Visser le projecteur arrière sur le projecteur avant.
• câble de route passant par la base du projecteur.
• Poussez l'assemblage du projecteur dans la base.

Assemblage - Écran.

• Orientez l'affichage avec l'en-tête en haut de l'étui - l'autre orientation ne fonctionnera pas car l'écran est décentré.
• Collez l'écran en place à l'aide de colle chaude.
• Insérez la carte SD et le câble pour le projecteur dans le connecteur RPI. NB : j'ai utilisé un connecteur JST à 4 broches au lieu de Dupont pour gagner de l'espace entre le RPI et l'écran.
• Installons Raspberry Pi au-dessus de l'écran.
• Visser à l'arrière du boîtier.

Creality.

CR-10

Non.

Non.

0,2 mm.

25 %

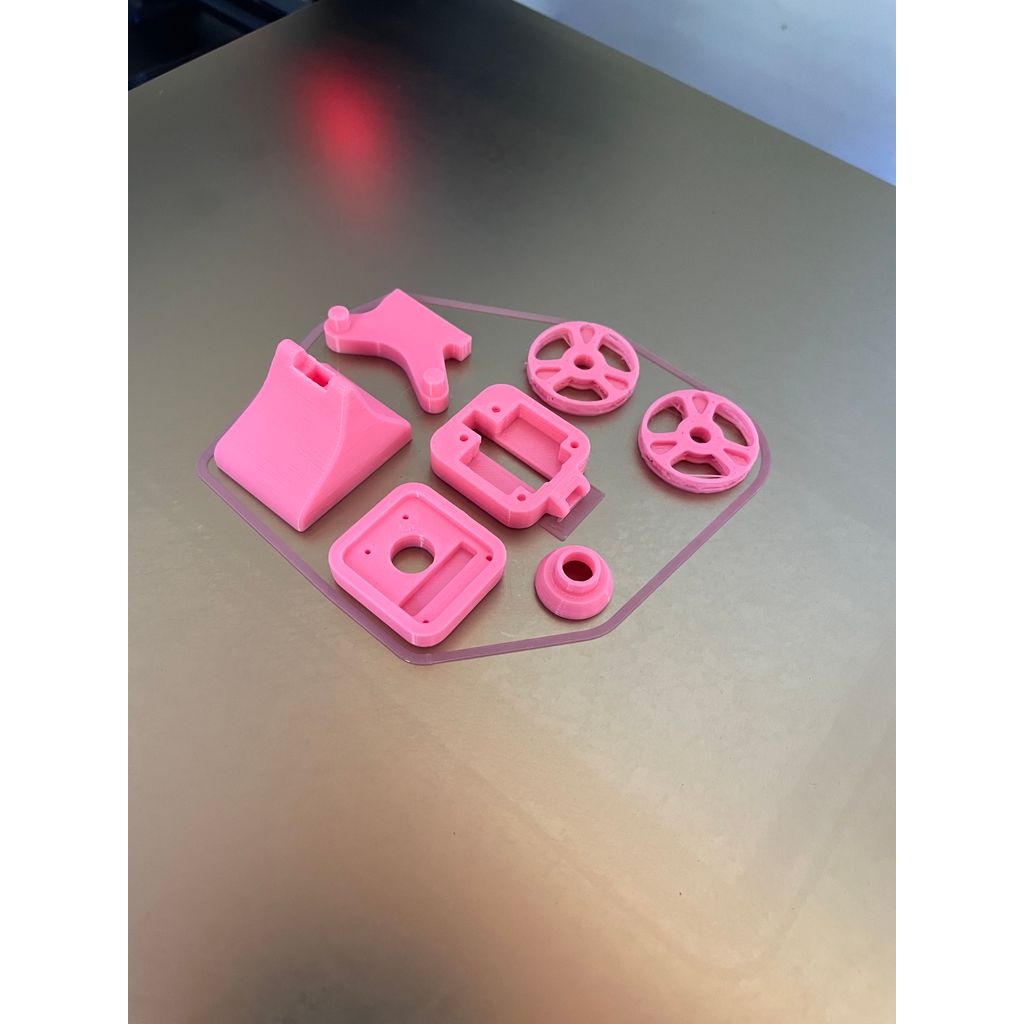

Voir les images pour les orientations d'impression - veuillez noter que certaines parties ont été légèrement modifiées, mais l'orientation d'impression reste la même. Assez simple à imprimer, vous devriez pouvoir imprimer sans support.
