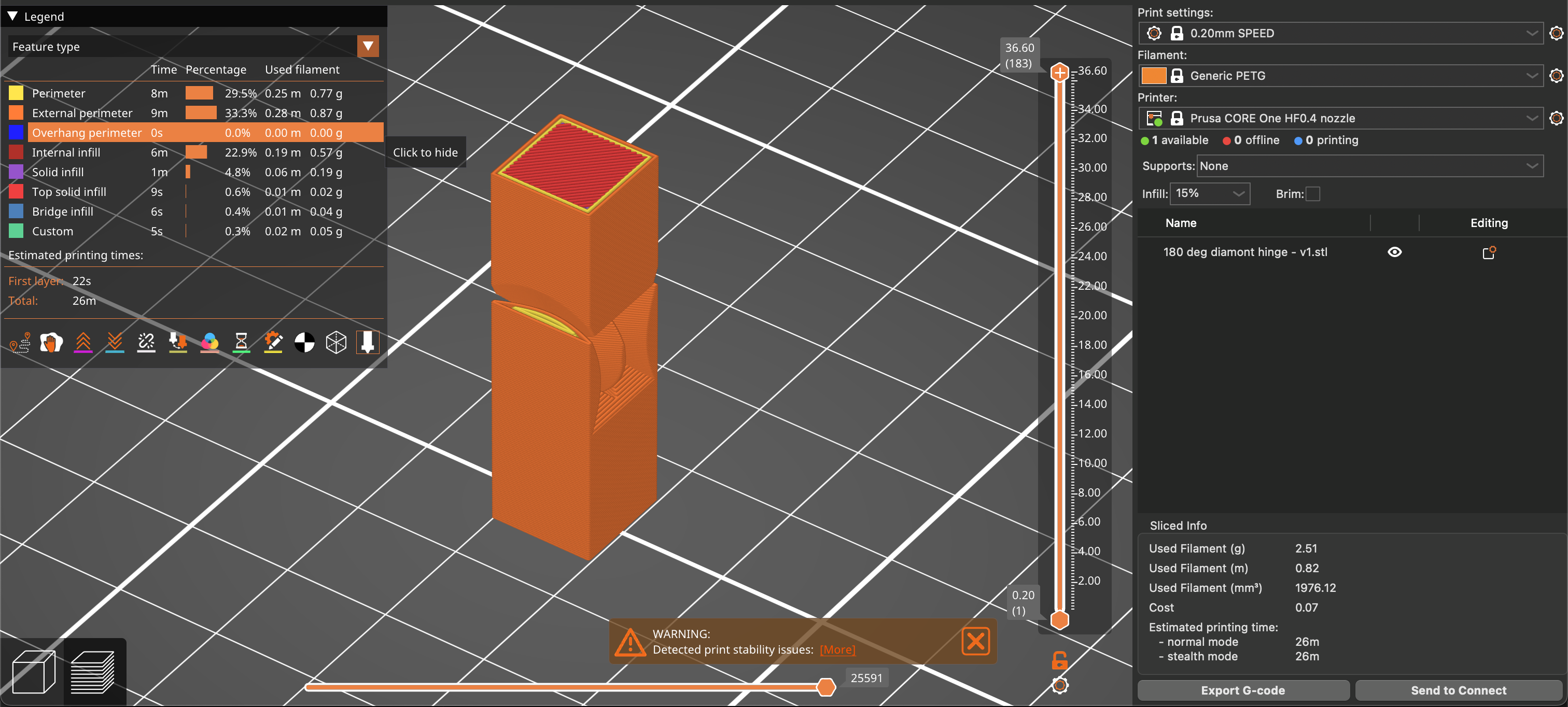

Dieses Scharnier ist so konzipiert, dass es ohne Stützen in jeder Richtung an Ort und Stelle gedruckt werden kann, mit einem Minimum an überhängenden Umrissen.

Schauen wir uns das Scharnier im Detail an. Zunächst einmal ist das Scharnierdesign verfügbar und kann angepasst werden aufOnshape.

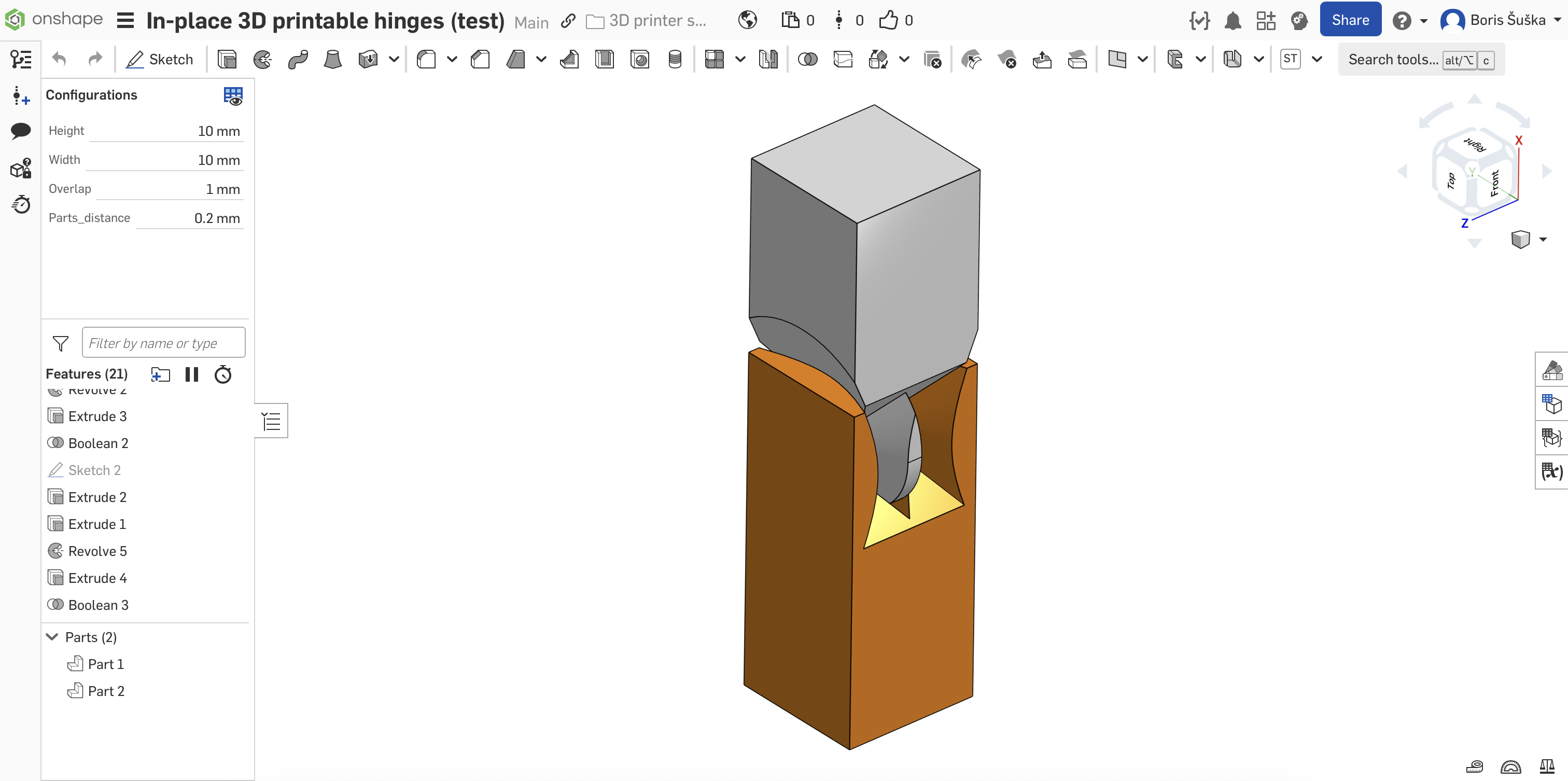

Dies ist eine Schnittansicht des Scharniers. Der mittlere Teil des Scharniers ist diamantförmig. Aufgrund seiner Form kann es in dieser Richtung ohne Stützen gedruckt werden.

Es gibt ein kleines Gesicht auf einem Kegel, um die Haftung zu verbessern, wenn es auf der Seite gedruckt wird. Die Größe des Gesichts kann durch den Overlap-Parameter geändert werden. Wenn es für Ihr Design zu locker ist, können Sie den Parts Distance-Parameter anpassen.

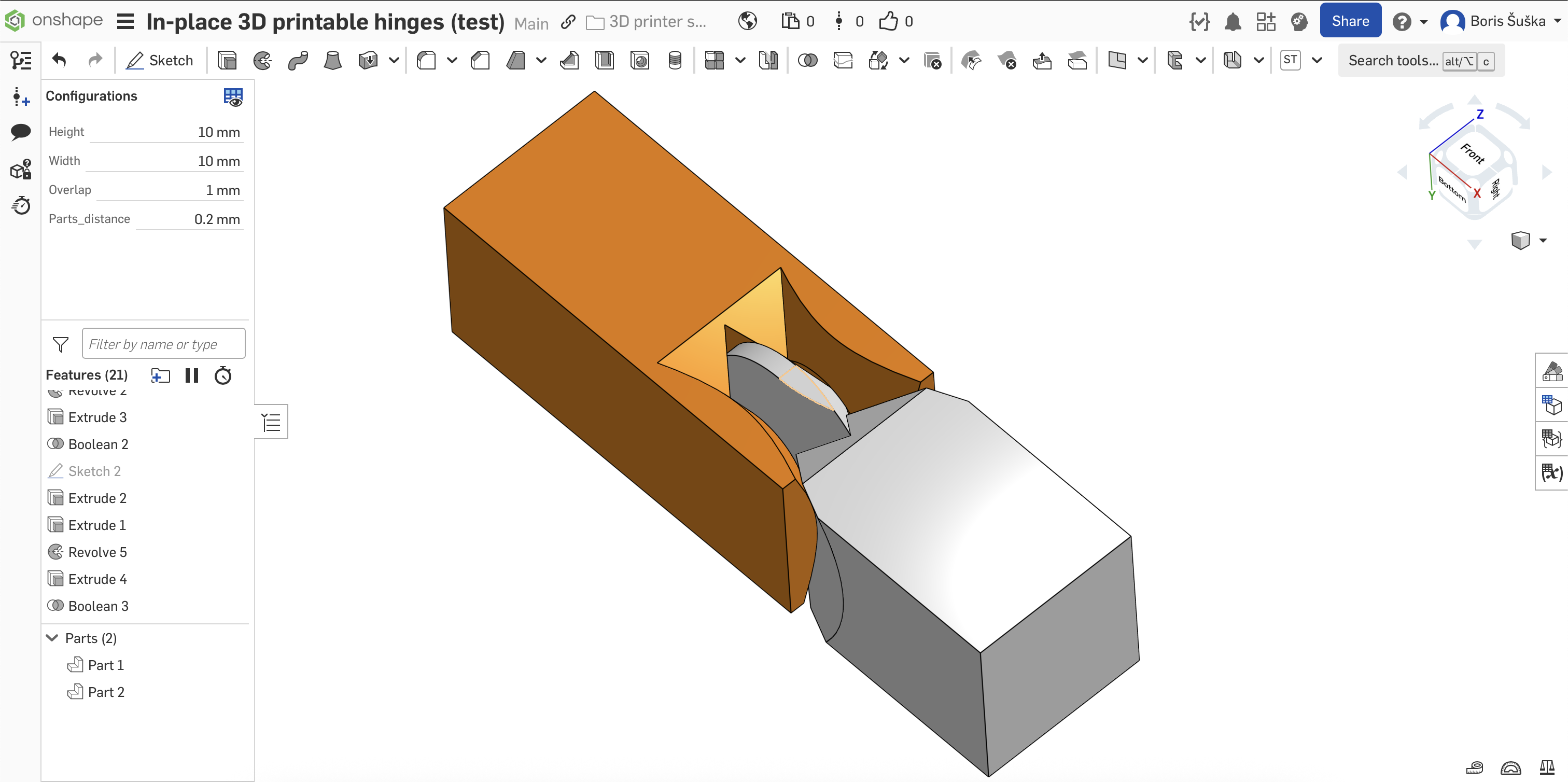

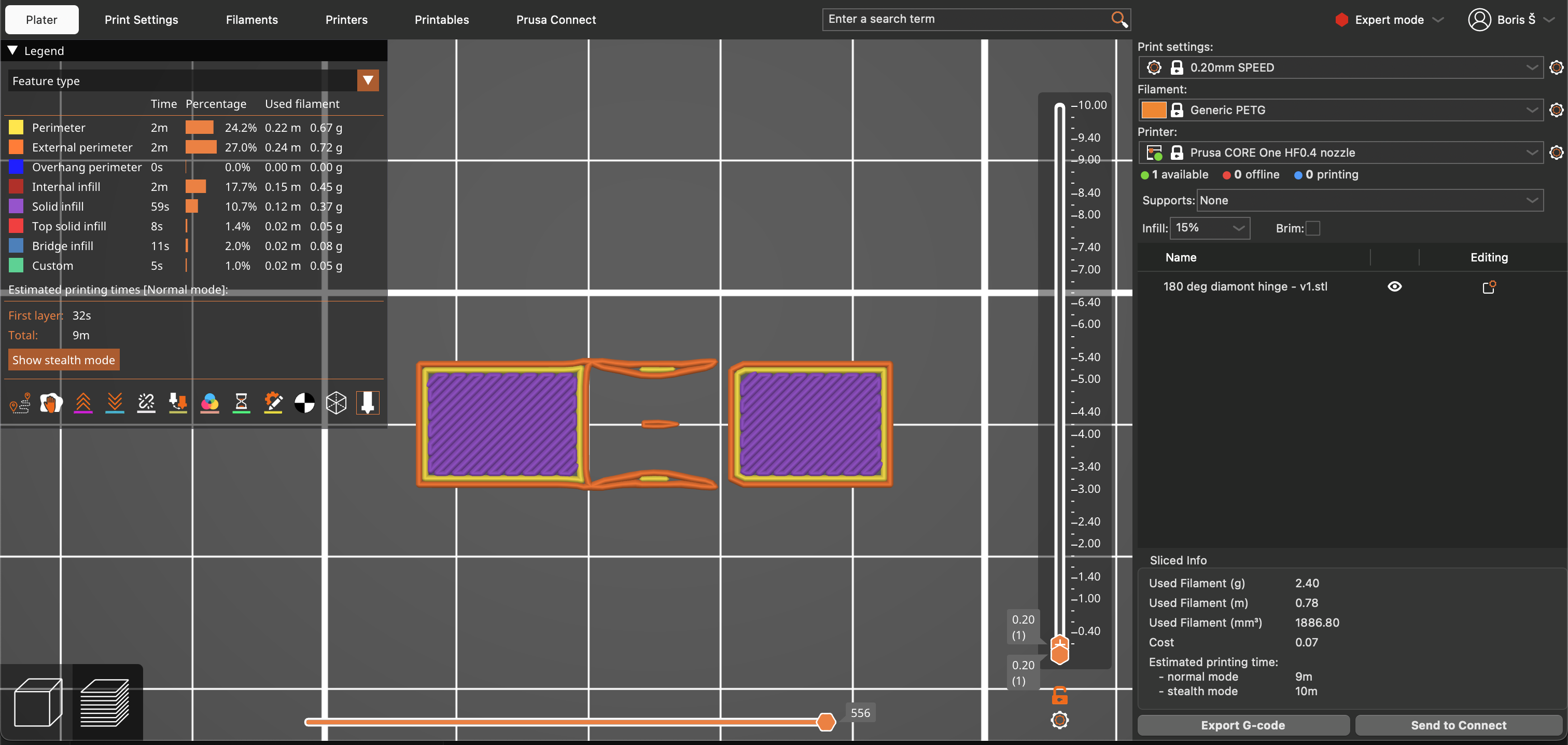

Es ist in der folgenden Richtung druckbar, ohne Stützen und überhängende Umrisse ebenfalls.

Anpassbare Parameter ermöglichen es Ihnen, ein Scharnier der gewünschten Größe zu erstellen. Testen Sie das Scharnier, bevor Sie es in Ihrem Design verwenden.
