Description :

Ce design exploite au maximum ce qu'une imprimante 3D standard avec un volume de construction carré de 250 mm peut gérer pour créer un grand subwoofer avec un niveau de pression sonore élevé, sans se retrouver avec un puzzle de pièces imprimées en 3D composé de 20 pièces.

Le port est réglé pour 35 Hz, F3 (-3dB) 30 Hz. L'amplificateur de plaque dispose d'un filtre passe-bas efficace de 12dB, donc il s'effacera autour de 120Hz dans les réglages standard, mais bien sûr, cela peut être ajusté à une fréquence plus élevée avec le potentiomètre de crossover.

Le sous-marin est plutôt grand - il mesure environ 70 cm de haut. Au lieu de se tenir debout sur des pieds pointant vers le bas, il peut être positionné sur le côté. Pour cela, j'ai inclus une grille de protection qui peut être fixée aux filets des pieds. La grille n'est pas nécessaire lorsqu'il est dressé.

Le coût des composants est modéré. À l'époque, l'enceinte coûtait 40 $US, l'amplificateur de plaque 50 $US, le PLA autour de 50 $US, et les inserts et boulons de chauffage 10 $US.

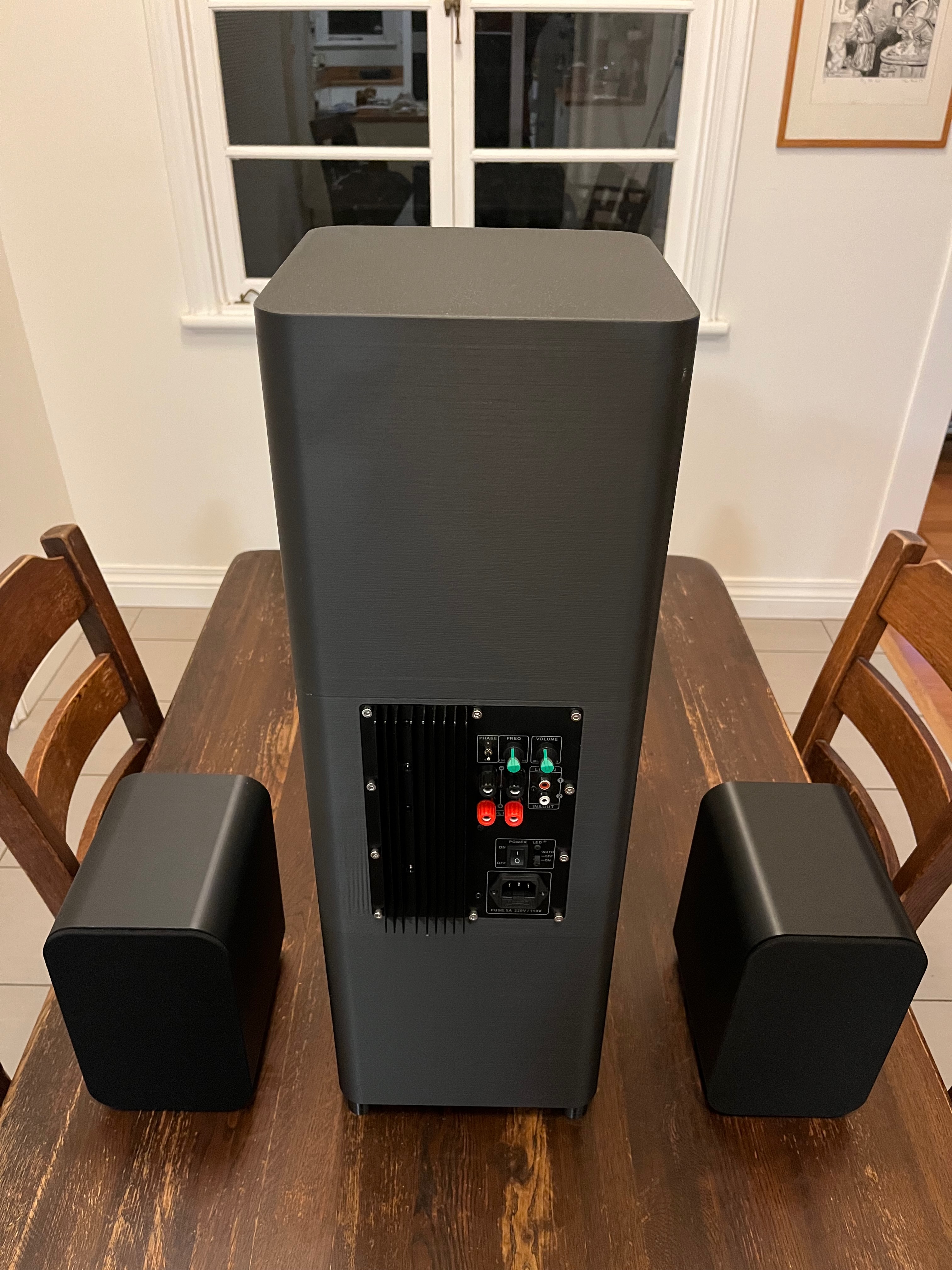

Vous aurez besoin de satellites qui peuvent aller aussi bas qu'au moins 100 Hz, à partir de là, le subwoofer prendra le relais. Je l'ai combiné avec mon...Des haut-parleurs à gamme complète de 4".(voir la 4ème photo) ce qui était assez impressionnant avec une large scène sonore et une grande clarté, bien que le subwoofer ait dû être réduit considérablement en diminuant le volume de l'amplificateur pour correspondre à la faible efficacité des haut-parleurs à gamme complète. Actuellement, j'exécute la configuration sur leOnoorus D4 Pro.Un amplificateur, qui, parmi des choses comme l'HDMI et l'entrée optique, dispose d'un filtre passe-bas pour le subwoofer et aussi d'un filtre passe-haut pour les satellites - les haut-parleurs satellites bougent à peine à des niveaux élevés et peuvent être joués beaucoup plus fort avant de dépasser mécaniquement leur amplitude Xmax et de commencer à se distordre ou à être détruits.

En comparaison avec leConception précédente du subwoofer.Avec un châssis à longue portée de 2x4 pouces, celui-ci utilise un seul woofer de 6,5 pouces qui peut descendre jusqu'à une fréquence de 30 Hz, mais est beaucoup plus efficace et donc plus bruyant - 89 dBA à 1 Watt, contre 83 dBA pour les haut-parleurs à suspension souple. Voir le graphique de mesure en champ proche joint de REW. Le haut-parleur Peerless est également à un prix raison

L'amplificateur de plaque est de 100W @ 8Ohm en classe AB, ce qui sonne mieux et de façon plus chaleureuse que les amplificateurs de classe D habituels des modèles précédents. Il n'a pas besoin d'un bloc d'alimentation (je déteste ces trucs qui traînent partout), il se branche directement sur le réseau électrique avec un câble de bouilloire. Il s'échauffe légèrement sur les ailettes de refroid

Alternative : Amplificateur de classe D 2.1 avec ou sans Bluetooth (voir la cinquième photo). Cela présente l'avantage d'être un peu moins cher, les satellites peuvent également être alimentés, et aucun amplificateur externe n'est nécessaire. Comme je ne voulais pas tout redessiner pour cela, il existe une plaque adaptatrice qui s'adapte au boîtier de l'amplificateur de classe D, aucun autre changement n'est nécessaire. L'inconvénient

La taille interne de l'armoire de 655 mm crée une onde stationnaire d'environ 260 Hz, qui est bien perceptible malgré le filtre passe-bas qui intervient à 100 Hz. Pour éliminer l'onde stationnaire, il y a un...Resonateur de Helmholtz.Construez dans la section supérieure, juste au cas où vous vous interrogeriez sur la structure interne étrange. Cela a nécessité beaucoup d'ajustements pour bien le faire, mais cela évite de dépenser 200 $ en composants passifs pour un filtre notch ou d'énormes quantités de matériau d'amortissement.

Impression :

Une imprimante Core XY est nécessaire - Je ne sais pas si un lève-lit peut gérer un objet pesant 2 kg sans ralentir. On pourrait essayer, je suppose.

Ça prendra au moins une semaine d'impression, alors assurez-vous que votre imprimante est en bon état. J'ai utilisé du PLA mat, les bobines bon marché de 5 kg de Sunlu/Jayo sur eBay ou AliExpress. Si vous avez un AMS qui charge de nouvelles bobines, je suppose que des bobines de 1 kg fonctionneraient. Le PLA-CF ou le PETG-GF auraient l'air un peu plus élégants, mais ils coûtent deux fois

Une plaque d'impression PEI bien nettoyée assure une adhérence suffisante à la plate-forme. Le refroidissement auxiliaire a été désactivé pour éviter la déformation. Certaines de mes impressions se sont légèrement déformées, peut-être d'un millimètre, mais cela a permis de soulever la plaque PEI de la base magnétique plutôt que de la faire se détacher de la plate-forme de construction.

Proposez une buse de 0,6 mm, avec une hauteur de couche de 0,24 mm. Je n'ai pas testé cela avec une buse de 0,4 mm, mais ça devrait fonctionner, mais ça prend 30 % de temps d'impression en plus. Remplissage gyroïde à 25 % pour éviter la déformation.

Lorsqu'il est orienté correctement sur la plaque de construction,Aucun soutien pour aucune des parties.c'est Nécessaire - toutes les structures de support sont conçues avec des ailettes, des murs et des anneaux amovibles.

L'orientation des pièces sur la plaque de construction :

Partie.	Orientation pour l'impression.
Déconcerté.	Les avantages de la plaque de construction.
Base	Les avantages de la plaque de construction.
Milieu	Inconvénient de la plaque de construction.
Top	Les avantages de la plaque de construction.
Adaptateur 2,1 Ampère.	À l'extérieur, sur la plaque de construction.

Assemblée :

Après l'impression, enlevez tous les supports intégrés dans le boîtier de l'amplificateur, autour de l'extérieur de la base et de la section centrale, le port. Le baffle et trois sections doivent être collés ensemble, en commençant par le baffle. J'ai utilisé JB Weld PlasticBonder car il commence à durcir après environ 20 minutes, mais toute colle époxy ou adhésif de construction fera l'affaire, avec un temps de durcissement plus long

Matériau d'amortissement :

Ce n'est pas nécessaire, la plupart des matériaux d'amortissement conventionnels ne fonctionneraient pas aux basses fréquences < 200Hz. Si vous êtes inquiet de la résonance du boîtier, un matériau insonorisant comme l'Alubutyl (utilisé dans les voitures) peut être appliqué sur les murs internes. Pour la suppression des ondes stationnaires, voir ci-dessus, le résonateur de Helmholtz s'en occupe.

Liste des matériaux :

8 kg de filament 3D, genre.PLAmatte

Haut-parleur de 6,5 pouces.Peerless HDS-P830990, ou une alternative de même taille avec une membrane en papier et une efficacité encore meilleure.Peerless HDS-P830875

Amplificateur de classe A/B.

Amplificateur de classe D 2.1 Aiyima.

Amplificateur de classe D 2.1 avec Bluetooth.

Des inserts chauffants 10x M4 de 8,1 mm de long pour l'amplificateur, 6x M5 de 9,5 mm de long pour le haut-parleur - comme ceux deCNC Kitchen.

30 cm de câble pour haut-parleur de 14G de l'amplificateur à l'enceinte.

Une colle compatible avec le PLA, par exemple.JB Weld PlasticBonder.(petits tubes, coûteux) ou toute colle époxy/de construction de votre choix.

10x boulons hexagonaux M4 de 10 mm et 6x boulons hexagonaux M5 de 12 mm, en acier inoxydable ou en acier doux noirci.
