まとめ

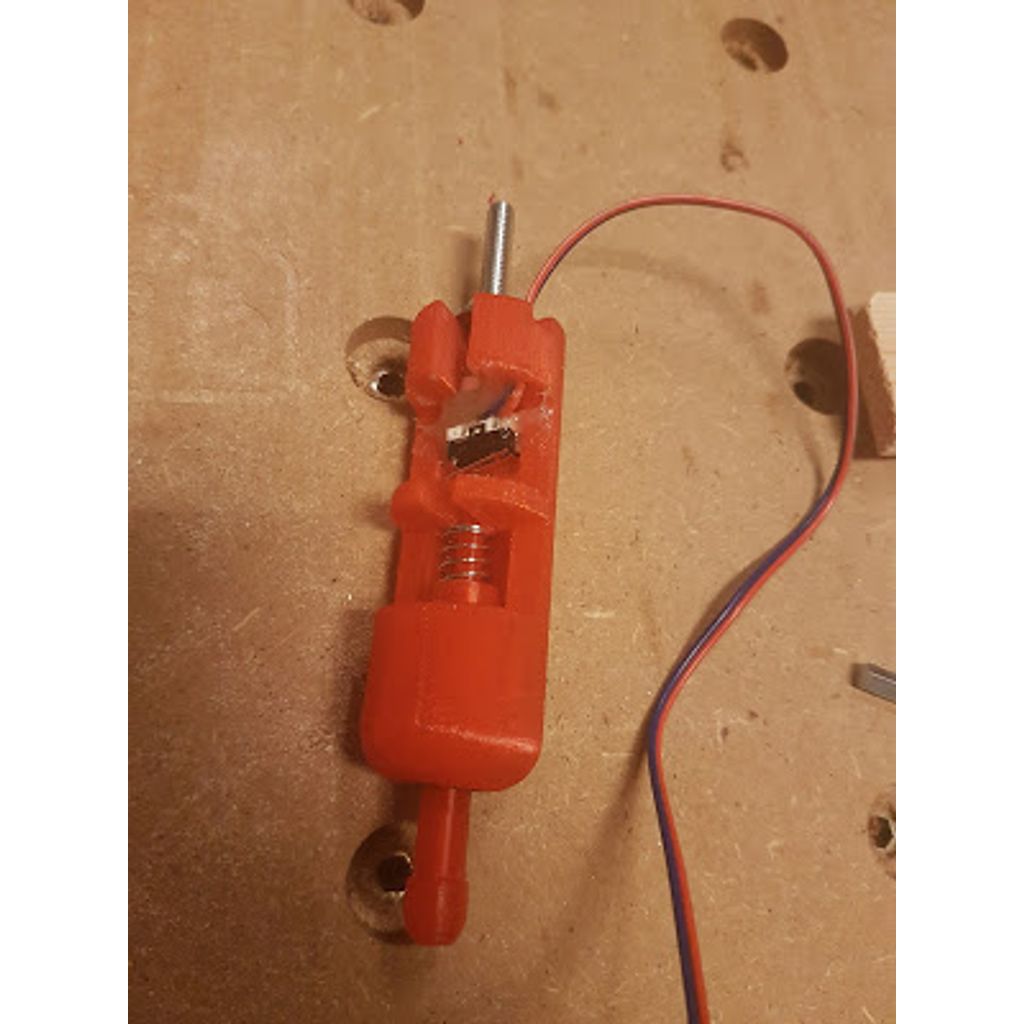

現在のデザインに落ち着くまでに何度か印刷を重ねました。作るにはもちろん3Dプリンタが必要ですが、それに加えていくつかのハードウェアも必要です。

• エンドストップスイッチ
• LM8UUベアリング
• 8 mm スプリング
• 6 mm ボルト (最小 40 mm 長さ)
• また、ベアリングを通過するメイン部に8 mmの鋼製ロッドを使用することを考えたりしましたが、最終的には3Dプリンテッドパーツを使用しました。

簡単に計算すると、このプローブツールは数ドルかかりました。2回の失敗したプローブツールのデザインプリントも含めると、最大3ドルでした ☺

このデザインの素晴らしいところは、不均一な表面を探査できることで、切断や彫刻などのCNCジョブがワークピースの曲線に沿って実行できるようになります。他の探査ツールは、ワークピースに電気的に導電性の表面テープ(例えばアルミニウム)が必要ですが、この探査ツールではスイッチを使用するのでそれが不要になります。

このプロジェクトの詳細はこちらでご覧いただけます。http://diygarageprojects.blogspot.no/2017/03/3d-printed-probe-tool-for-cnc-machine.html
