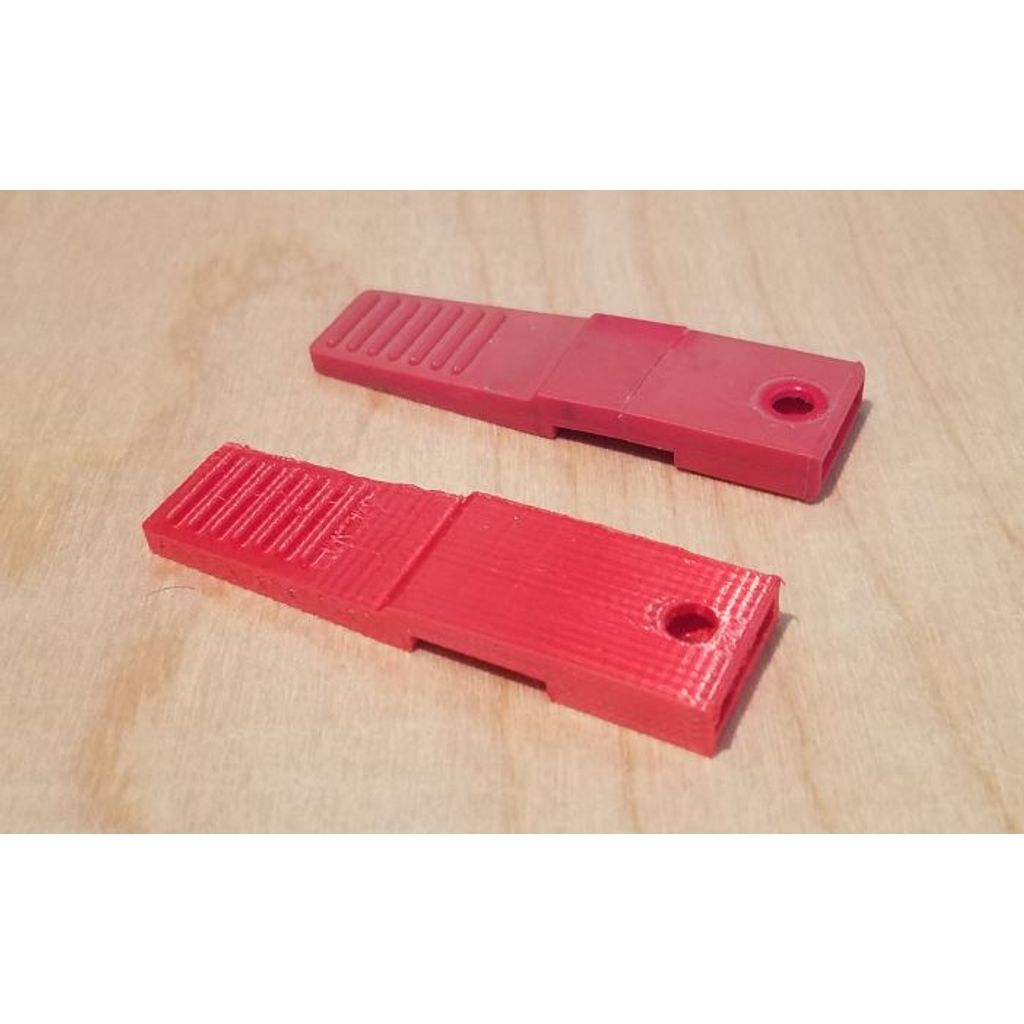

Это защелка для окна выхода/эвакуации в трейлере Rockwood Mini Lite. С возрастом и из-за случайных ударов оригинальная защелка сломалась.

Вам нужно будет высверлить существующий заклёпку с помощью сверла диаметром 0,201 дюйма.

ПРИМЕЧАНИЕ: Эта модель представлена в метрических единицах (мм). Откорректируйте масштаб в соответствии с вашим приложением.

Обновление: 07 апреля 2022 года: Единицы в моей первоначальной модели были установлены неправильно. Если вы скачали эту версию, вам нужно будет уменьшить её на 25,4. (Общие значения: 69,4 x 19,3 x 6,8)

V2 был обновлен до правильных единиц измерения, и (после печати одного для моего использования) ширина отверстия для металлической планки была уменьшена, чтобы устранить избыточное боковое движение.

Robo 3D.

Модель R1 ABS + PLA.

Не имеет значения.

Да.

Хорошо.

100%

Это было напечатано на его стороне, поэтому я решил использовать платформы и опоры. Я печатал с использованием материала PLA, хотя я бы рекомендовал ABS или PETG, чтобы избежать растрескивания при установке заклепки.

Я рекомендую извлечь всю сборку защелки из оконной рамы, чтобы облегчить установку заклепки.

Я использовал этот заклёп:https://www.mcmaster.com/rivets/rivet-type~hollow/diameter~3-16/head-diameter~3-8/head-height~0-047/for-material-thickness~0-253-0-272/

Одно замечание; головка и перевернутый конец заклёпки должны проходить через отверстие в оконной раме.
