스풀 박스를 완공한 후 제 책상 램프가 더는 플랫폼을 조명하지 않습니다.
저는 Thingiverse에서 조명을 보았지만, 해결책은 제가 가지고 있지 않은 부품이나 Mk4 Plastruder를 필요로 했습니다.
그래서 여기는 지역 상점에서 구한 두 개의 LED 토치, 15A 퓨즈 와이어, 그리고 9.8 오姆 저항기를 사용한 제 시도입니다.
경고: 전류 제한 저항 없이 전원에 연결하지 마십시오. 그렇게 하면 최소 1A의 전류가 소비될 것입니다. (적당히 말하자면 케이블이 뜨거워집니다.)
그리고 전기 엔지니어들을 위해, 예, 개별 저항 없이 병렬로 LED를 연결해서는 안 됩니다.
물론 내 생각에 그것들이 같은 종류의 LED라면 문제 없이 쓰실 수 있을 거예요 (그래서 저는 같은 종류의 토치 2개를 구입했어요).

그 플라스틱 거물을 인쇄해라.
토치에서 LED 헤드를 제거하세요. (그것들은 앞쪽으로 бур스트 되기 때문에, 토치 본체보다 더 긴 볼트나 무언가가 바닥에 대해 бур스트 시키는 것이 이상적입니다. 아마도 망치로 조금 두드려주는 것도 도움이 될 것입니다.)
납땜 ير과 평평한 스크루드라이버를 이용해 PCB에서 발광 다이오드를 제거하려는 경우에는, PCB를 잡아주거나 죔쇠를 사용하는 사람이 있는 경우가 더 편리합니다.
LED를 플라스틱 물건 안으로 밀어넣으세요. 여러분은 LED 테두리에 평평한 테두리를 알아차릴 거예요 - 이것을 물건의 중심/가운데로 향하게 하세요. 이것은 음극(음전극)을 내부 테두리 전체에 배치할 거예요.
(구멍을 조금 더 확대해야 할 수 있습니다. 저는 4.8mm의 드릴 비트를 사용했습니다)
퓨즈 와이어나 다른 어떤 와이어를 사용하여 내부 링과 다리의 외부 링을 별도로 용접하십시오 (사진을 참조하세요). 각 LED 핀 스터브에 루프를 두는 것이 도움이 되었지만, 단일 LED를 교체하는 것은 번거했습니다.
케이블을 연결하고 절연하여 단락하지 않도록 하십시오 (전원 공급 장치를 손상시킬 수 있습니다).
다른 쪽 끝을 연결하세요. 다시 한번 사진을 보세요. 저는 9.8ohm 저항이 약 158mA(0.8W)의 소비를 야기할 것이라고 계산했습니다(약 120mA를 측정했습니다). 지금 여러분은 저가 1/4W의 저항을 사용했다는 것을 알 수 있을 것입니다(제가 가진 것만 그거예요). 만약 여
하지만 제한 저항기를 사용해야 한다는 것을 기억해 주십시오.
테스트를 하려고 저는 한 개의 토치에서 배터리 팩을 제거해 저항기를 장착하기 전에 반지를 테스트했습니다. 이는 좋은 아이디어일 수 있습니다. 왜냐하면 저는 한 번은 반지를 잘못 장착했고, 다른 번은 인쇄회로기판에서 제거하면서 반지를 망가뜨렸기 때문입니다.

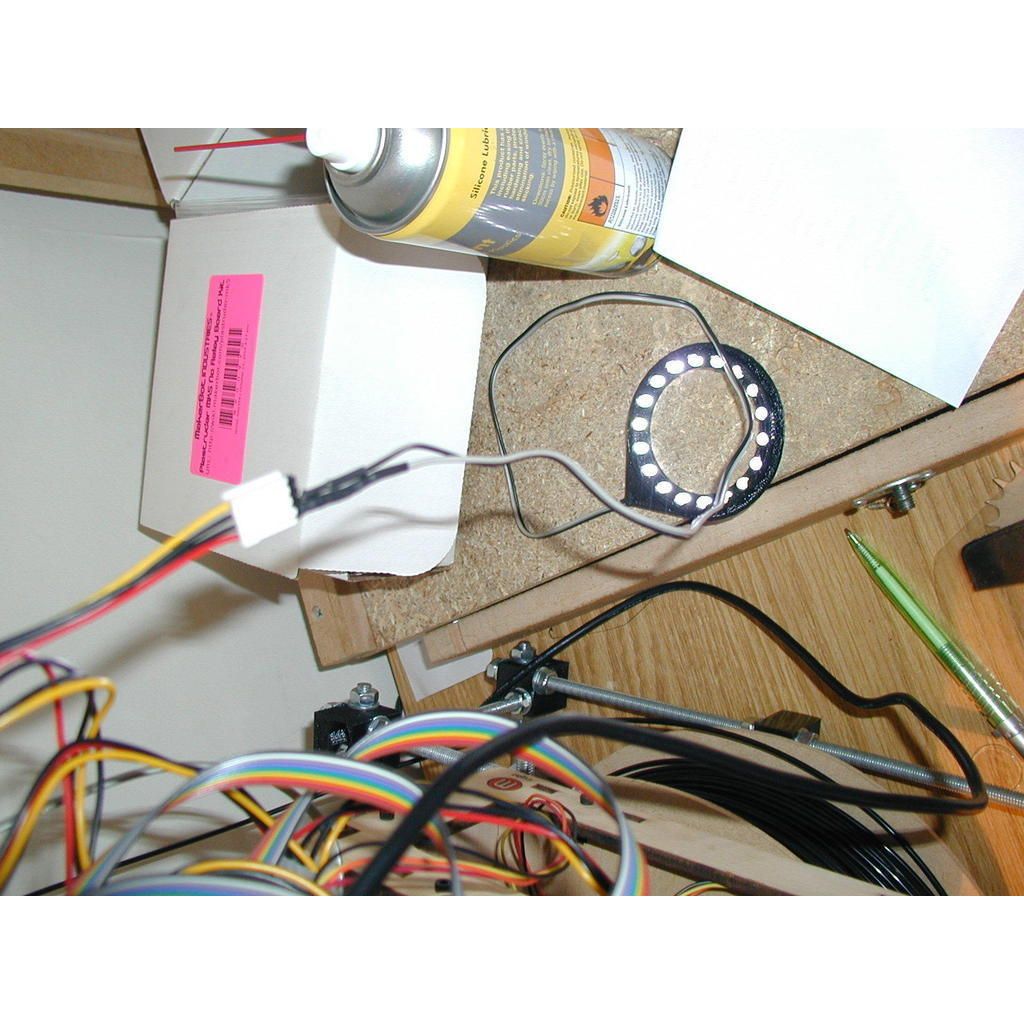

전원 공급 장치에 연결하고 양극(외부 링)을 molex 커넥터의 빨간 선(+5V)에 연결하고 음극(내부 링)은 molex 커넥터의 검은색 선에 연결하십시오.
처음에 그저 눈을 뜨리고 마법의 연기가 새어나오지 않도록 하고 케이블/저항기가 뜨겁거나 뜨거워지지 않는지 확인하세요.
만일 괜찮다면, Z 축 테이블에서 플라스트러더 헤드를 제거하고, 테이블에 드릴된 구멍으로 핀이 들어가는 방식으로 U 슬롯에 플라스틱 물건을 밀어넣으세요. 그것은 조명을 고정시키는 구멍에 간단히 끼여야 합니다.
당신의 케이블을 원하는 대로 연결하세요, 그리고 그게 전부입니다.
제 시스템에는 열 테이프가 장착되어 있는데, ฉัน은 이 물건을 열이 아닌 머리에 사용하는 것을 추천하지 않을 거예요.
