EL DISEÑO HA SIDO ACTUALIZADO. POR FAVOR, VEA LA COSA 1098809.

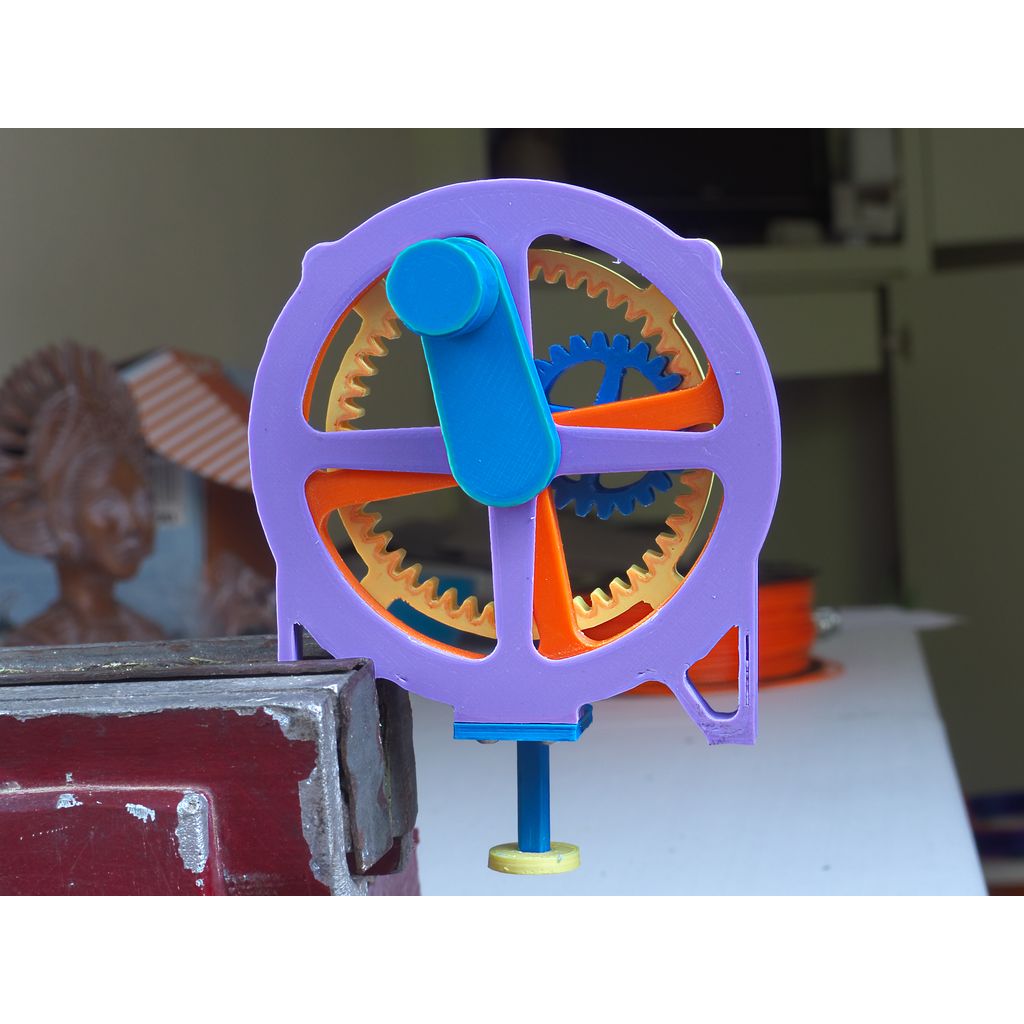

Este es un modelo del mecanismo 329 dehttp://507movements.com/
Diseñado en MOI. Fabricado en un Robox de Robox ABS.
Como puedes ver fácilmente, el acabado de la superficie es deficiente. Esto NO es una reflexión sobre la ingeniería o la precisión del Robox, sino simplemente el estado menos que completamente desarrollado del software.
Así que, el modelo no se ve tan bonito como debería, pero funciona bien, como puedes ver tú mismo en el video:http://youtu.be/dvHLU3Owg_Y
Como puedes ver en el video, hay una cierta cantidad de flexión que está ocurriendo, lo que refleja los límites de precisión del proceso FDM - y los espacios que proporcioné. Hacerlo en PLA puede requerir un acabado post-impresión más extenso.
Los orificios de los tornillos están dimensionados para tornillos de 3 mm. Utilicé tornillos de cabeza de botón. Largo total de 8 mm para la retención del engranaje más pequeño y la varilla de conexión, y 10 mm de Largo total en otros lugares.

No hay instrucciones especiales aparte de comprobar la orientación de la pieza antes de imprimir.
