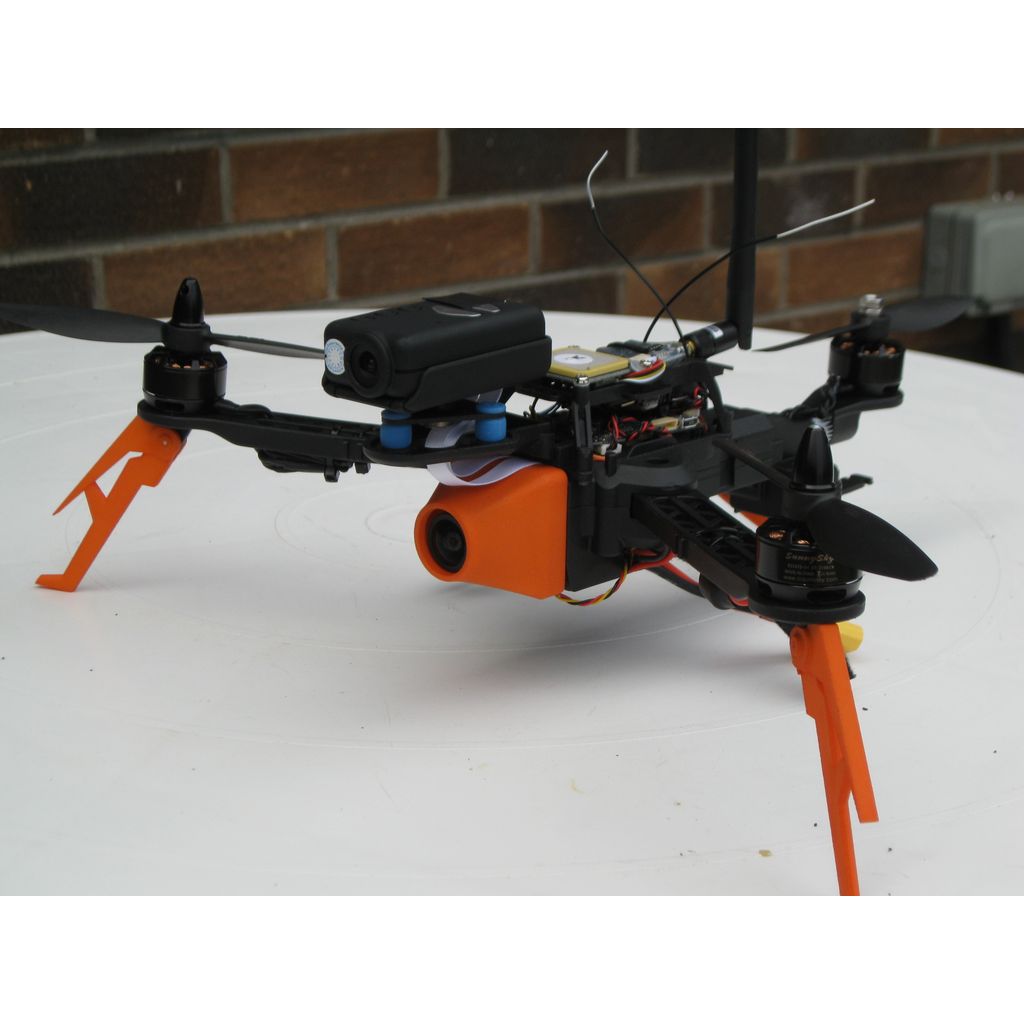

J'avais une caméra de planche que j'ai achetée chez Banggood et je voulais l'installer sur ma Quantum Trifecta. Voici le support que j'ai conçu pour elle.

Il utilise le même trou de montage que le support de la caméra Mobius, donc il le remplace. La petite pièce rectangulaire devient alors un nouveau support pour la Mobius, afin qu'elle puisse être utilisée pour enregistrer des vols tandis que la caméra de bord est utilisée pour le FPV.

J'ai inclus les fichiers de conception pour Autodesk 123d Design afin qu'ils puissent être ajustés, modifiés et améliorés.

Les détails sont dans la vidéo à l'adressehttps://youtu.be/nJImhoHwUew

Aucune instruction réelle. Shapeways a fait la partie difficile pour moi. Si vous n'allez pas utiliser la caméra Mobius aussi, alors vous n'avez besoin que du support de la caméra.

Les trous de montage sont espacés de 28 mm et le trou au milieu a un diamètre de 2 mm. La caméra de carte que j'ai utilisée était carrée de 32 mm. La mesure intérieure du support que j'ai fabriqué est de 35 mm carrés.

Si vous utilisez un appareil photo différent, vérifiez que les mesures sont adaptées au vôtre d'après la conception.

La caméra peut être fixée à l'aide de vis auto-taraudeuses de 2,5 mm ou de boulons M2 avec des inserts en laiton.
