Présentation du projet

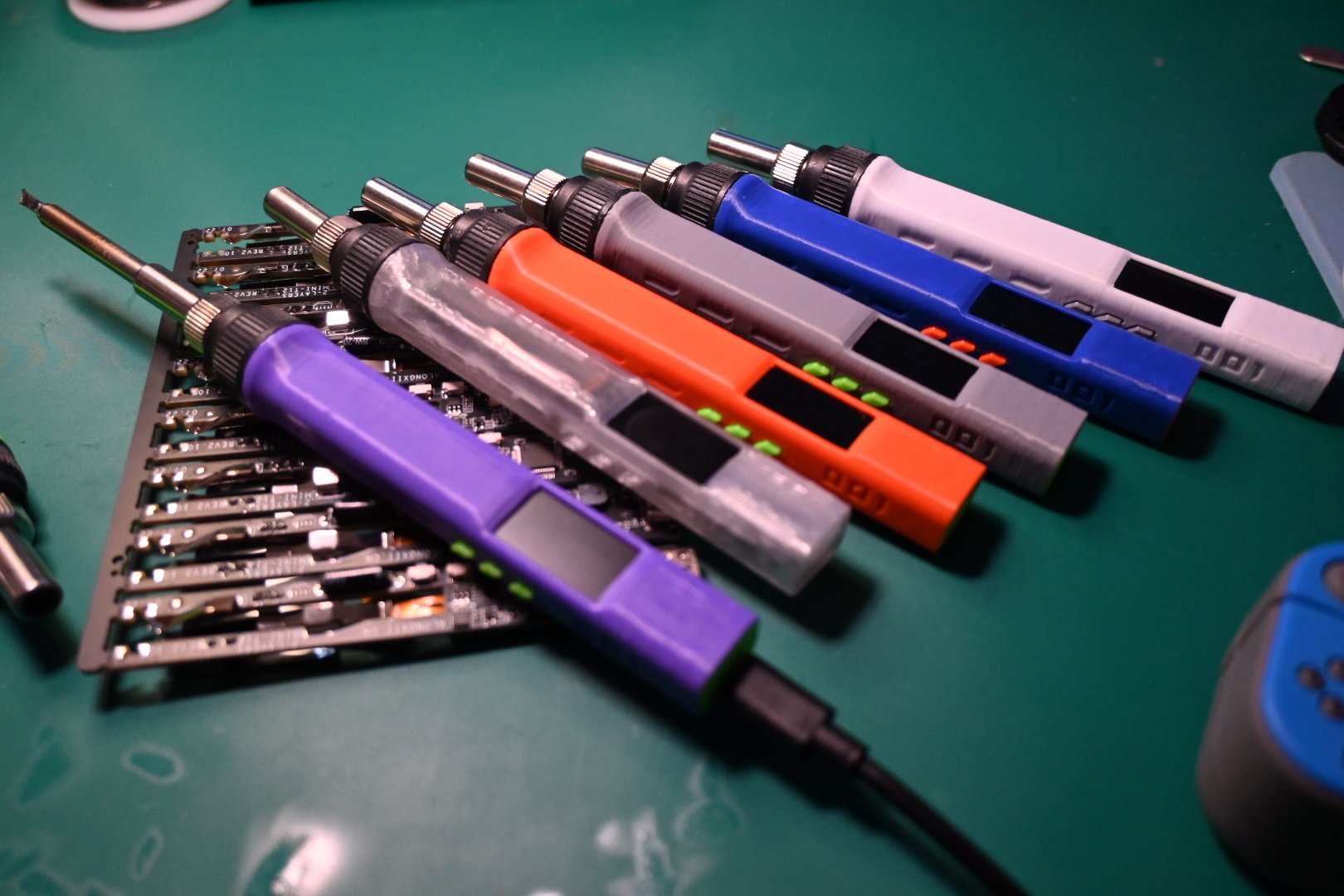

En ce qui concerne le matériel :Un fer à souder portable à écran couleur conçu en utilisant le microcontrôleur AIR32F103CCT6.Cette version a été réalisée parLe ciel bleu est sans défense.Redessin, remplacement de la puce d'accord par une puce de déception de tension CH224K, remplacement des composants passifs clés par des 0603, et remplacement des transistors BC817 et BC807 par des SS8050 et SS8550 (dans un boîtier SOT23 plus grand).。 Soutient l'entrée d'alimentation PD et QC ; soutient l'alimentation par des powerbanks classiques de 18 W, 12 V/1,5 A et plus ; le noyau de fer à souder utilise un noyau de fer à souder T12 classique, offrant une forte compatibilité ; utilise un interrupteur vibrant SW200D pour détecter l'état de veille.

2024.03.12 : Le nouveau package logiciel a été mis à jour !!! Les informations sont dans l'annexe !!! S'il vous plaît, assurez-vous de lire le contenu de celle-ci.Guide d'utilisation de la nouvelle version du logiciel.”

2023.10.22 Schéma de principe. La résistance du transistor R19 de la partie d'éclairage a été mise à jour à 10 kΩ. Le schéma de câblage de la résistance d'activation de l'alimentation DC-DC a été mis à jour.

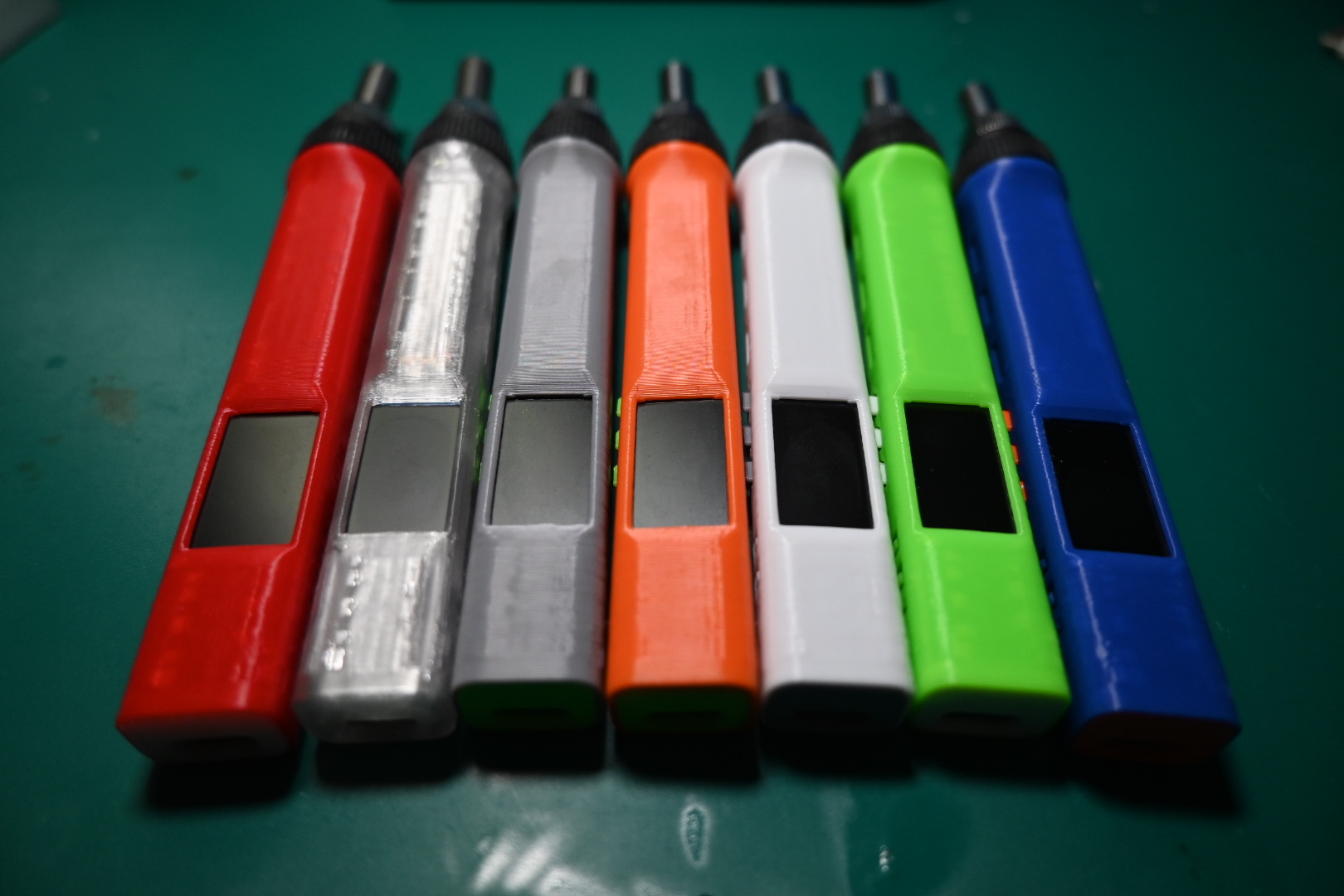

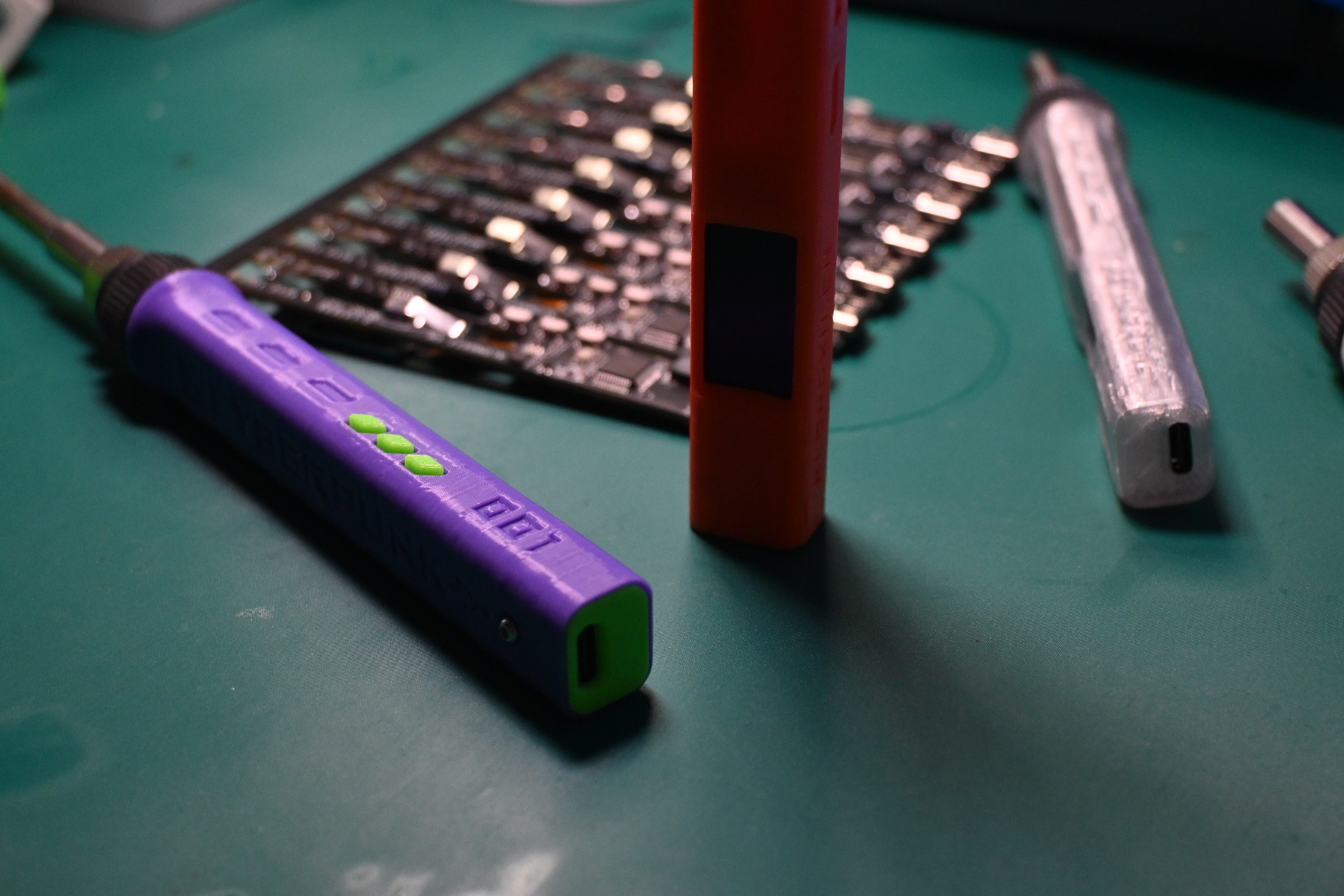

La version de l'étui a été mise à jour à la version V4.54, avec des touches séparées, offrant une expérience de frappe bien meilleure.

En ce qui concerne le logiciel :

Le firmware du groupe a été mis à jour vers la version 0928. Le problème d'écran noir pendant un court instant au démarrage a été optimisé.



Il est désormais compatible avec les écrans de BOE et de Hanvon.

Le mode veille comprend désormais une fonction de changement automatique de vitesse



En ce qui concerne les fortes fluctuations de température de la nouvelle pointe de fer à souder, il est nécessaire de la chauffer en continu pendant un certain temps



En ce qui concerne le choix de la puce d'amplificateur opérationnel, nous utilisons actuellement le MCP6001. Vous pouvez opter pour l'OPA336, le SGM8251, le GS8331 ou d'autres amplificateurs opérationnels similaires qui offrent une plage de tension d'entrée et de sortie. Veillez à vérifier les broches de sortie. Les fluctuations de température peuvent être différentes selon l'amplificateur opérationnel utilisé.

Schéma de soudage.

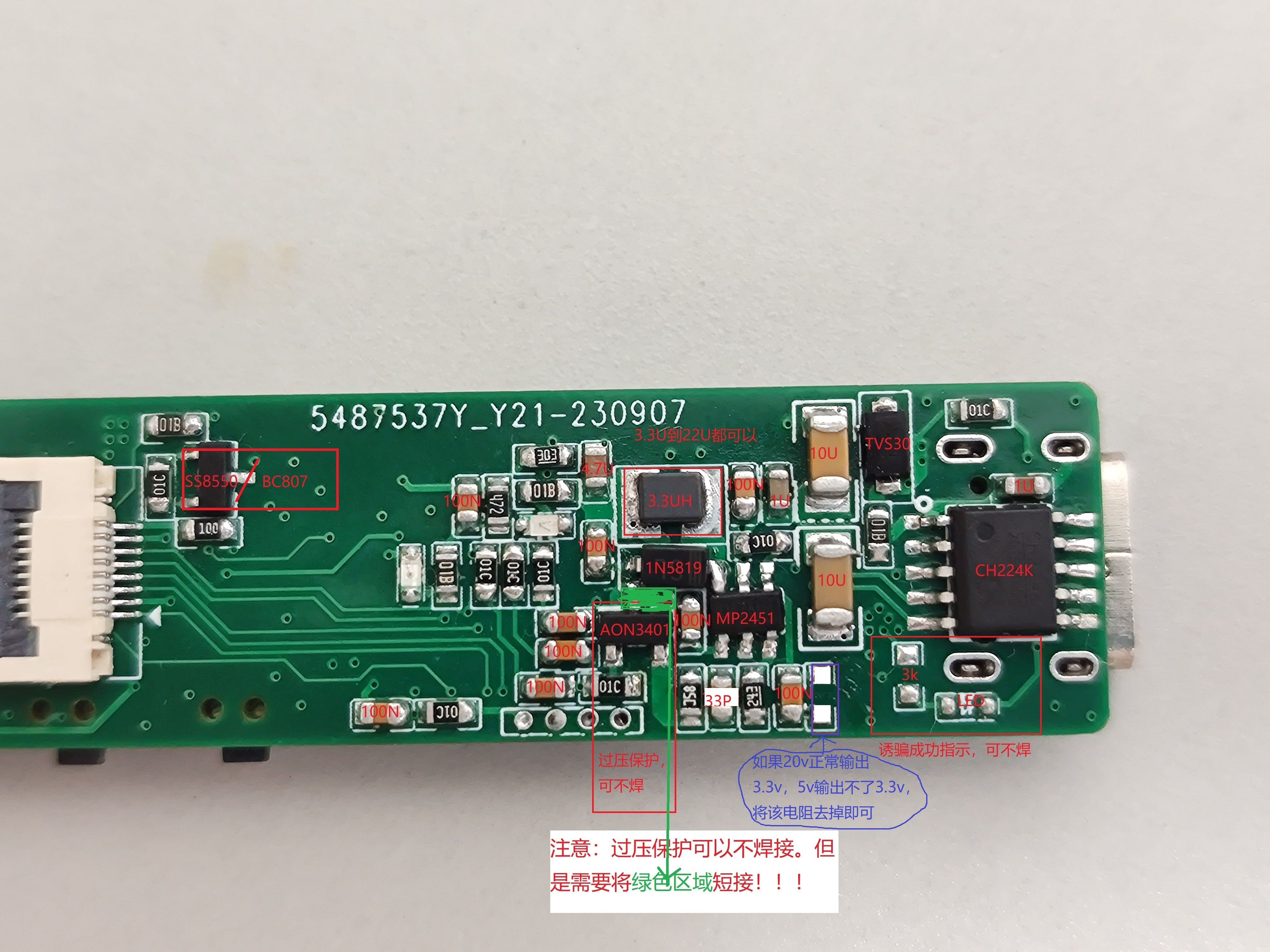

Schéma de la soudure à face du CH224K.

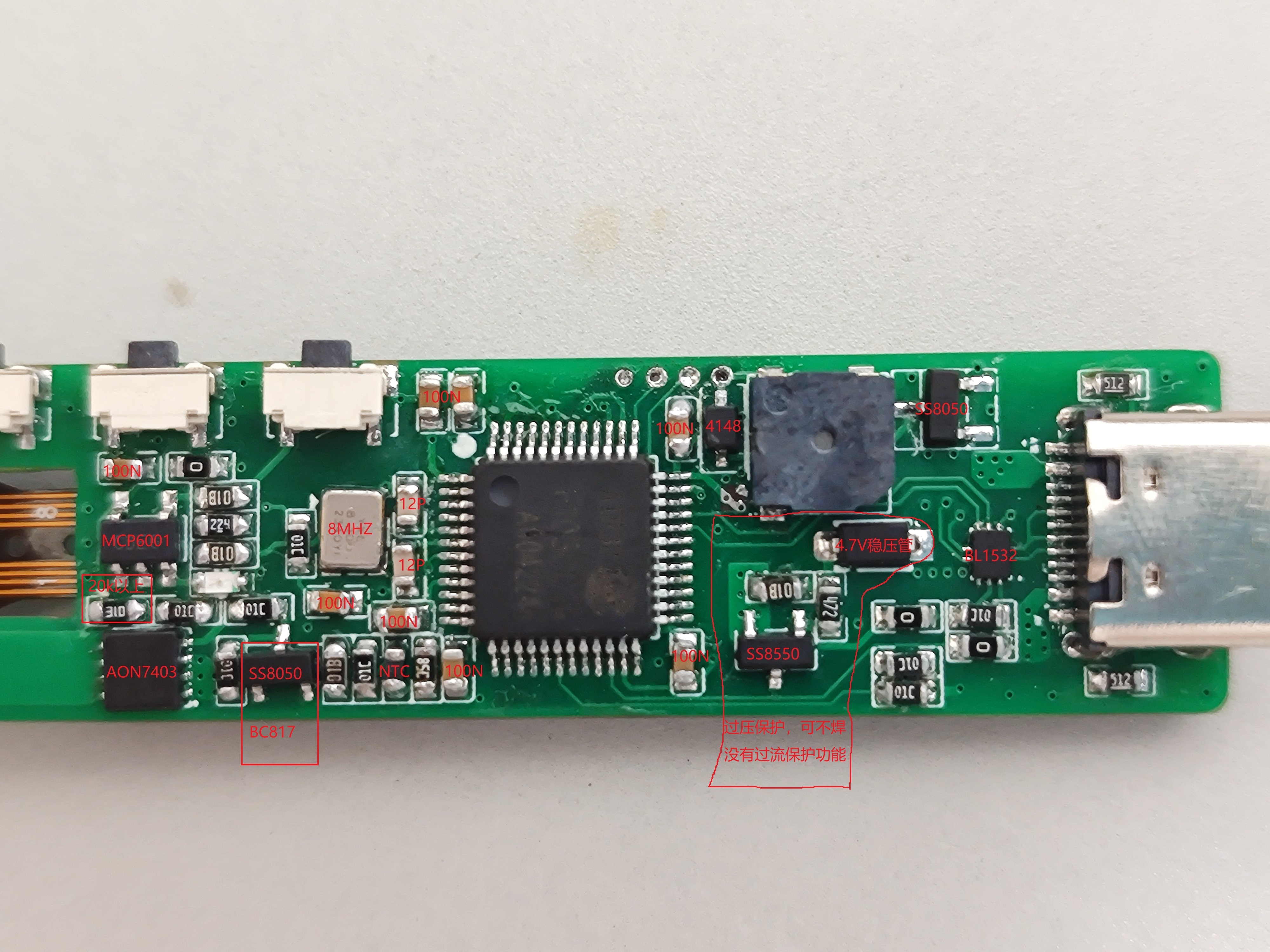

Schéma de soudage en surface de type C.

Mise à jour du firmware.

La fonction de mise à jour du firmware nécessite l'utilisation de l'assistant de mise à jour de l'équipement fourni.La version a été mise à jour vers la version V1.0.3, qui permet de modifier le logo. Sous le firmware "Zheng Huo", elle prend en charge la fonctionnalité de projection d'écran depuis un ordinateur.)

Démonstration en direct

Resumé du projet

Nous proposerons davantage de designs open-source dans le futur. Merci à tous pour votre intérêt et vos suggestions.

Lien vers Bilibili.

[Stylo de soudage portable T12 [Première salve d'open source] : Apportez votre fer à souder à l'audience !]

[Stylo de soudage portable T12 [Deuxième édition open-source] : Quand le temps manque, la technique vient à la rescousse]

[Stylo de soudure portable T12 [Troisième édition open-source] Insuffler la dernière touche de perfection]

[Stylo de soudage portable T12 [Quatrième édition open-source] Dernier ajout]
