Concept de design.

Le cadre.Il a une pince pour fixer un smartphone etIl intègre un système de montage d'anneau lumineux magnétique, permettant un éclairage amélioré pour la photographie et la vidéo. Le cadre intègre également un trou fileté standard de 1/4" x 20 pour le montage d'un trépied de caméra.

Le cadre peut également être utilisé comme un support de volant pour votre téléphone lorsque vous jouez à des jeux vidéo sur votre smartphone.

Les smartphones d'une épaisseur maximale de 15 mm et d'une largeur de 86 mm s'adapteront dans les mâchoires de la pince.

Le but.

Ideal pour les créateurs de contenu occasionnels ou pour toute personne ayant besoin d'un éclairage amélioré pour la capture mobile.

Suggestions d'impression.

Utilisez des matériaux robustes comme le PLA pour assurer la durabilité et la facilité d'impression. J'ai utilisé 3 murs et un remplissage de 15% pour la stabilité.

Gardez les couches à 0,15 mm ou moins pour des filetages de vis de meilleure qualité. Le cadre a été dimensionné pour imprimer sur une plaque K1C de 220 mm x 220 mm.

Instructions d'assemblage

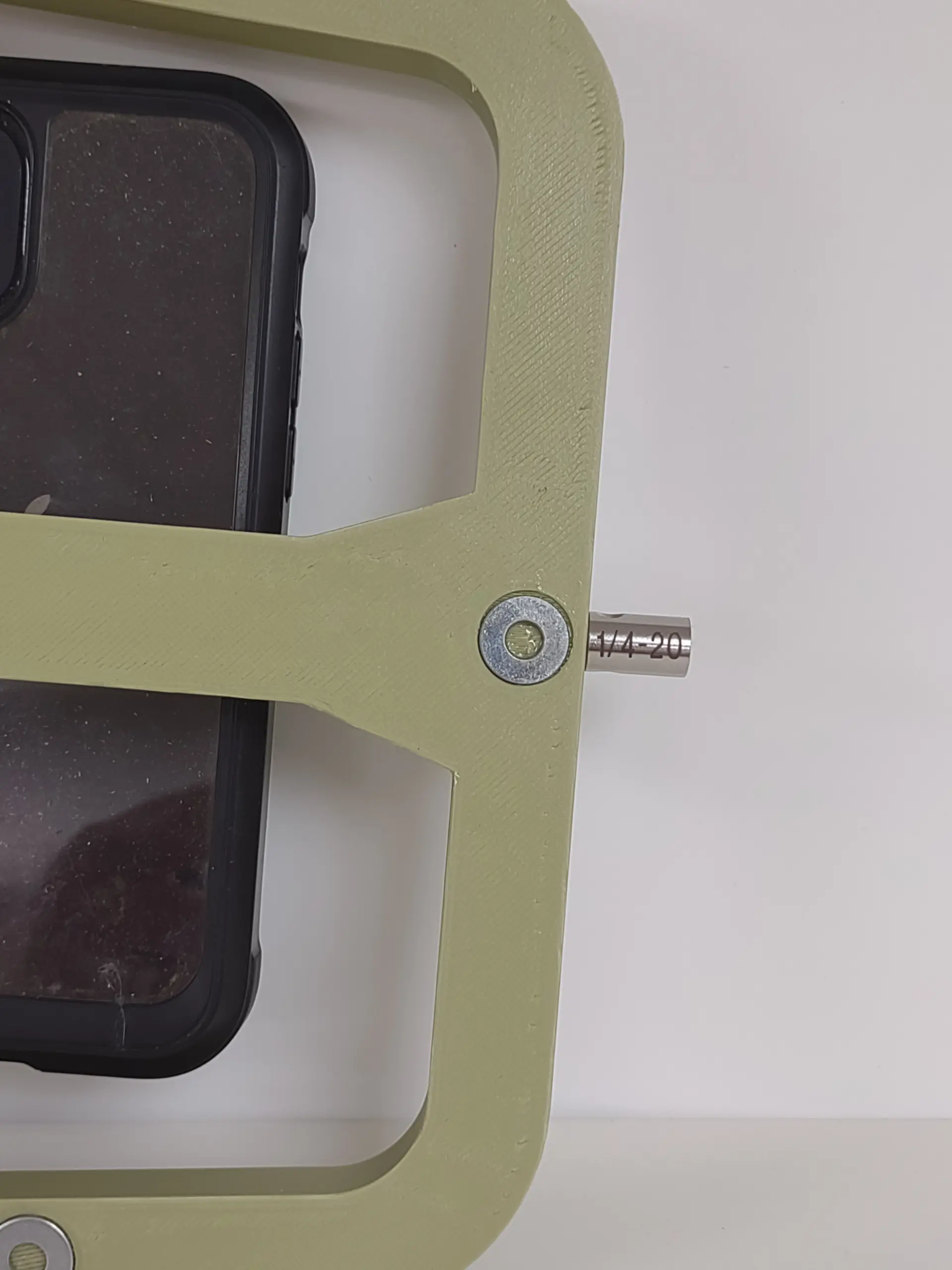

Il suffit simplement d'assembler les pièces. Les points de montage de la lampe de poche sur le cadre sont des rondelles en acier n°10 super collées en place dans les indentations de 14 mm de diamètre sur le cadre. Cela garantit que les rondelles sont légèrement en saillie par rapport à la surface pour un bon contact magnétique avec les aimants dans l'étui de la lampe de poche.

Les fils imprimés peuvent être très variables, c'est pourquoi j'ai produit une version à deux pièces du cadre afin de permettre de tester votre impression avant de vous engager à utiliser un cadre à une seule pièce ou simplement de coller votre insert de fil dans la version alternative du cadre à deux pièces.

Pour les lumières, j'ai utilisé des lampes de poche COB rechargeables à montage magnétique https://www.amazon.com/dp/B0BL96CN37?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1.
