Что это?

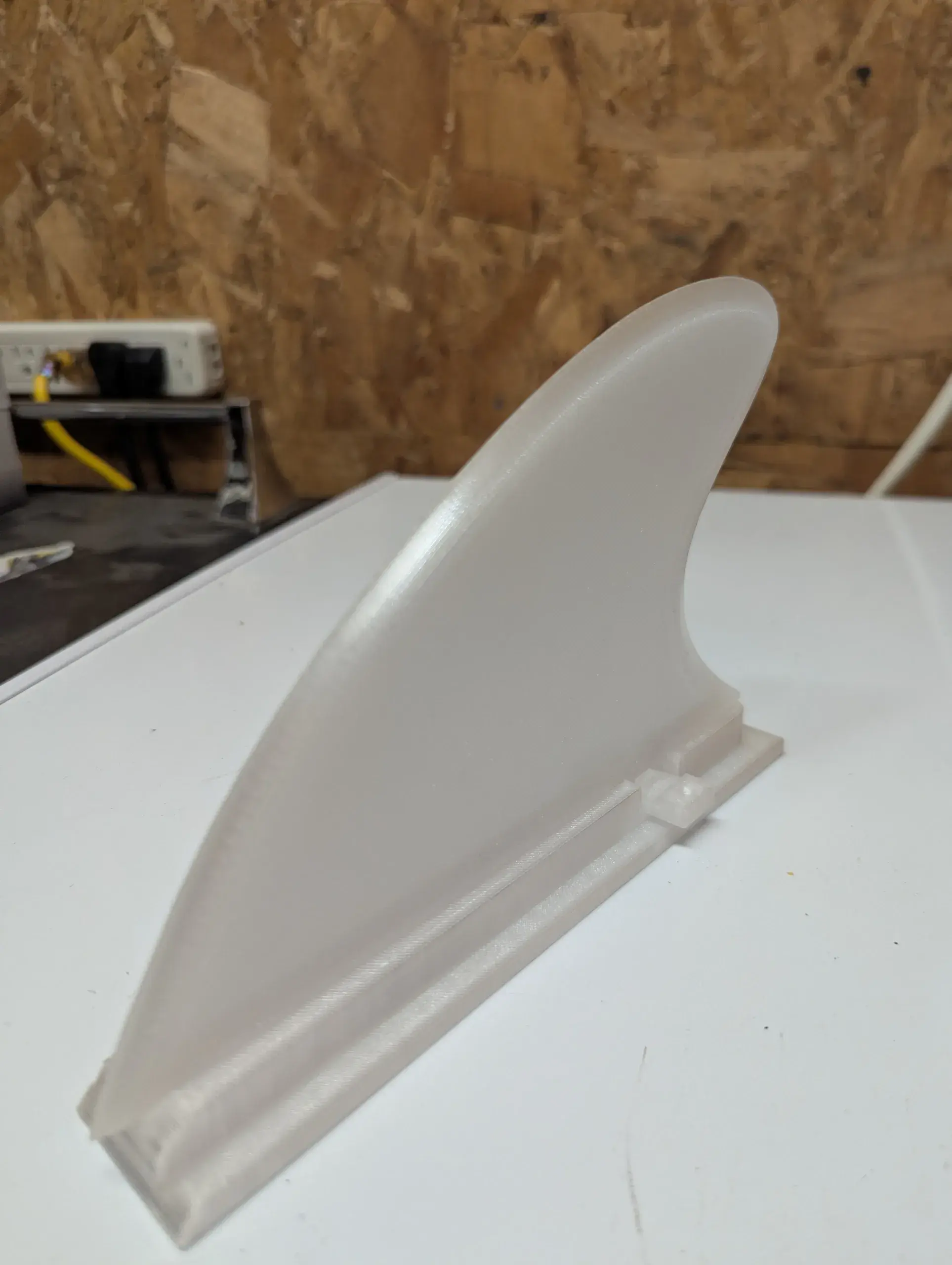

Модульная система плавников для SUP-плавников в стиле слайд-лок.

Будет ли это работать с моим SUP?

Это было разработано для моей конкретной модели Body Glove Performer 11. Если слот на вашем паддлборде шире ~20 мм, он, скорее всего, подойдет - но вы можете просто напечатать Slide Lock и протестировать его отдельно, если вы не уверены.

Если вы хотите, чтобы это было адаптировано к конкретному типу крепления плавника, не стесняйтесь комментировать ниже. Я с удовольствием попробую другие стили крепления, если будет достаточно интереса.

Как оно собирается?

Детали.

Плавник: Сам плавник. В комплект входят 3 типа плавников, подробнее об этом ниже.

Задвижка для скольжения: основа плавника, которая скользит в паддлборд.

Зажим: Зажим, который удерживает плавник, слайд-лок и паддлборд вместе.

[Не подлежит печати]: Шпагат или веревка для крепления зажима к плавнику.

[Опционально]: Болты M2.5 x 20 мм можно завинчивать через слайд-лок в финишную часть для дополнительной прочности.

Ассамблея.

1. Удалите все опорные структуры, включая опоры под зажимом.

2. Выровняйте 3 шипы на плавнике с 3 отверстиями в слайд-локе. Прочно нажмите на плавник в сторону слайд-лока.

3. Сдвиньте плавник назад. Это должно быть немного сложно, ведь он должен плотно прилегать.

4. Попробуйте протолкнуть зажим через отверстие. Если он проходит насквозь без блокировки, возможно, вы неправильно установили плавник на шаге 5. После тестирования удалите зажим.

6. Используйте кусок бечевки или веревки, чтобы соединить зажим с двумя отверстиями на боковой стороне плавника.

7. Вставьте плавник в паддлборд и закрепите его на месте с помощью зажима.

Какая разница между плавниками?

Я признаю, что я не эксперт в этой области. Дизайны основаны на некоторых эмпирических правилах, которые я нашел относительно маневренности, отслеживания и стабильности. Я уверен, что есть возможности для улучшения. Форма плавника может быть легко изменена, поэтому дайте мне знать, если у вас есть идеи в комментариях ниже, и я рассмотрю возмож

Отслеживание Финна.

Лучше в том, чтобы идти по прямой линии (отслеживание).

Более стабильно, меньше раскачиваний доски.

Завершение тура.

Поворачивается легче.

Приличная стабильность.

Река Фин.

Идеально подходит для мелких участков, но за счет ухудшения отслеживания и стабильности.

Настройки печати.

Изначально я просто печатал их с 100%-ным заполнением, и проникновение воды не было проблемой, но я хотел попробовать экономить нить, поэтому я экспериментировал с другими настройками. Нижеприведенные настройки - лучшие, которые я нашел для герметичности, но, пожалуйста, дайте мне знать в комментариях, если у вас был лучший опыт с другими

Материал: PETG или другая УФ- и теплостойкая нить для 3D-печати.

Скорость: Держите её медленной, чтобы обеспечить правильное склеивание для гидроизоляции. Я использую 40 мм/с для внешней стены, 150 мм/с для верхней поверхности, а для остального использую стандартные настройки.

Высота слоя 0,16 мм (это поможет с гидроизоляцией).

Заполнение: 30%. Используйте 100%, если вы хотите, чтобы оно было полностью водонепроницаемым.

Петли на стене: 5

Верхние слои раковины: 6

Нижние слои оболочки: 6

Поддержка: Дерево (автоматически), пороговый угол - 30%.

Обязательно уберите опору со дна зажима перед его использованием, иначе вы не сможете вытащить его после фиксации плавника на месте.
