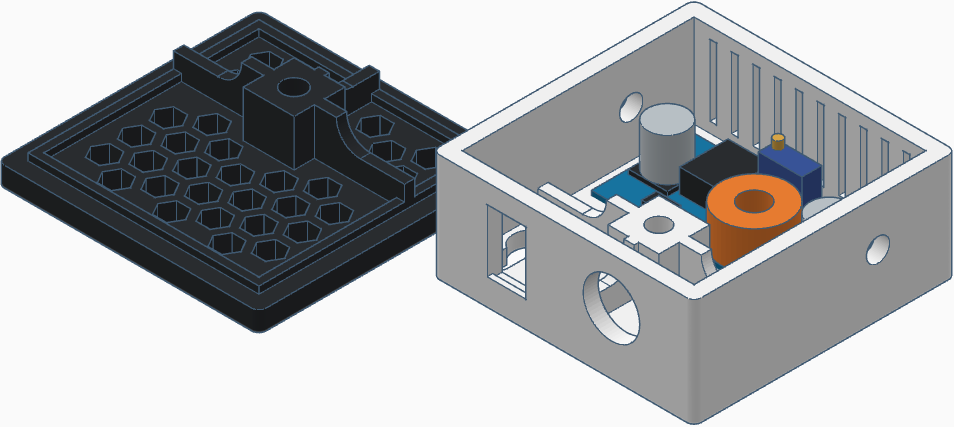

Ich habe dieses kompakte Gehäuse in Tinkercad hergestellt, als Teil meines Workilght-Projekts. Die Box selbst hat ein 12-mm-Loch für einenPanel-montierter 5,5 mm-Barrel-Jack.und ein rechteckiges Loch(13 x 8 mm)Für einenRockerschalter.Für den Ausgang gibt es zwei 5-mm-Löcher an den Seiten. Die Belüftung ist ebenfalls gewährleistet, indem Gitter sowohl an der Seite als auch an der Oberseite vorhanden sind. Außerdem habe ich Schlitze für Schrauben hinzugefügt, damit es an einer vertikalen Oberfläche montiert werden kann.

Die gesamte Baugruppe besteht aus zwei Teilen, der Hauptbox und einem Deckel. Beide können leicht mit einem einzigen Befestigungsstück angebracht werden.M4x20mmHex-Sockelschraube(max. 7mm Kopf)und einM4-Wärmeinsert.

Die Abmessungen der Box sind nur55 x 55 x 25 mm. Du könntest damit davonkommen, keine Unterstützung zu verwenden, da es keine harten Überhänge gibt.(außer dem Schalter), das Drucken mit PLA ist möglich - wenn Sie nicht planen, hohe Stromstärken zu ziehen.(Bisher hat es für mich funktioniert, sogar unter direktem Sonnenlicht.)
