Utilisez ce viseur sur votre fraiseuse. Il se fixe directement sur votre mors. Sachez que vous pouvez retirer des pièces ou des fixations du viseur, et les remettre en place au même endroit. Cela permet d'économiser un temps précieux de configuration.

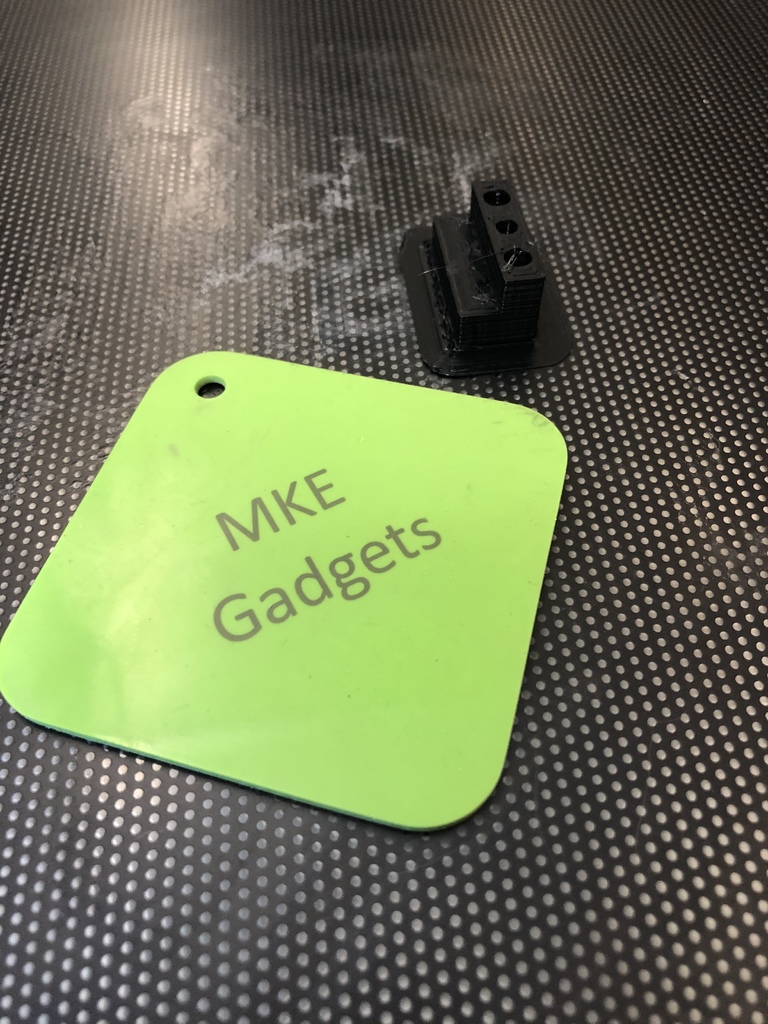

Imprimez avec les trous orientés vers le haut.

Imprimez deux parties. Pour la première partie, tappez sur 10-24 dans le trou central (j'aime tremper le taraud dans l'eau d'abord) et aléssez les deux trous extérieurs à .1865". Pour la deuxième partie, aléssez les trois trous à .1885" ou plus pour obtenir un bon ajustement lâche.

Matériel : un SHCS de 10-24 X 1,250" de longueur. Deux goupilles d'assemblage de .1875 (3/16") X 1,00" de longueur.

N'hésitez pas à le modifier de la manière que vous jugerez appropriée.

Vous pouvez me suivre sur : Thingiverse @ Mkegadgets Facebook @ Mkegadgets YouTube @ Mkegadgets

Merci, à demain.
