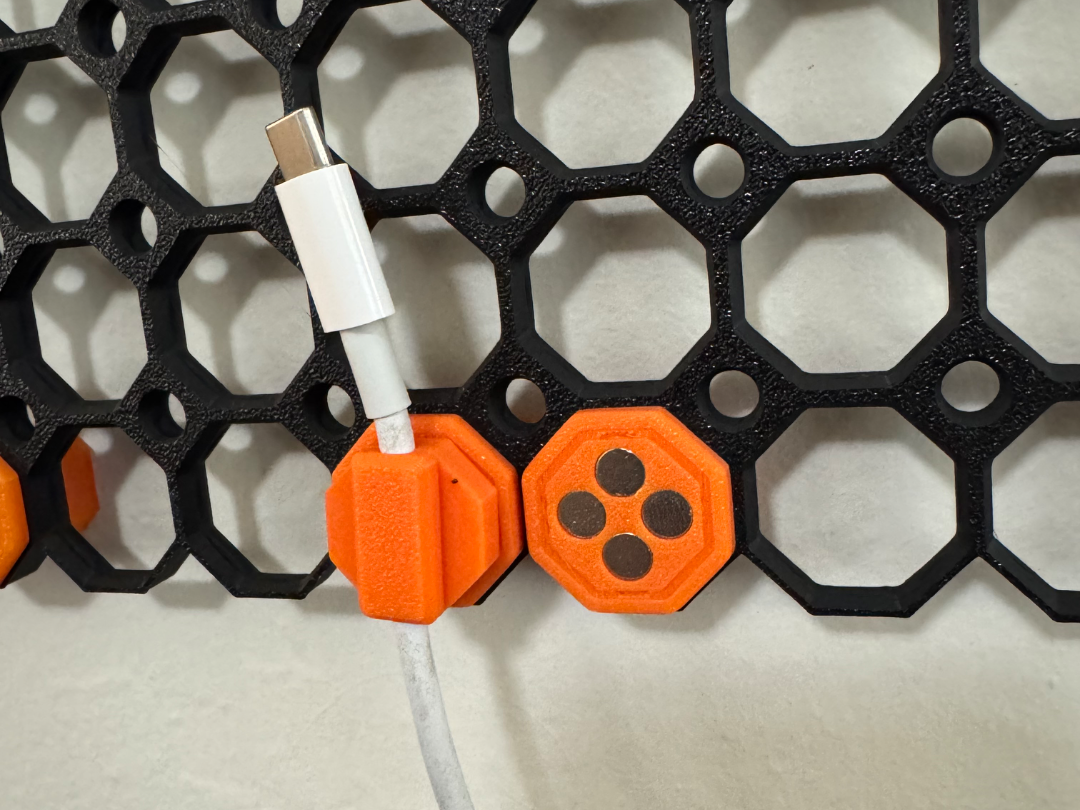

Ich habe einen Haufen Kabel, die in der Nähe meines Multiboards herumlaufen, und wollte eine Möglichkeit, sie organisiert und leicht zugänglich zu halten. Diese Halterung besteht aus zwei Teilen:

1. Ein Schnappschuss, der in das Multiboard geht, für den Ort, an dem du das Kabel montieren möchtest.
2. Eine Klemme, die um das Kabel herumgeht, um die Magnete zu halten, die es am Schnappverschluss befestigen.

Jeder Teil verwendet vier 6x2mm-Scheibenmagnete, die gleiche Art, die in Gridfinity verwendet wird. Ich entschied mich für vier, weil es wie die optimale Menge schien, um einen angemessenen Festigkeitsgriff auch bei längeren/schwereren Kabeln zu bieten. Wenn Sie die Magnete im empfohlenen Muster einsetzen, lässt es auch die Halterung selbst ausrichten, wenn sie an ihrem Platz eingesetzt wird.

Keine Stützen und kein Klebstoff! Alles, was du brauchst, sind die Magnete!

Druckanweisungen

• Diese Teile sind so konzipiert, dass sie in der in der Slicer-Screenshot gezeigten Ausrichtung gedruckt werden können.
• Der Multiboard-Snap ist ein Remix des ursprünglichen Snaps, der so konzipiert war, dass er mit 3 Wänden gedruckt werden konnte. Die anderen Teile funktionieren auch mit 2.
• Entworfen und getestet mit Standard-PLA auf einer 0,4 mm Düse.
• Keine Unterstützung nötig!

Montageanleitung

1. Entscheide dich für die Ausrichtung, in der du möchtest, dass das Kabel sitzt, wenn es am Multiboard montiert ist.
2. Fügen Sie die Magnete in dem empfohlenen Muster (siehe "Magnete einsetzen" unten) in den Multiboard-Snap ein.
3. Finden Sie heraus, in welcher Ausrichtung der Snap sein wird, wenn er in das Multiboard eingefügt wird. Dies hängt wahrscheinlich davon ab, wie Sie planen, die A-Seite des Snaps auf der Rückseite einzufügen.
4. Mit dieser Ausrichtung im Hinterkopf, fügen Sie Magnete in die Kabelklemme in der entgegengesetzten Richtung zum Multiboard ein, damit sie sich gegenseitig anziehen, während die Halterung in der von Ihnen gewünschten Ausrichtung ist.
5. Platziere dein Kabel auf der Oberseite der Klemme und drücke die Unterseite in die Schlitze, bis es einrastet.

Magnete einsetzen

Die Magnetlöcher auf beiden Teilen haben eine kleine Lippe um sie herum an der Öffnung. Dies hält die Magnete an ihrem Platz, ohne dass Klebstoffe benötigt werden. Die Magnete sollen nach dem Einsetzen nicht entfernt werden.

Das Einsetzen der Magnete von Hand kann etwas schwierig sein, aber das mitgelieferte Magnet-Einführungswerkzeug macht es viel einfacher. Hier ist meine empfohlene Methode zum Einsetzen der Magnete:

1. Platziere das Einführungswerkzeug auf dem Teil, in den du den ersten Magneten einsetzen möchtest. Die flache Seite sollte nach oben zeigen, und die abgestufte Seite sollte nach unten zeigen und das andere Teil an Ort und Stelle halten. Die Löcher sollten auf beiden Teilen ausgerichtet sein.
2. Legen Sie einen einzelnen Magneten in die erste Position (es spielt keine Rolle, wo Sie beginnen), und richten Sie ihn so aus, wie Sie es möchten. Dies ist am einfachsten, wenn Sie einen anderen Magneten unter dem Teil halten, so dass sich der Magnet, den Sie einsetzen, selbst ausrichtet.
3. Platzieren Sie den Stift in das Loch oben auf dem eingeführten Magneten und achten Sie darauf, den Magneten in der gewünschten Ausrichtung an Ort und Stelle zu halten.
4. Geben Sie dem Stift einen leichten Klaps mit einem Gummihammer oder einem anderen Schlagwerkzeug.
   • Achte darauf, es nicht zu stark zu schlagen, sonst könntest du den Magneten ganz durch den Boden des Schnappverschlusses drücken.
5. Wiederholen Sie diesen Vorgang für die drei verbleibenden Magnete, wobei Sie im Kreis gehen. Wenn Sie das empfohlene Magnetlayout verwenden, wird jeder nachfolgende Magnet von dem benachbarten Magnet angezogen, so dass er sich in der richtigen Ausrichtung ausrichtet.

Hinweis: Es spielt keine Rolle, welchen Pol du als "Nord" und welchen als "Süd" bezeichnest, solange du dabei konsequent bist.
