Voici deux versions d'un adaptateur de niveau à bulle pour la machine à cordier Gamma X-Stringer X2. Pour assurer la cohérence de la tension, le levier de la machine à cordier doit être abaissé parallèlement au sol à chaque fois. Les cordiers expérimentés peuvent le faire, mais les débutants (comme moi) peuvent utiliser l'un de ces adaptateurs pour obtenir une confirmation visuelle que le levier est correctement positionné.

Cet adaptateur est destiné à un niveau à bulle pour le montage TV, qui a un diamètre extérieur de 7,7 mm. L'adaptateur est installé à l'extrémité du levier de la machine à piquer après avoir enlevé le bouchon en caoutchouc noir. Si nécessaire, le niveau peut être collé à l'adaptateur. Mais j'ai besoin qu'il soit amovible pour le stockage.

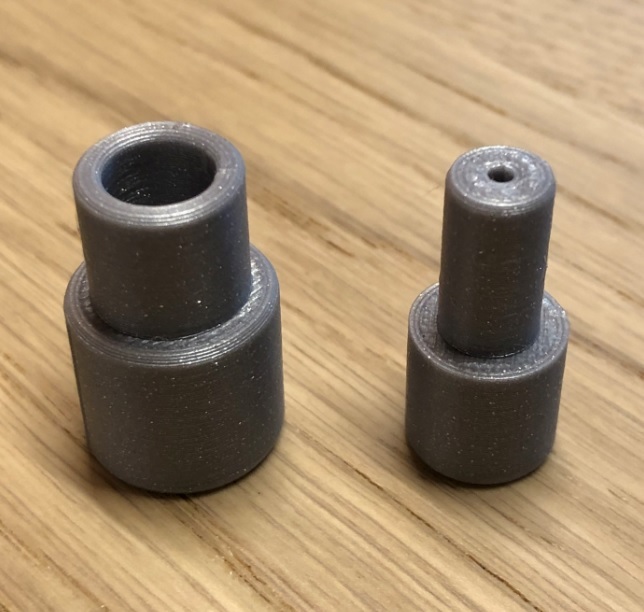

C'est une préférence personnelle de savoir quel adaptateur utiliser - ils sont fonctionnellement identiques et la seule différence entre eux est visuelle : le petit ressemble à une extension du levier, tandis que le grand ressemble à un capuchon de remplacement.

Réglages d'impression.

Marque d'imprimante.: Prusa
Imprimante.: I3 MK3S+
Des radeaux.: Non.
Soutient: Non.
Résolution: 0,20
Remplissage: 15 %
Filament.: Prusament PLA Argent


Notes: J'ai imprimé les adaptateurs en PLA, mais le matériau n'a pas d'importance.
Les fichiers STL fournis incluent les deux adaptateurs dans un seul fichier STL, ainsi que chaque adaptateur séparément.

Mise à jour du 26 septembre 2022 : Nouvelle version avec un ajustement plus serré et meilleur.


Mise à jour du 27 juin 2023 : Ajout de fichiers .gcode.
