Dies ist eine einfachere Version der Squirrelinator Tageslichttür, die ich Anfang dieses Jahres gepostet habe. Sie ist viel einfacher herzustellen und sollte sehr zuverlässig sein. Sie ermöglicht außerdem, die Elektronik einfach zu entfernen und zu ersetzen, falls Sie die Falle waschen müssen.

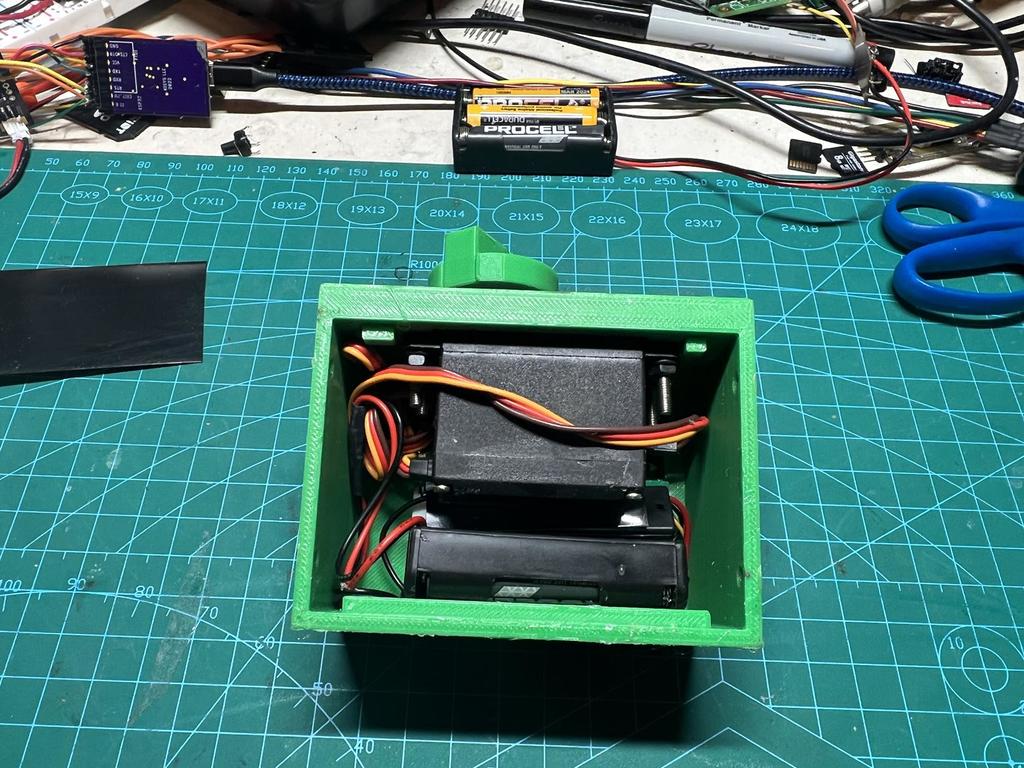

Es verwendet ein kostengünstiges ESP32-Board von EZSBC.com, das mit 4 AAA-Batterien betrieben werden kann und weniger als 15 Mikroampere verbraucht, wenn es im Schlafmodus mit dem RC-Servo angeschlossen ist. Es verwendet einen MG995-Servo mit einem Kuppler, der auf das Metallantriebsrad aufgepresst ist. Ich nehme das Zahnrad heraus und verwende es, um die Spline auf dem Kuppler zu formen, wie

Die Servoantriebe drücken zwei Stößel, die einen Haken über das Ende eines Querstücks auf jeder Falltür drehen. Passen Sie die Verbindungen an, um die notwendige Bewegung zu erhalten. Wenn der Haken richtig nach oben eingestellt ist, wird die Tür durch Druck nicht bewegt, wenn der unbetriebene Servoarm nicht aktiviert ist.

Ich lese die Spannung an einem analogen Pin eines Spannungsteilers, der aus einem 100K-Widerstand und einem gewöhnlichen Fotoresister zum Erdungspunkt besteht. Die Stromversorgung für den 100K-Widerstand kommt von einem GPIO-Pin, der eingeschaltet wird, wenn er nicht im Schlafmodus ist. Dies hat sich als ein sehr zuverlässiger Tageslichtsensor erwiesen. Ich werfe alle 10 Minuten einen Blick auf den Sensor, um zu entscheiden,

Sieh dir die Kommentare zu den Fotos, das Schema und den mitgelieferten Arduino-Code für weitere Erläuterungen an.

Ich hoffe, du findest das nützlich oder vielleicht findest du hier ein paar nützliche Dinge, die du bei einem anderen Projekt verwenden kannst, falls du keine Squirrelinator-Falle hast.

Prost

Kisssys
