C'est ça.DEPRÉCIÉEn faveur de
http://www.printables.com/model/430589-openscad-hirth-joints/comments/745049

Je viens de publier ça pour que les autres puissent voir ce qui ne fonctionne pas si bien.
Malheureusement, je ne me souviens pas des détails exacts concernant les problèmes avec cette tentative la plus ancienne.

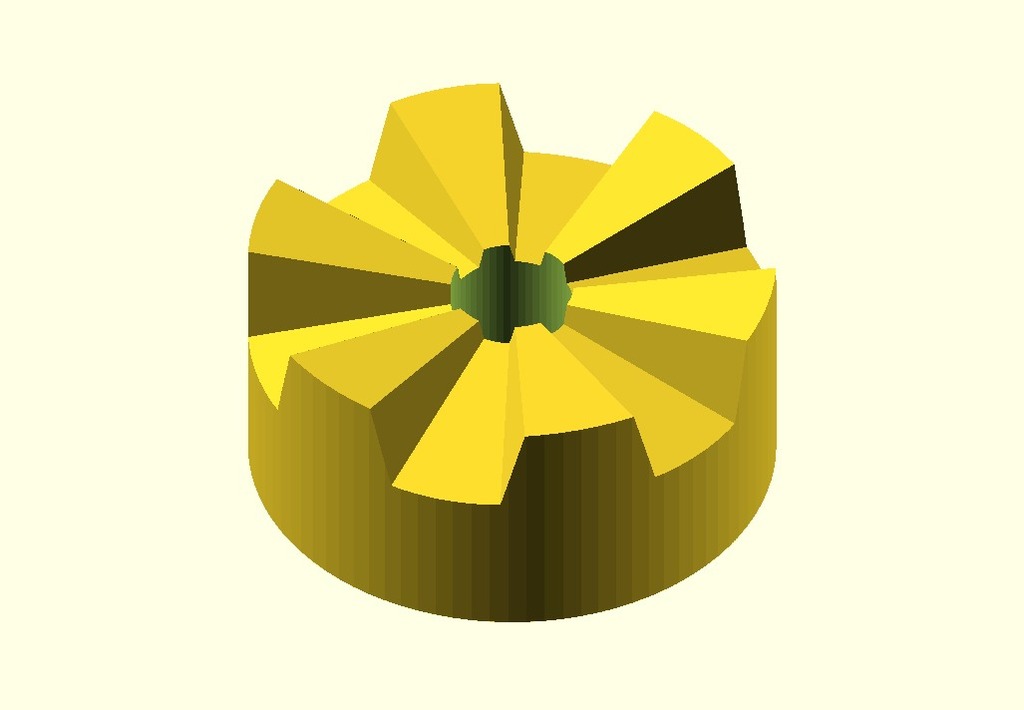

C'est un générateur Hirt-Joint trapézoïdal.

Utilisation :
– soit utiliser le personnalisateur (Thingiverse)
– ou utilisez-le comme une bibliothèque, comme ceci :
Hirth (<)
le numéro de la période,
angle_de_flanc,
hauteur de la base,
rayon du vertex,
[diamètre_ronde_coupé|par défaut=0...ne pas couper en rond],
[bore_radius|default=0...no_bore],
[facteur d'étirement vertical|par défaut=1],
[vertices_marqués_par_couleur|par défaut=faux]);

Remarque : l'échelle verticale modifie les angles de flanc.

Finaliser et publier motivé par :
http://www.thingiverse.com/thing:370976
"Joint Hirth (disques d'ajustement d'angle)"
Notez que la conception là-bas n'est pas vraiment un joint Hirth. Imposer une profondeur constante sur le rayon conduit à ces surfaces non planes qui se tordent bizarrement et qui divergent vers des lamelles verticales incroyablement étroites à rayon nul.

D'autres versions.

Utilisez celui-ci, c'est le plus récent.
http://www.printables.com/model/430589-openscad-hirth-joints/comments/745049

Il y a maintenant un autre suivi également OBSOLÈTE qui utilise des opérations booléennes :
Une version supposément améliorée par rapport à celle-ci.
"Articulation Hith personnalisable (version CSG) (bibliothèque)"**
–https://www.printables.com/model/430631-customizable-hirth-joint-csg-version-library-depre
– migré d'ici.http://www.thingiverse.com/thing:397553

Catégorie :Parties
