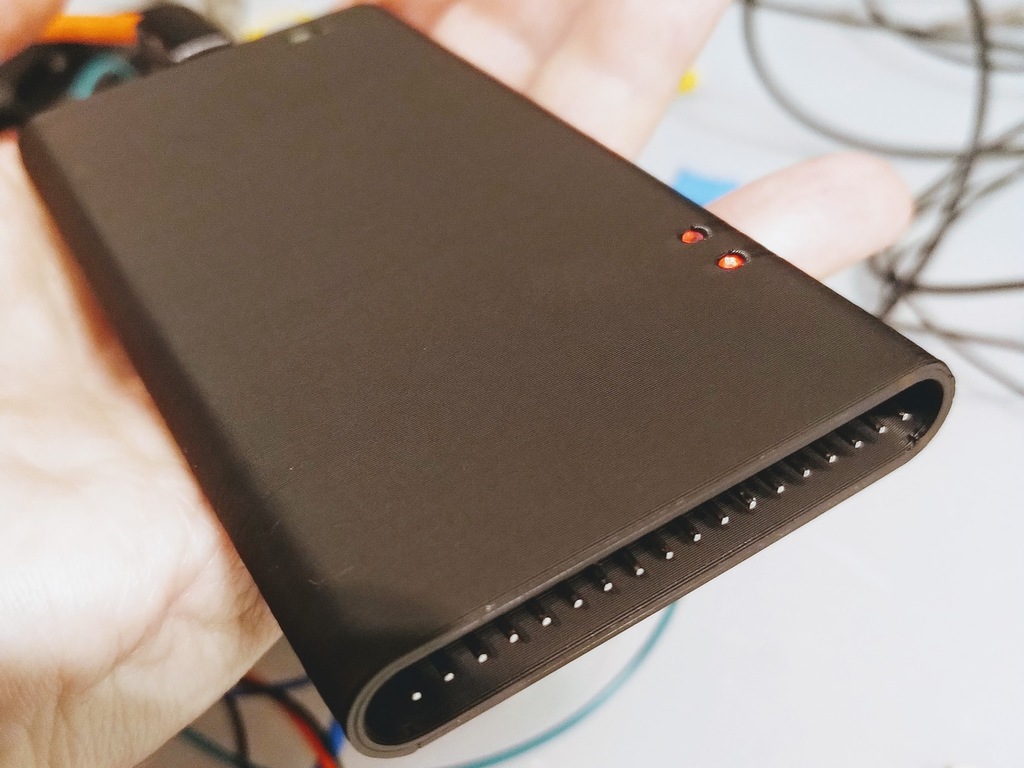

Este es un caso para el Open Bench Logic Sniffer inspirado en algunas cajas genéricas de aluminio extruido, pero impresas en 3D.

La PCB se desliza dentro de la carcasa, luego la tapa cubre el lado donde se encuentra el receptáculo USB y se monta con dos tornillos de cabeza cilíndrica M2x4-10mm.

Hay un difusor LED opcional que se puede imprimir utilizando filamento transparente. Se ajusta perfectamente, pero recomiendo una gota de pegamento CA cerca de cada agujero. El montaje dentro de la carcasa requiere un poco de paciencia, un palillo o una herramienta similar puede ayudar a insertarlo cuando está en posición. Mejor inténtalo varias veces antes de aplicar el pegamento.

Imprime la carcasa verticalmente, con la parte de entrada hacia abajo, con soporte (toque la plataforma de construcción); la tapa boca abajo; el difusor según lo proporcionado. Imprime todas las piezas con PLA, línea de 0,4 mm, altura de capa de 0,2 mm.

Enlace de OnShape:https://bit.ly/3wKaUhN

La versión 2 de la tapa es ligeramente más gruesa y tiene un hoyuelo más grande.
