マイクロ旋盤で、ドレメルに最適です

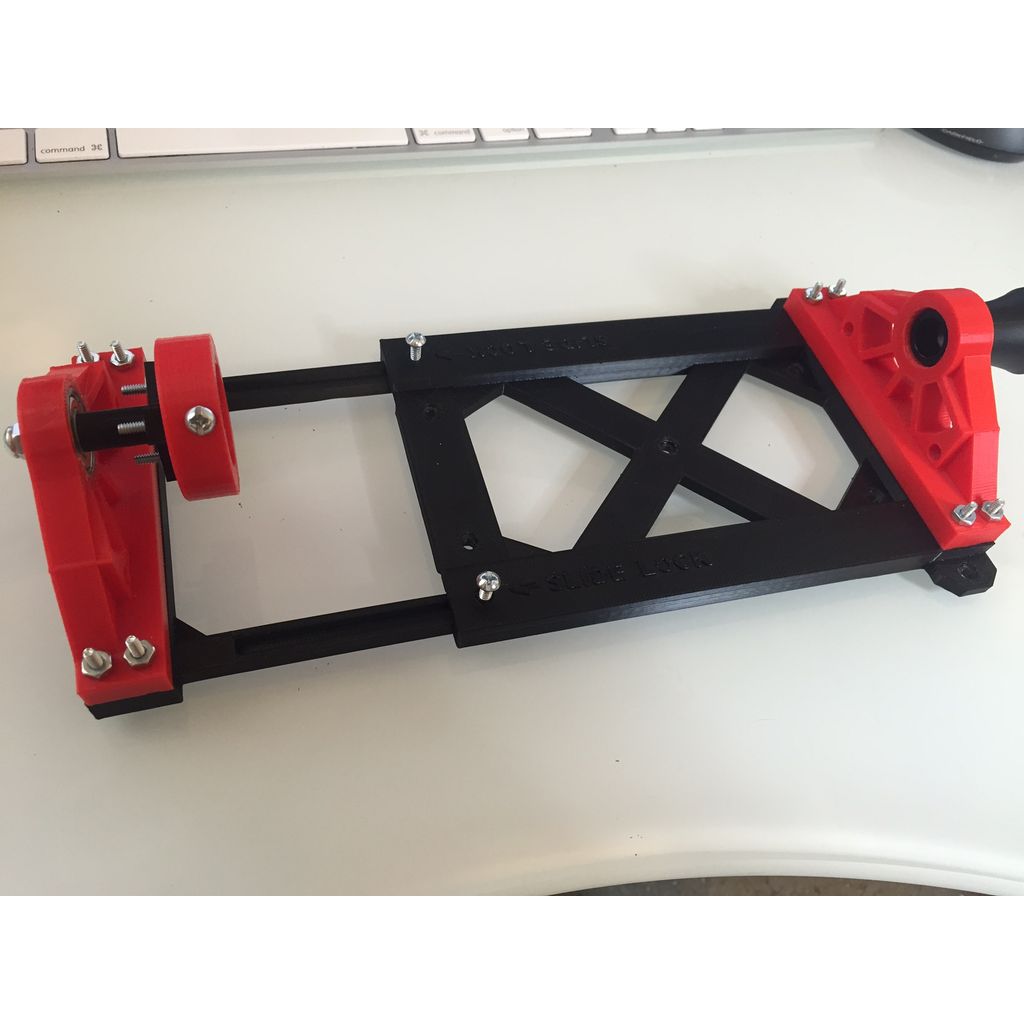

また、これを取り付けるためのレールスライダーシステムも追加しました。コンセプトは、メインパーツを木材などにネジで固定し、スライダーパーツを前後に動かしてさまざまな長さの旋盤パーツを取り付けるというものです。このスライダーシステムは、ここにある新しい幅広・強化ブロックとしか互換性があり、オリジナルのパーツとは互換性がありません。

また、工具やベアリング固定具をアップグレードして、ベアリングにより適切にフィットし、滑るリスクがないようにしました(深度方向)。

また、私の地元のハードウェア店にM3がないので、すべてのナットホールが#4-40のナットとボルトに合うように拡大されています。スライドロックと旋盤マウントブロックのネジ式ホルダーには、#6-32の1/2インチボルトを使用しました。

オリジナルデザインからの変更点(変更された部分のみが示されており、他のすべてのオリジナルパーツは依然互換です)：

• 608ベアリングに合うようにベアリングブロックを調整しましたが、それでもきつくフィットしています。これらは取り外し可能です(バイス/プレスフィットではない)ので、固定したい場合は、エッジの周りに少量の接着創やアセトンを塗って滑らかにするだけです。
• ベアリングの取り付けを調整して、実際に608ベアリングに完全に適合するようにしました。
• 補強を追加し、両ブロックのベースを延長して、より高い安定性と大きなネジ/ボルトで簡単に取り付けられるようにしました。
• スレッド式のドレメルブロックバージョンにスレッドを追加し、4200をブロックに直接ねじ込むための補強を追加しました。

私の使い方：

• 私は慎重にドリメルの延長シース(写真の黒い部分)をねじ込みましたが、それによってプラスチックが少し割れてしまいました。もう少し大きめの穴を作ったり、補強したり、このサイズのネジを切るのに十分に大きなタップを見つけたりする必要があるかもしれませんが、この場合、私はアセトンでクラックを滑らかにして接着しました。(更新)この問題を解決するための新しい
• 私はドレメル4200に接続する方法がはっきりしていませんでしたが、クイックリリースがあるので、私のサンディングビットの1つを使用しました。これはオリジナルのドレメルフィッティングに非常にしっかりと適合し、それからアセトンスムーザーを使用して永久にそれらを「接着」しました。

次に予定されていること/まだやるべきこと：

• ダストコントロール用の真空ノズル/マウント

Simplify3Dで標準の「高速」設定を使用したABSでは、絶対に変形はありませんでした。エクストルーダーは230℃、ヒートベッドは110℃、インフィルは30%、標準のラフト、0.2 mmの層厚、3600 mm/分でした。

サポートを使用して印刷する必要がある唯一の部品は、main_rails部品です。
