齿轮真是太酷了！

我见过一些形状类似“齿轮”的轴向可视化装置，但大多数都是艺术家对齿轮的想象作品(比如圆形外部贴着矩形或梯形)，而不是真正的渐开线(或摆线)齿轮。这种不准确的模型总是让我很不爽，所以我就想自己设计一个。

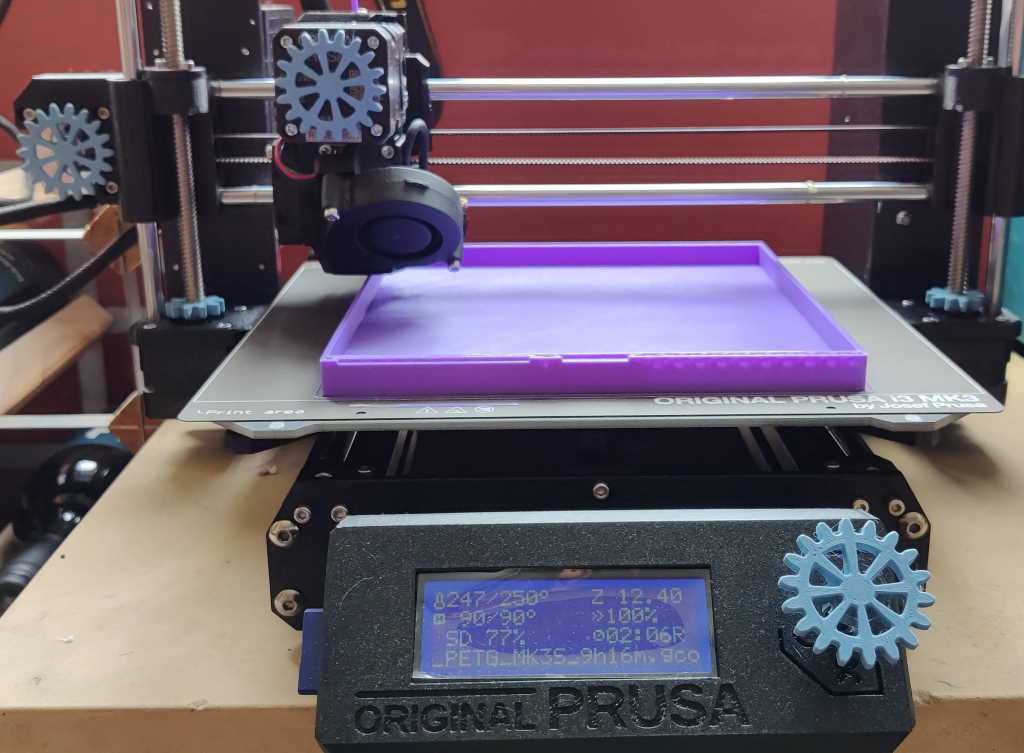

我制作了一套包含X、E和Z轴控制旋钮及可视化装置的套件。所有部件均为2模块齿轮。您可以在最后一张照片中看到所有部件。这是X轴可视化装置，共有18个齿(与E轴可视化装置和更大的控制旋钮相匹配)。其背面有一些"齿"，可以与皮带轮啮合并将其固定到位。为了方便起见，我还附带了一个磁性安装版本(它仍然有用于对齐的背面齿)，但在我看来，摩擦

所有装备的链接都在这里：

• 收藏品：https://www.prusaprinters.org/social/187908-dral/collections/106521
• 挤出机可视化工具：https://www.prusaprinters.org/prints/117065-involute-gear-extruder-visualiser-for-mk3s
• X 轴可视化工具：https://www.prusaprinters.org/prints/117066-involute-gear-x-axis-visualiser-for-mk3s
• Z轴可视化工具：https://www.prusaprinters.org/prints/117069-involute-gear-z-axis-visualisers-for-mk3s
• 控制旋钮：https://www.prusaprinters.org/prints/117060-involute-gear-control-knobs-for-mk3s

有一段关于视觉化设计师在这里工作的视频：
