Para plantillas de 20 mm de espesor. Se incluyen separadores, ya que estos a menudo vienen con un espesor de 21-22 mm. Adjunte los separadores con una pequeña gota de súper pegamento.

Los orificios de montaje tienen las siguientes dimensiones: del centro al fondo: 160 mm, del centro al frente: 30 mm. Diseñado para tornillos de hexágono M5. Atornille esto a una placa de madera contrachapada para una producción precisa a gran escala. También sugiero hacer una plantilla de alineación para las PCB. Esto se puede hacer con tres PCB de repuesto del mismo espesor. Pegue estos en forma de U para que su PCB de esténcil pueda enc

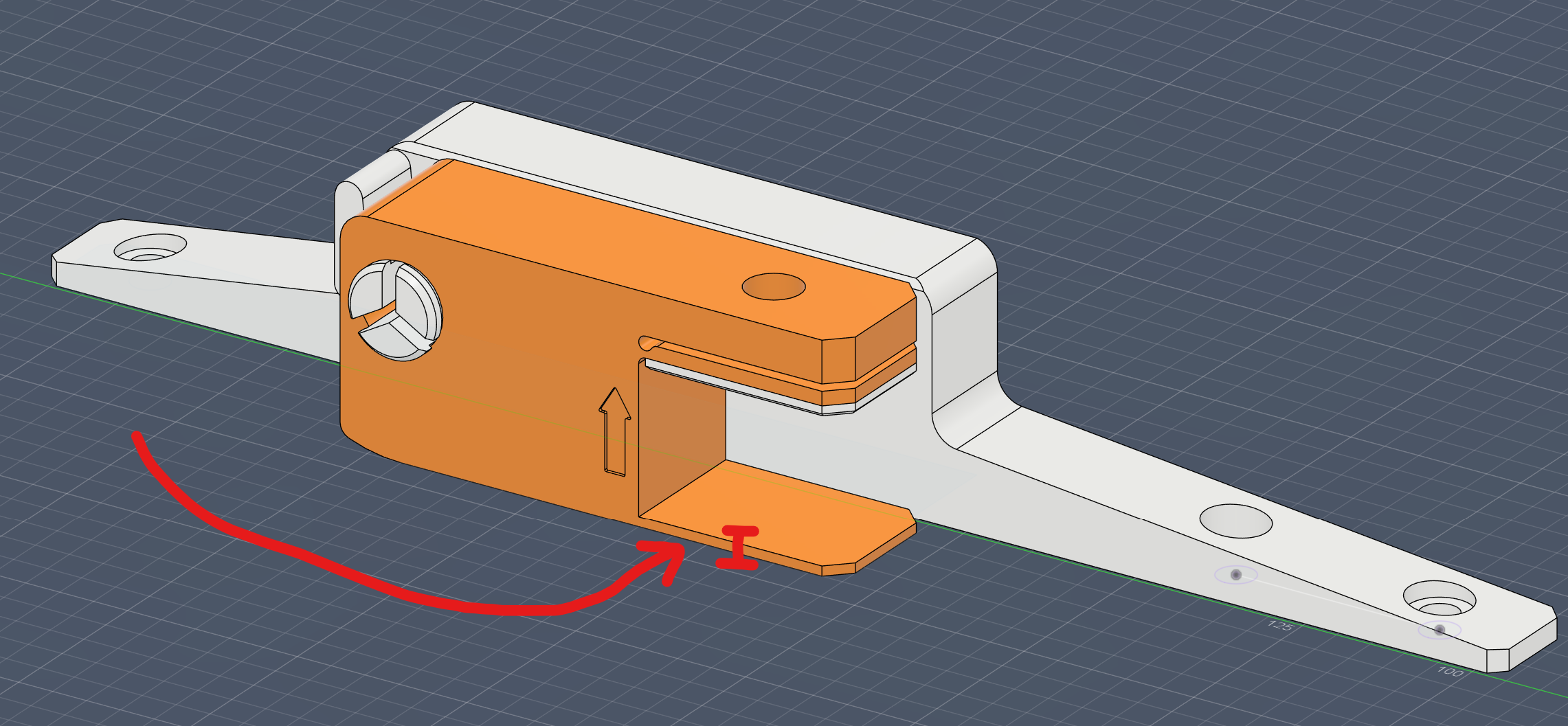

Esto está diseñado para PCB de 1,6 mm. Si modifica el diseño para acomodar PCB más gruesos o más delgados, establezca esta distancia en ([su espesor deseado] - 0,2) mm.

Además, asegúrate de subir o bajar el soporte blanco también a la altura deseada para que coincida con los pivotes.

Este proyecto requiere 4 inserciones de calor M5 y 5 tornillos M5. Recomiendo una longitud de 15 mm.

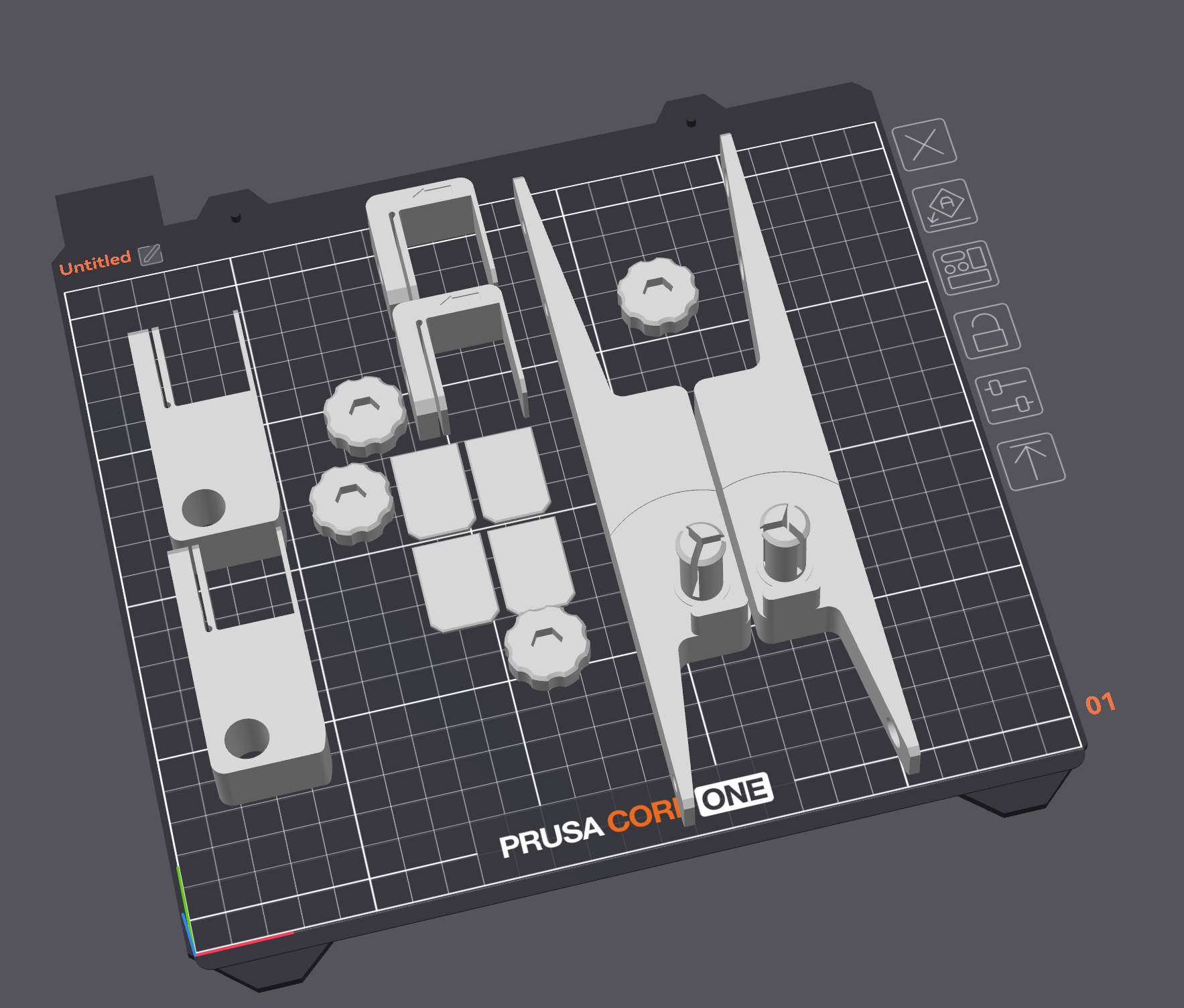

Imprime estas piezas en la siguiente orientación.Use muchas paredes, un relleno alto y un material rígido fuerte. Idealmente, uno reforzado con fibra de carbono.De lo contrario, estos clips se doblarán bajo la fuerza de sujeción.
