まとめ

まだこれをアップロードする予定ではなかったのですが、最終デザインについて助けが必要かもしれないと思いました。

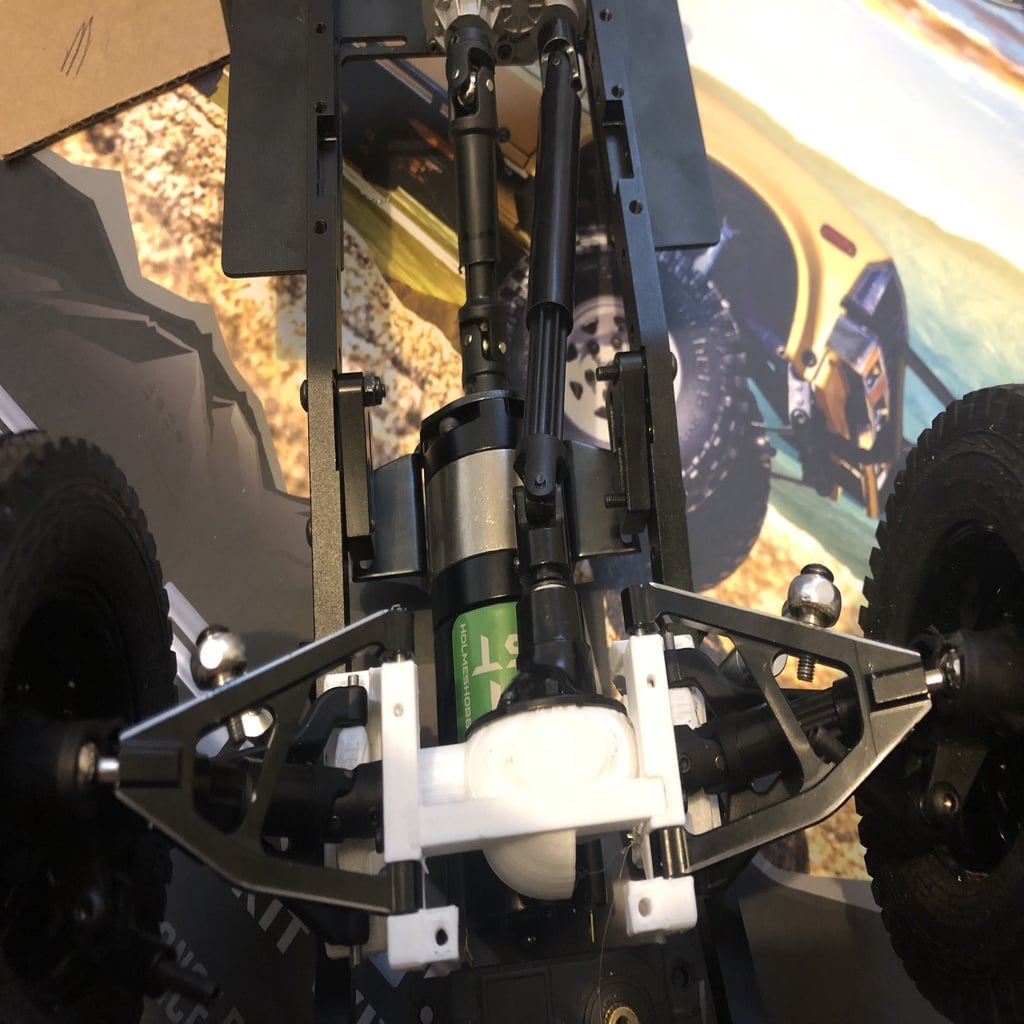

これは私のRC4WD TF2用の独立フロントサスペンションです。切り短くしたアクスルシャフトを使用した標準のTF2フロントディフェンスを使用しています。サブフレームはそのままでも非常に強固です。保護と強度を高めるためにスキッドプレートを使用するように設計しました。完成するにはいくつかの追加部品を購入する必要があります。

トラックスアス 7034 フロント ナックル
トラックスアス 7031 フロントアーム
トラックスアス 7032 リアアーム
トラックスアス 7051 コンプリート CV アクスル。これらが2本必要になります。
そして、もちろん、指節関節のベアリングもです。

私はピアノのワイヤーで自分のヒンジピンを作り、1/8インチの真鍮管をブッシングとして使用しました。

私はクラス0トラックに乗っていたので、前部と後部のアッパーアームしか使用しませんでした。もし、より広いスタンスが必要な場合は、ローアーズを使用することが可能です。例えば、プレランナースタイルのトラックなどです。

ショックは依然としてヘルパースプリング付きのキットショックです。アッパーマウントはストックポジションです。ロアアームに別の穴を掘る必要がありますが、これはロアショックマウントとして機能します。

必要に応じて、完全なセットアップの写真をもっとアップロードします。質問してください。

私は今、設計段階で自分の能力の限界に達しています。サスペンションにはまだバンプステアがあります。誰かが私がそれを改善し、バンプステアを排除できる場所を見てくれるといいなと思っています。
