总结

更新于2015年11月11日：尽管这种设计确实有效，但现在它已经被其他设计所取代了。http://www.thingiverse.com/thing:1122480

描述

这有助于消除因Z轴丝杆弯曲和/或Z轴联轴器未完全居中而导致的Z轴纹路问题(Z轴联轴器孔位偏离中心就是我遇到的难题)。前后对比图清晰可见，这些措施确实有效。现在对于我来说，当层厚设为0.3毫米时，Z轴纹路几乎完全消失了。

操作指南

我在设计中为螺母(13mm)预留了公差。设计中从平面到平面的精确距离为13.2mm。导向臂的内间距为8mm。确保螺母安装牢固，导向臂在8mm的Z导杆上没有松动，但又不至于过紧。我给导向臂内部以及X滑台所坐落的Z隔离器的平面都上了润滑油。

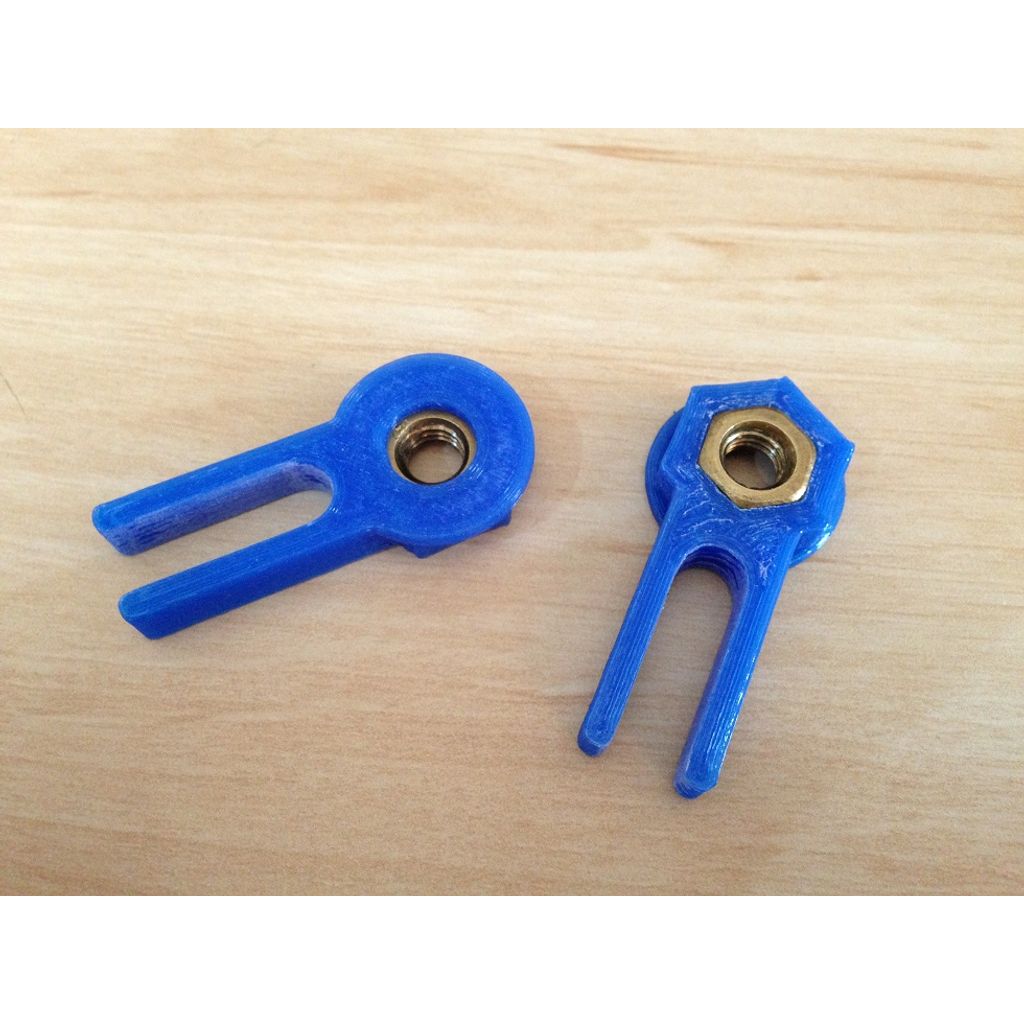

取下X导轨和Z丝母(它们应该能用于Z隔离器)，然后手动将隔离器安装到Z丝杠上，丝杠平面朝上，通过手动转动Z丝杠，将其安装到Z导杆上，直到丝杠在Z导杆上的位置约下降一英寸，如第二张图片所示。切勿尝试使用电机来完成此操作，因为Z丝杠可能会晃动，从而损坏Z联轴器。

将两个隔离器都安装到位并调整至相同高度后，重新安装X轴滑台，并控制电机将滑台降下。若有Z轴限位开关，需要将其下移并延长丝杠。完成后，重新校准打印床，并进行一次测试打印。
