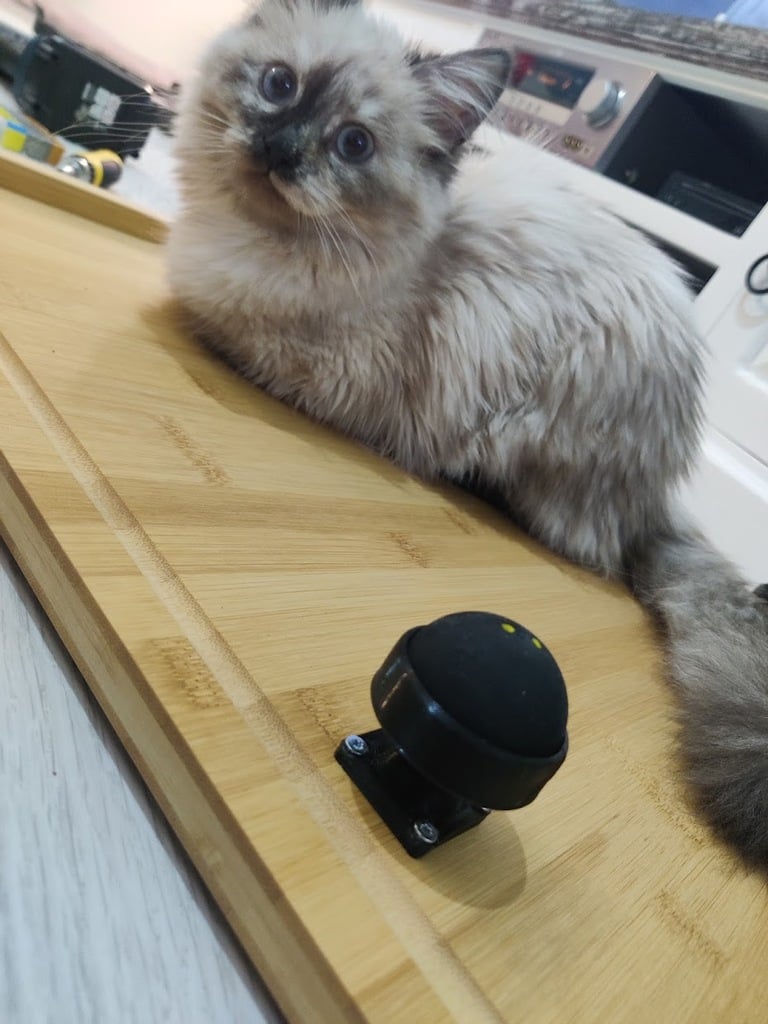

J'ai conçu ceci pour une plateforme d'isolation de platine tournante improvisée (en utilisant une planche à découper IKEA Lämplig). Les pieds abritent des balles de squash coupées en deux.

Il y a un espace de 0,5 mm dans la direction XY, donc la précision dimensionnelle de votre imprimante ne devrait pas être un problème. Pour moi, au moins, les pièces sont toujours suffisamment serrées.

Matériel requis (par pied) :

-4 vis de montage (de 3 mm de diamètre, avec une tête à contre-dépouille)

-1 écrou M8

-1x boulon M8 - J'ai utilisé un M8x20, mais pour une hauteur de caisse plus basse et pour réduire la tension sur les pieds, je recommanderais de ne pas utiliser de boulon de plus de 15 mm.

- Une demi-balle de squash - J'ai choisi celle avec deux points jaunes (super douce).

- Une colle à séchage rapide.

Assemblée :

• Insérez le boulon M8 dans "foot.stl" et placez "foot-lid.stl" par-dessus (en vous assurant qu'ils s'emboîtent correctement), avec une quantité généreuse de colle entre eux. Serrez-les ensemble, soit avec des pinces, soit avec l'écrou M8.

-Insérez l'écrou dans "mounting-flange.stl" et vissez-le sur la surface de votre choix.

-Coupez la balle de squash en deux (le long de la couture). Avec une quantité généreuse de colle appliquée au bas du pied, poussez la balle fermement en place. Vous devrez peut-être la tenir pendant un moment.

- Je recommande d'imprimer "spacer.stl" pour une gamme d'ajustement un peu plus large. Il suffit de placer l'entretoise entre la bride et la surface de montage. L'épaisseur de l'entretoise peut être ajustée dans votre slicer, et 3 à 5 mm devraient être suffisants pour la plupart des applications.

Orientez "foot.stl" avec le trou hexagonal vers le bas. Les autres pièces avec le côté le plus plat vers le bas.
