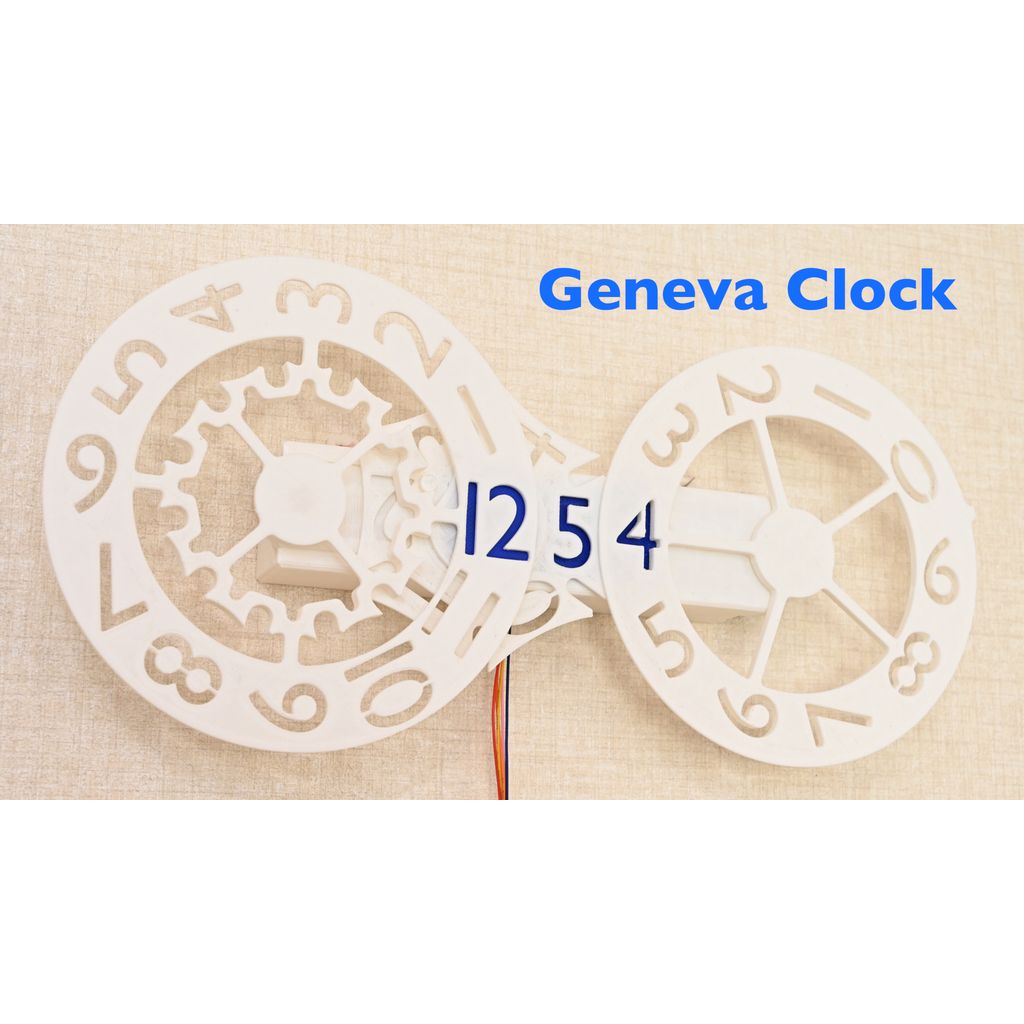

Une simple horloge numérique avec des mécanismes de Genève séquentiels.

• Ajustement facile de l'heure en utilisant un mécanisme coulissant pour libérer l'engagement des rouages de Genève.
• Facile à fabriquer avec seulement 9 pièces imprimées.
• Poussé par un seul moteur.
• Facile à imprimer sans structure de support.
• Prêt pour les petites imprimantes : Toutes les pièces peuvent être disposées sur une table de construction de 160 x 160 mm.

• Le moteur pas à pas à engrenages 28BYJ-48 et la carte de pilotage sont livrés avec
• N'importe quel microcontrôleur (Arduino, ESP32, Raspberry Pi, etc.)
• Assortiment de vis à tarauder de 2 mm.

• Imprimez toutes les parties avec la posture fournie.
• La structure de support n'est pas nécessaire.
• Enlevez bien les débris et les boules, en particulier autour des axes et des surfaces glissantes.
• Utilisez le matériau de couleur différente pour le "curseur de 10 minutes" et l'"axe de 10 minutes" pour une meilleure visibilité des chiffres.

• Assemblez l'unité d'heure avec le "pignon d'heure", le "glissier d'heure" et le "capuchon d'axe d'heure" à l'aide d'une vis taraudée de 2 mm.
• Assemblez l'unité 10min avec "10min-weel", "10min-slider" et "10min-axis" à l'aide d'une vis à taraudage de 2 mm. La direction de l'axe 10min est régulée par le trou en forme de trapèze.
• Attachez le moteur au cadre. Ensuite, insérez la roue 1min sur l'axe du moteur. Veillez à ce que la roue 1min ne soit pas inclinée. La roue 1min devrait être très proche de la surface supérieure du cadre.

• Insérez deux unités dans le cadre, puis attachez un élastique aux vis à l'arrière du curseur.

• Utilisez votre microcontrôleur préféré pour piloter le moteur pas à pas.
• Le programme ("clock.ino") ci-dessous est un exemple pour Arduino. Si vous utilisez d'autres microcontrôleurs, faites fonctionner le moteur à 2048 pas par 10 minutes.
• Le boîtier de l'Arduino Nano et de la carte de pilotage peut être trouvé à l'adresse suivante :https://www.thingiverse.com/thing:5145523
• Il y a un peu d'espace dans le cadre. Vous pourriez cacher des circuits dans le cadre si vous utilisez un petit micro-contrôleur.

Si le moteur tourne dans la direction opposée, modifiez le code source, à partir de

int port[4] = {7, 6, 5, 4};

à

int port[4] = {4, 5, 6, 7};

1sec.ino est le code pour les tests et les démonstrations (le moteur fonctionne toutes les secondes).

• Les roues d'une heure et 10 minutes peuvent être faites pivoter à la main..
• Le programme pour Arduino actionne le moteur immédiatement après la réinitialisation. Par conséquent,Vous pouvez procéder pendant 1 minute en appuyant sur le bouton de réinitialisation..
• L'alignement du rotor d'une minute peut également être possible grâce au bouton de réinitialisation.Appuyez sur le bouton de réinitialisation lorsque le chiffre arrive à la position correcte..
• La rotation manuelle du rotor de 1 minute est également possible car le courant vers le moteur est coupé lorsqu'il ne fonctionne pas.

L'horloge d'Arduino n'est pas aussi précise que les horloges ordinaires. Veuillez ajuster la valeur pour améliorer la précision de votre horloge.

1. Mesurez l'erreur de votre horloge. Ajustez correctement votre horloge et attendez 24 heures, puis mesurez l'erreur de votre horloge en secondes.
2. Saisissez la valeur d'erreur (en secondes) pour la valeur nommée COMPENSATION_SECONDS à la ligne n°3 du code source. Si votre horloge gagne du temps (trop rapidement), saisissez une valeur positive, et vice versa.
3. Compilez et flashez votre programme sur votre microcontrôleur.
