저는 이것을 “LiitoKoola”라고 별명으로 불렀습니다........ ;)

이 슬립온 đối 커버는 장치를 수정할 필요 없이 LiitoKala Lii-500에 냉각을 추가할 수 있게 해주며, 장시간의 충전 및 테스트 세션 동안 Lii-500과 셀을 조금 더 차갑게 유지하는 데 도움을 줍니다.

노트:
표준 80 x 80mm PC 팬에 적합하도록 설계되었습니다. 저는 10mm와 25mm 두께의 팬을 모두 사용했습니다.

이 커버는 팬이 기존의 Lii-500 베이스 환기구를 통해 공기를 끌어들이고, 장치 내부를 거쳐 위로 나가도록 설계되어 있습니다. 팬은 장치 내부로 공기를 불어넣어서는 안 됩니다!!!

이 쿨러가 Lii-500의 수명을 연장할 것이라는 실증적인 증거는 없지만, 그것이 바로 우리의 목표입니다.

GrazorCube 3D.

아니에요.

아니에요.

0.2mm 레이어 높이.

100%

당신의 스라이싱 소프트웨어에서 寿衣를 회전시키고, 헥사고наль한 환기구가 프린터 베드에 있도록 하십시오.

만일 여러분이 아무 문제 없이 45도 오버행을 인쇄할 수 있다면 지원물은 필요 없을 것입니다.

저는 이 寿衣를 위에서부터 아래까지 4層으로 인쇄하는 것을 제안합니다. 이는 실제로 단단한 인쇄물을 제공할 것이며, 두께는 겨우 1.6mm입니다.

저는 또한 인쇄할 때 모서리가 들어가는 것을 최소화하기 위해 브림을 사용하여 인쇄를 했습니다.

제 집에서 만들어둔 3D 프린터로 인쇄하는 데 3시간이 조금 넘습니다.

원하는 80x80mm PC 팬을 추가하세요. 저는 10mm 두께와 25mm 두께의 팬을 모두 사용했고, 단순성을 위해 PWM 제어가 없는 2선 팬을 선호합니다.

10mm 두께의 팬을 위해서는 팬 커버와 팬을 보호판에 부착하는데 4개의 M3 x 20mm 카운터 스크루/볼트가 필요합니다.

25mm 두께의 팬의 경우, 팬 커버와 팬을 보호판에 부착하려면 4개의 M3 x 35mm 반드라이브 나사/볼트 또는 8개의 M3 x 12mm 나사/볼트와 4개의 M3 로크 너트가 필요합니다.

팬이 공기를 안쪽으로 불는 것이 아니라 위로 끌고 나오도록 방향을 조정해 주십시오.

리-500과 그 전원 공급장치 사이에 T-피스를 만들거나, 배터리로 팬을 구동하십시오.

실제로 저는 12V의 공급원과 함께 24V의 등급인 10mm 두께의 팬을 사용하고 있습니다. 이 팬은 소음 없이 장치를 시원하게 유지하기에 충분히 빠르게 회전하며, 히터 셀이 가려지지 않도록 적당히 공기를 공급합니다.

또한 전압을 조정하고 팬 속도를 조정하려면 작은 조정식 DC-DC 컨버터를 사용할 수도 있습니다. MP1584EN DC to DC 컨버터는 일반적인 장소에서 약 1파운드로 구입할 수 있습니다.

2024년 8월 2일

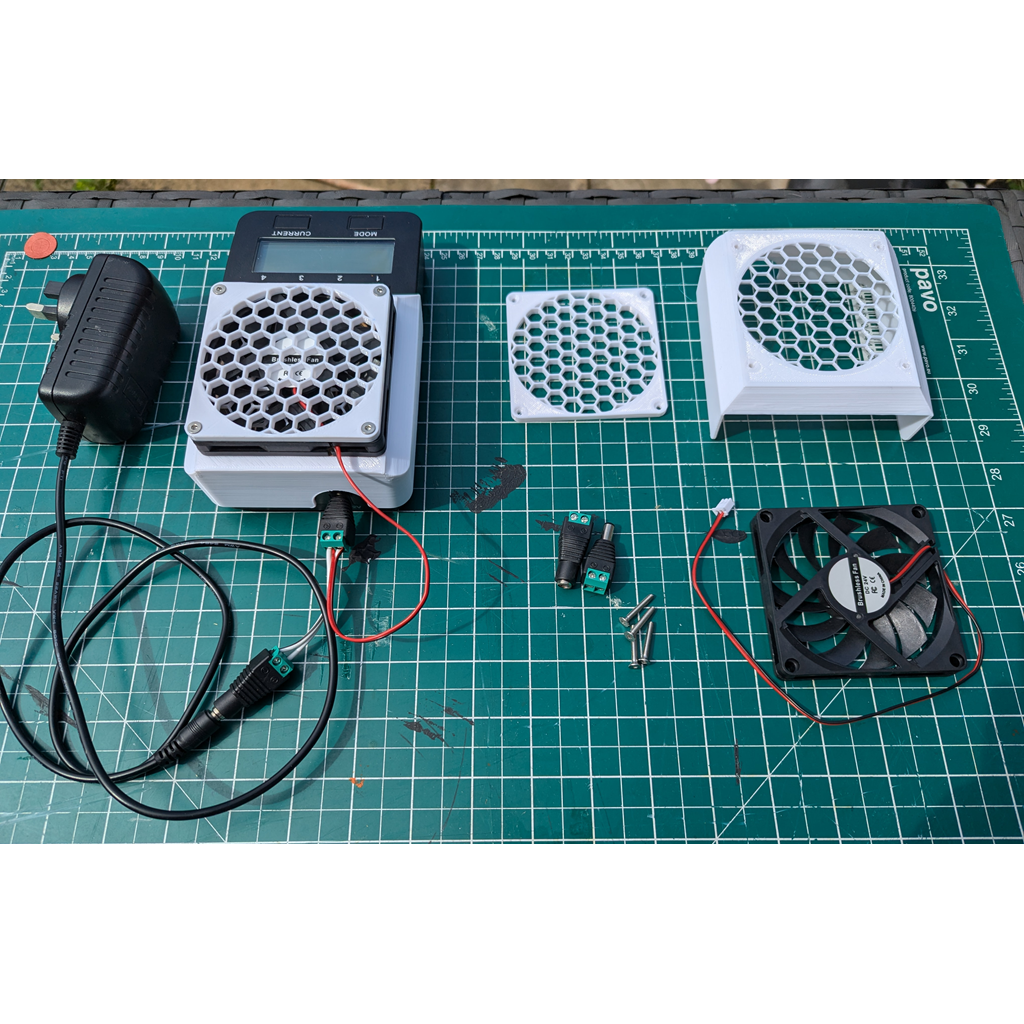

팬을 방향을 잘못 한 손가락으로부터 보호하기 위해 팬 커버를 추가했습니다. 사진을 업데이트했습니다. .3mf 파일과 .stl 파일도 포함되어 있습니다.

2020년 1월 22일.

저는 또한 플러그 소켓 주변에 더 큰 구멍이 있고, 팬 마운트 구멍을 두껍게 만든 V2 STL 파일을 추가했습니다. 이제 너트 없이 바로 플라스틱에 나사를 조일 수 있습니다.

홈/메이커 라이센스를 가진 Autodesk Fusion 360에서 설계되었습니다.
