안녕하세요, 독자분들. 이건 제가 주말에 했던 작은 프로젝트입니다. 직장에서 자기식 스터러가 필요했는데, 여러 상황 때문에 주문을 할 수가 없었어요. 그래서 제가 직접 만들어보자고 생각했습니다. 저는 이것을 인벤터 2018으로 설계했습니다.

이 종류의 기계는 실험실에서 두 가지 이상의 별도의 물질을 오랜 기간 동안 혼합하는 데 사용됩니다. 하지만 이것은 3D 인쇄된 부품에서 PVA를 제거하는 데에도 사용할 수 있습니다. PVA는 물에 용해하는 지원 재료입니다. 이는 더 깨끗한 최종 결과를 위해 이중 또는 다중 재료 3D 인쇄에 사용됩니다. 때로는

그것은 무엇을 할 수 있습니까?

당신은 무엇이 필요하십니까?

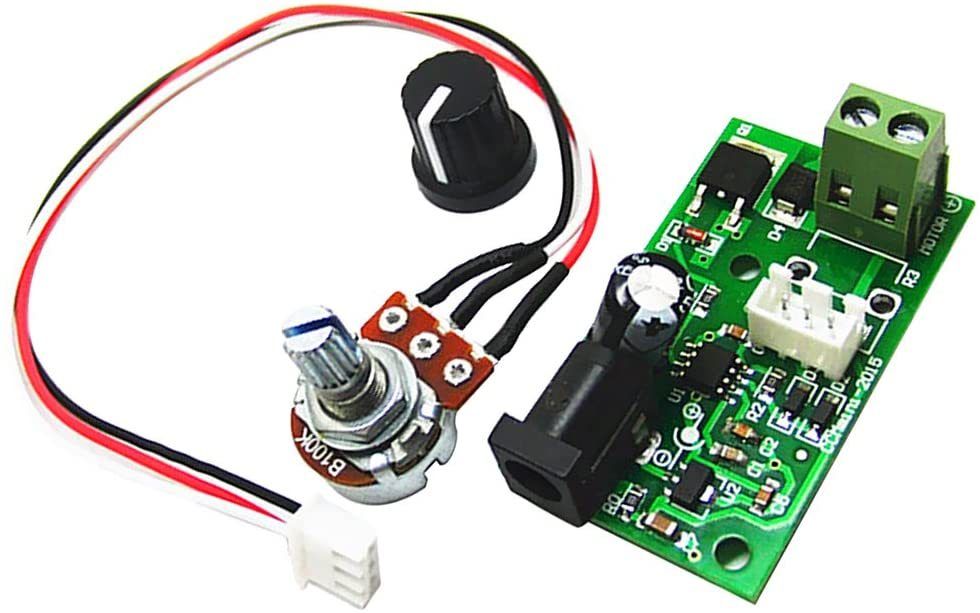

모터 컨트롤러

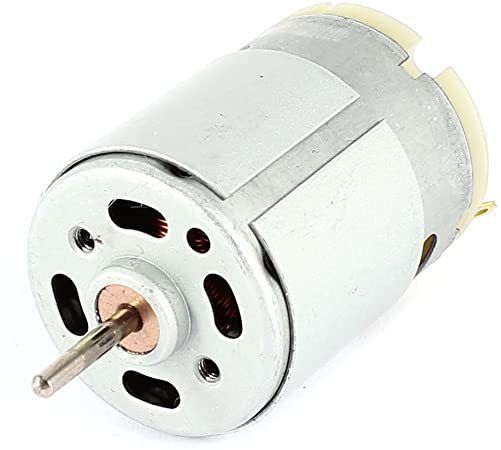

모터

3D 프린터.

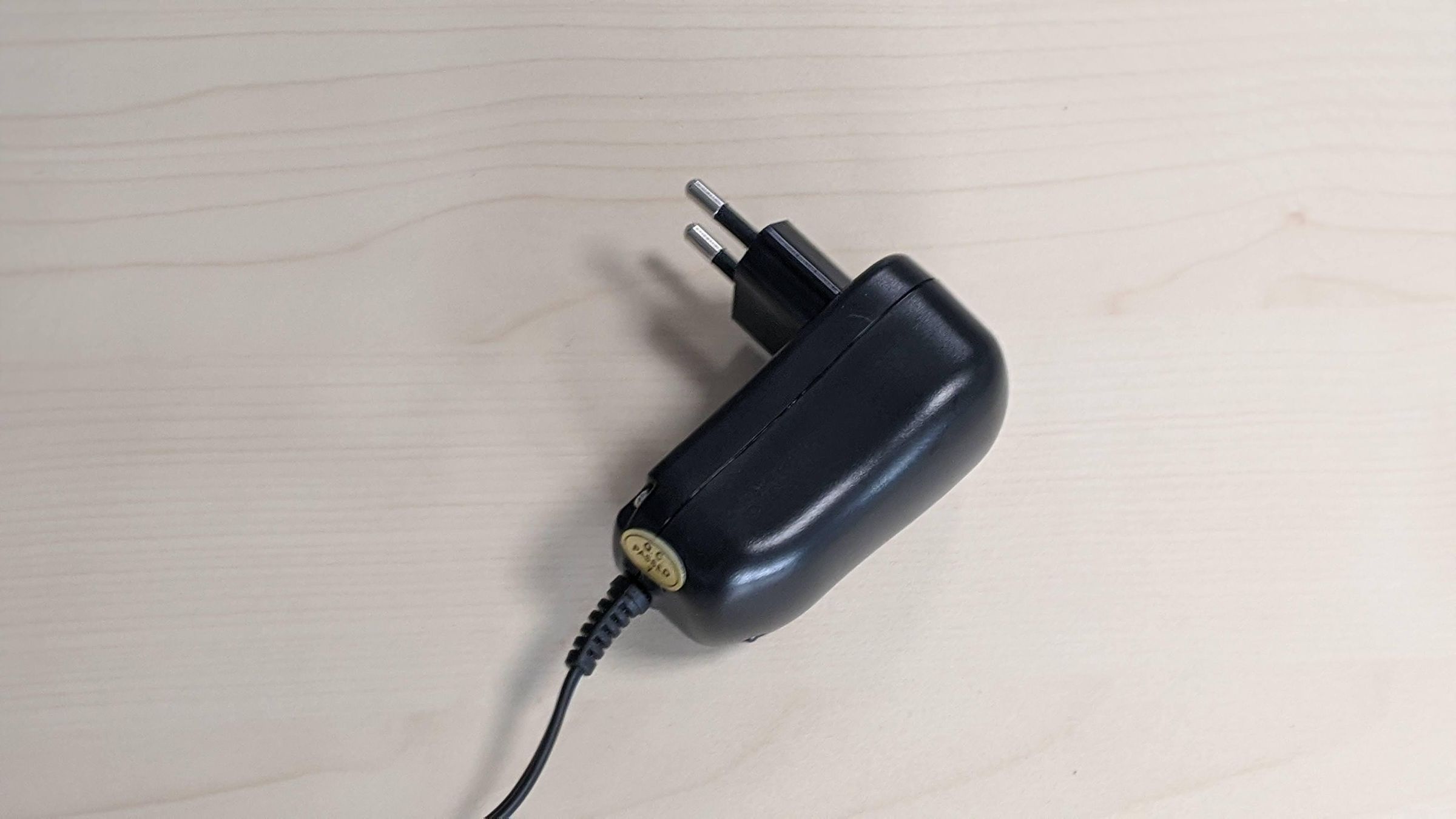

전원 공급 장치

2* M3 너트와 나사

2* M2 나사

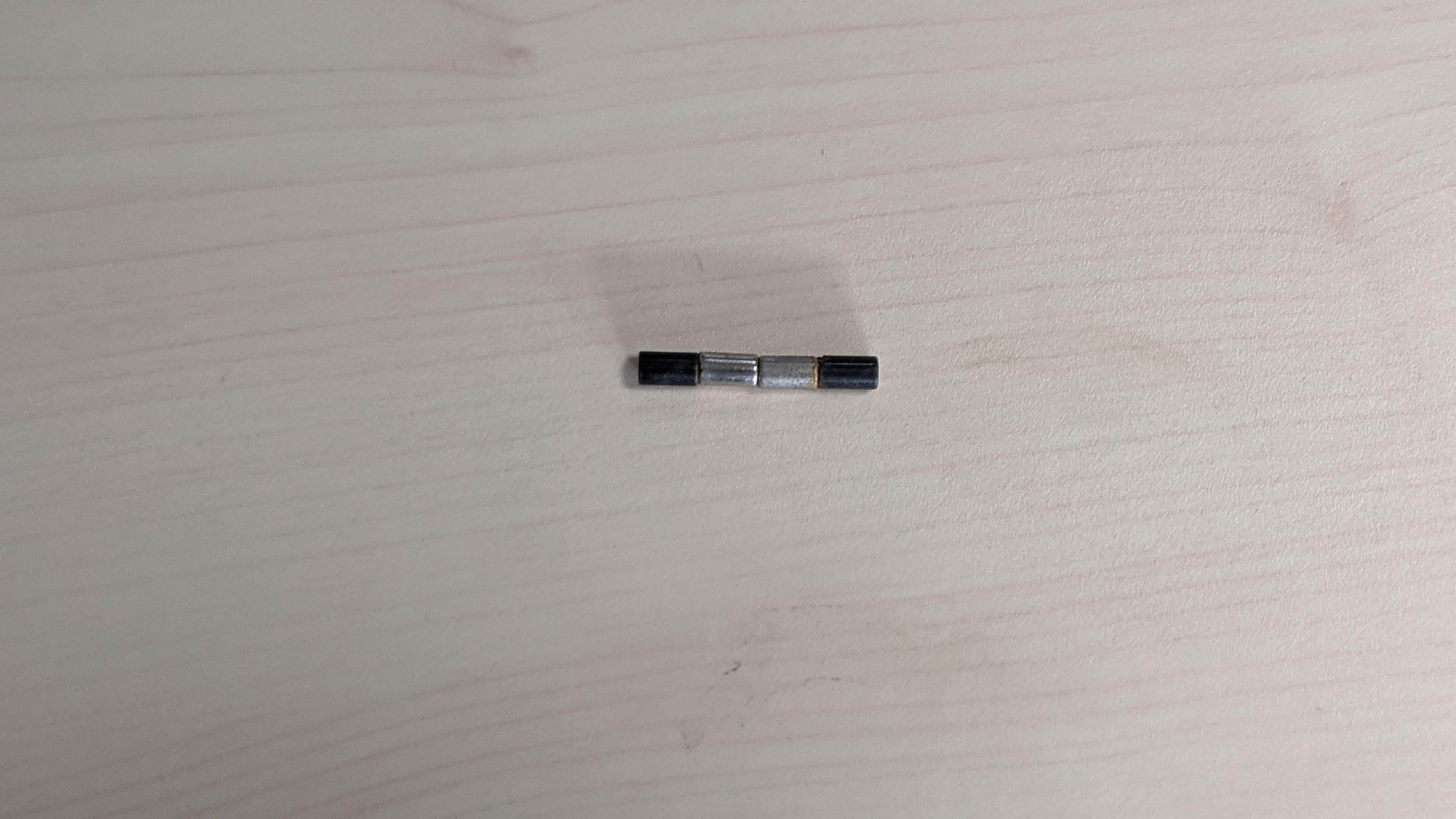

4개의 자석

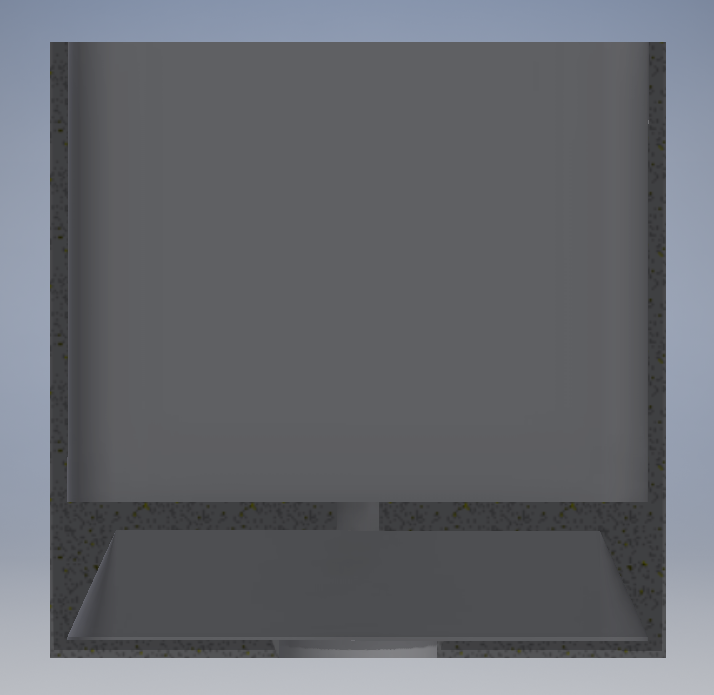

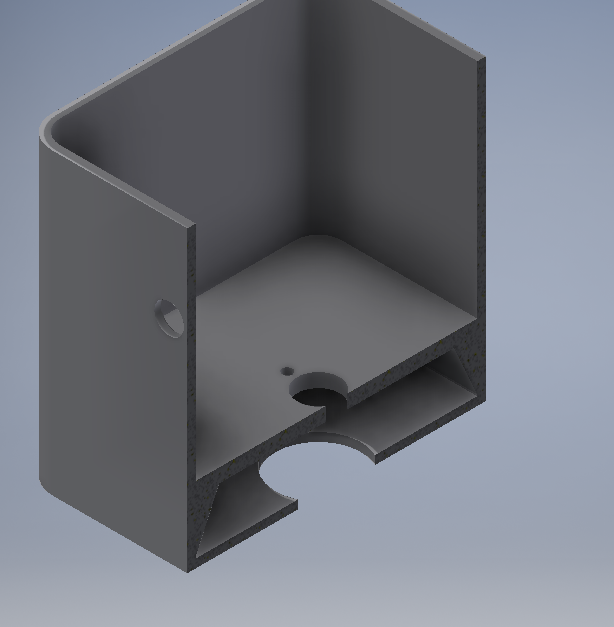

주요 본체를 3D 인쇄하세요.

저에게 중요한 점은 이 물건을 한 부분으로 인쇄할 수 있다는 것이었습니다. 그래서 저는 작은 오버행을 설계해야 했습니다. 구멍이 아래쪽에 있고 지원이 되어야 합니다. 지원 설정을 건축 플레이트에 닿는 것과 슬라이싱 공차를 제외로 설정해야 합니다 (Cura).

쿠라 설정:

• 지원 설정: 빌드 플레이트를 터치하면 --> 당신은 오직 중간 구멍에서만 지원을 받을 수 있습니다.
• 절단 공차: 독점적 --> 해당 셸이 매우 두껍지 않아서 壳에 구멍이 생기지 않습니다.
• 레이어 높이는 어떤 것이든 사용할 수 있습니다. 왜냐하면 그것은 거의 중요하지 않거든요. 저는 주말 안에 완료하고 싶어서 0.3의 레이어 높이를 사용했습니다.

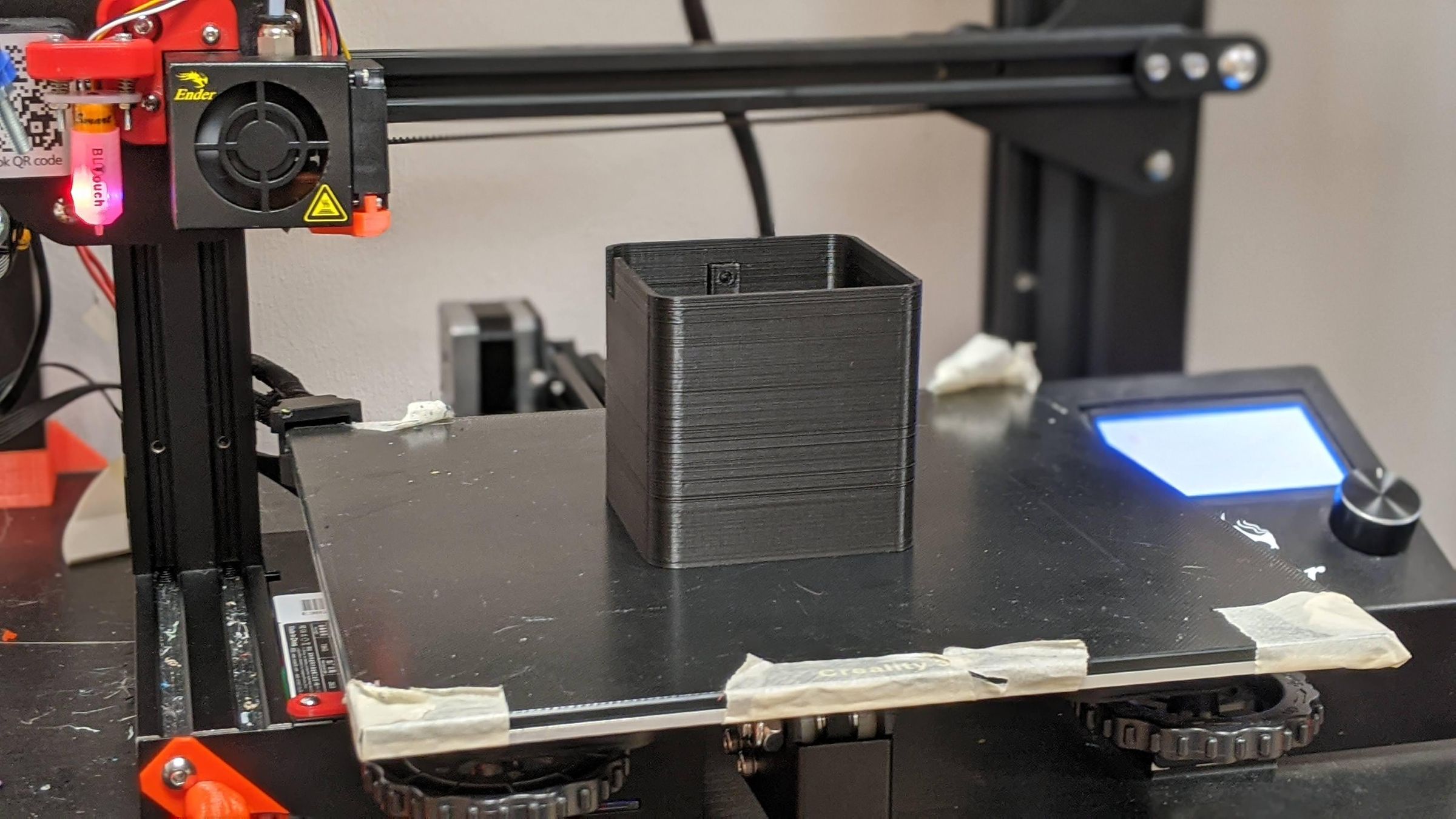

추신: Ender 3은 아무 문제 없이 인쇄를 완료했습니다;)

모터 컨트롤러를 망치다.



두 구멍에 너트를 넣으세요. 나사를 넣는 것이 매우 어려울 수 있기 때문에 천천히 하세요. 그리고 제가 어려운 거라고 하면, 두 개의 나사를 넣는데 반 시간이 걸렸어요. 하지만 불가능한 일은 아닙니다.

자기성 스피너를 넣어주세요.





먼저 자석이 붙어있는 스피너를 구멍에 넣으세요. 이때 핫 글루를 사용하세요. 그런 다음 손가락으로 아래쪽의 구멍을 통해 모터를 다른 쪽에서 누른다. 이제 테이프를 사용해 나사를 드라이버에 부착하세요. 이렇게 하지 않으면 나사를 고치는 기회가 없을 거예요. 자석은 항상 당신의 통제를 벗

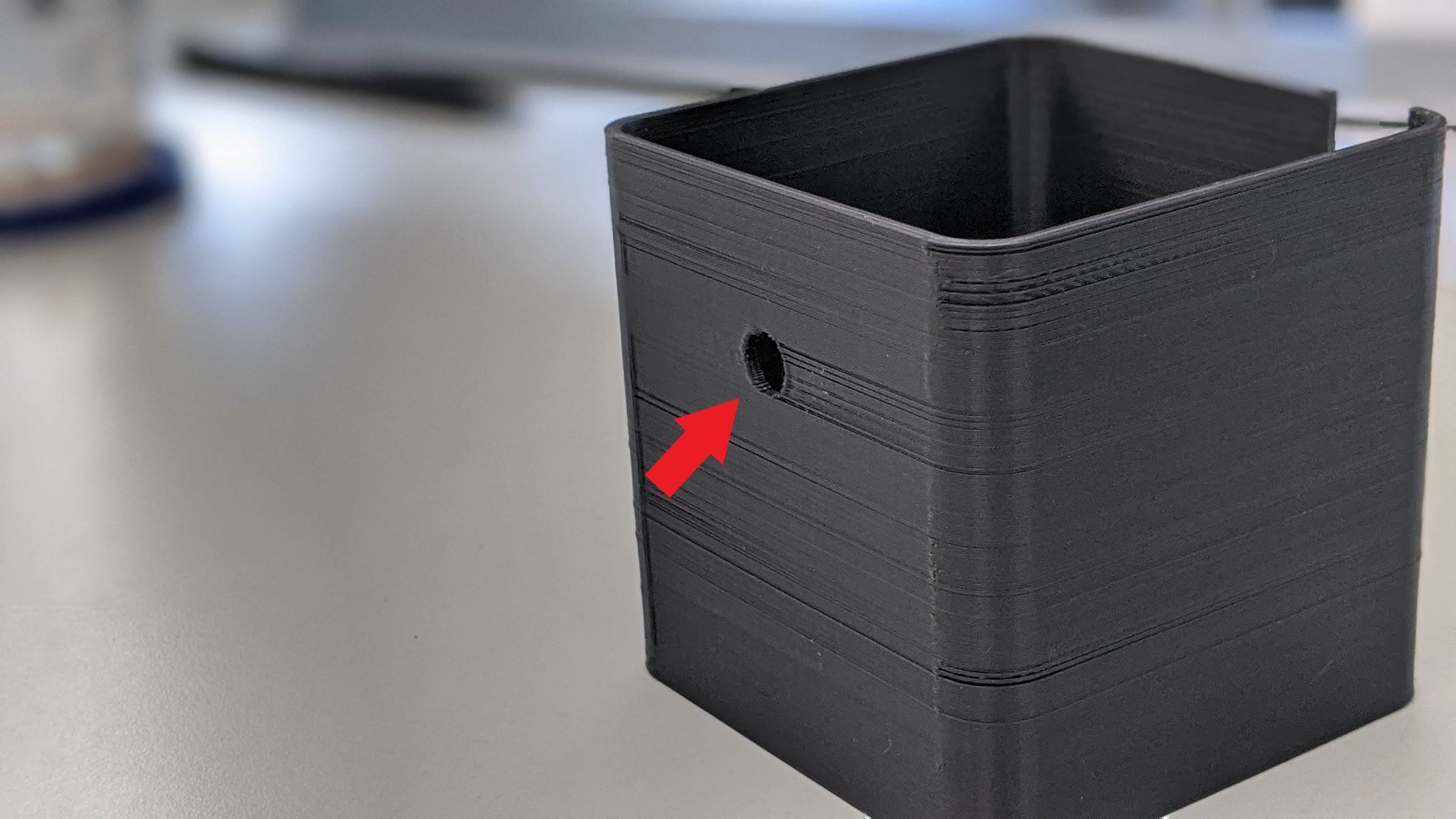

포티를 넣어라.

포티 캡을 제거하세요. 모터 컨트롤러에 포티 커넥터를 넣고 내부의 구멍을 누른 다음, 커버를 제거하고 포티에 다시 장착하세요. 포티는 내부의 작은 구멍 때문에 접착제 없이 고정되므로 이 단계를 수행하세요.

 (선택 사항) 스칼라



포티가 어떤 속도로 설정되어 있는지 보여주는 작은 스칼라. 'Symbol.docx' 파일을 인쇄하고 원을 조심스럽게 잘라내고, 안쪽도 잘라내세요. 그런 다음 투명 테이프를 가져다 원의 전체에 평평하게 붙이세요. 이제 투명 테이프를 종이원보다 조금 더 크게 잘라내고 사진에 보여진 것

추신: 제 경우에는 테이프의 모습이 그닥 중요하지 않았습니다. 아마도 여러분은 저보다 더 잘 할 수 있을 거예요 ;)

(선택사항) 하단 피드

이 작은 테두리는 소음과 진동을 줄이는 데 도움이 됩니다. TPU 부품이기 때문에, 모든 3D 프린터가 TPU로 인쇄할 수 있는 것은 아닙니다.

결론



스피너가 작동하는 모습을 보려면 제 영상을 확인해 보세요. 저에게 정말 재미있지만 어려운 프로젝트였어요. 많은 것을 배웠고, 향후 프로젝트에서 이 지식을 사용할 수 있길 바랍니다. 이 인스트라클러블을 즐기시기 바랍니다. 코멘트에서 여러분의 의견이나 질문을 남겨주세요?
