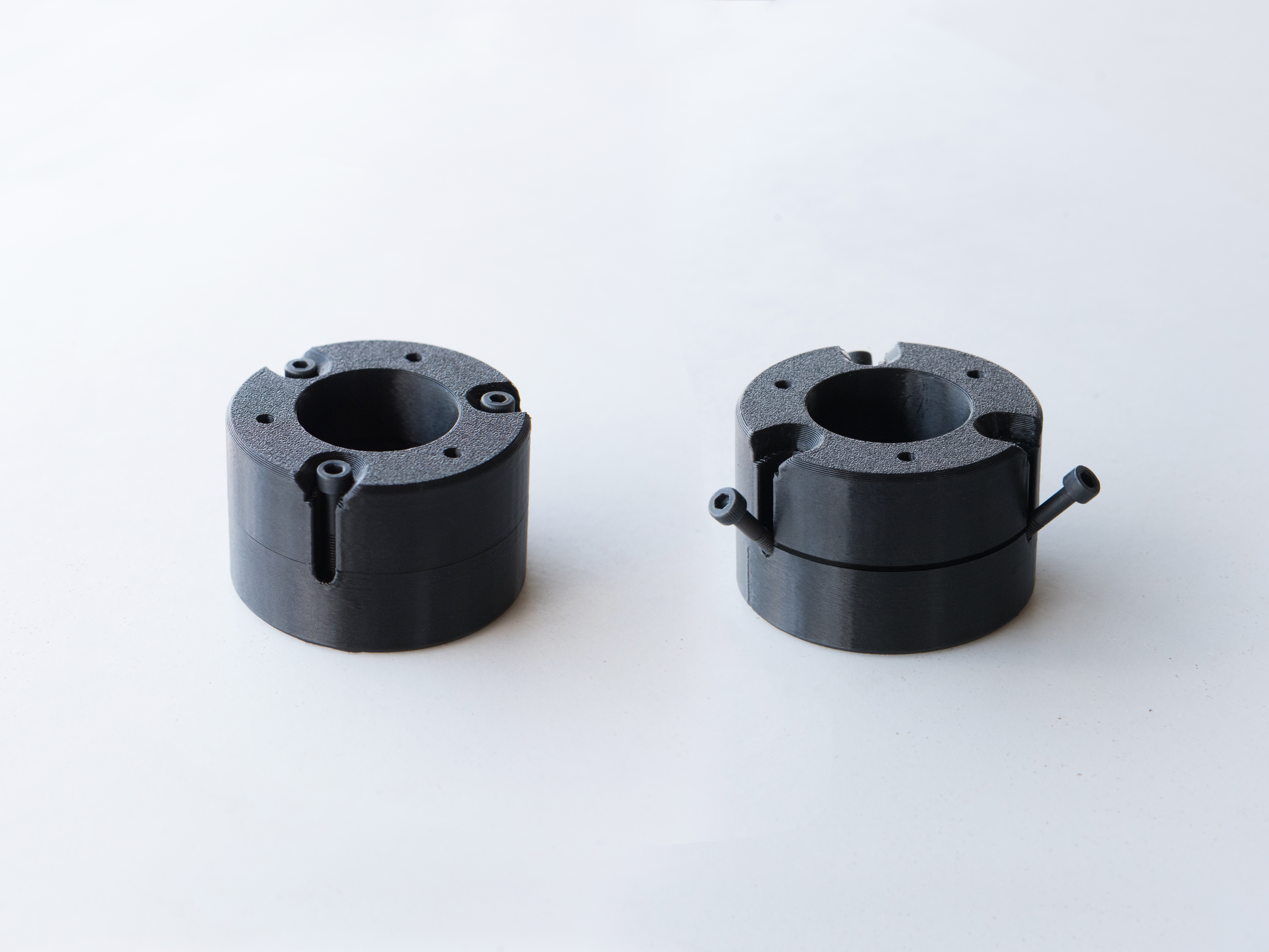

Esta herramienta de tallado es una geometría que te permite crear bolsillos de cierre rápido en tus piezas con facilidad. Como un cortador de galletas. 🍪

Crea fácilmente un pestillo para unir dos partes de forma firme y confiable, al tiempo que permite al usuario hacer y deshacer el pestillo.sin ninguna herramienta.

Este diseño permite ajustar la tensión de la cerradura a tus necesidades, lo que permite compensar la deformación por rozamiento que podría eventualmente aflojar cualquier cerradura con el tiempo.

Descarga el Archivo de muestra.para comprobar las propiedades del pestillo.

Instrucciones del caso de uso.

Para usar esta herramienta en tus piezas, solo importala en tu ensamblaje y sústrayela de la geometría a granel.

Mira el siguiente esquema para hacer coincidir perfectamente el origen de la herramienta.

Verifique también las medidas a granel necesarias para ajustar el cortador a su proyecto:

Este pestillo utiliza un solom3x20Bolt.

• Por cada pestillo que hagas, necesitarás imprimir uno.Pin m3, e insertalo en la parte inferior a través del canal dedicado.

• Una vez que el pasador esté en posición, inserte el tornillo y apriételo tanto como desee.

  (ya que la operación de atornillado puede ser complicada, también te estoy proporcionando unKeyTool.para mantener el pasador en posición mientras se coloca el tornillo.

Instrucciones de impresión.

Las piezas resultantes se pueden imprimir en muchas orientaciones diferentes.
Por cierto, algunas orientaciones pueden requerir apoyos.

Siempre comprueba que tu modelo esté adecuadamente apoyado.

Por ejemplo, la parte superior del archivo de muestra necesita imprimirse al revés, así que recuerda hacerlo.Habilitar el soporte en estas áreas..
